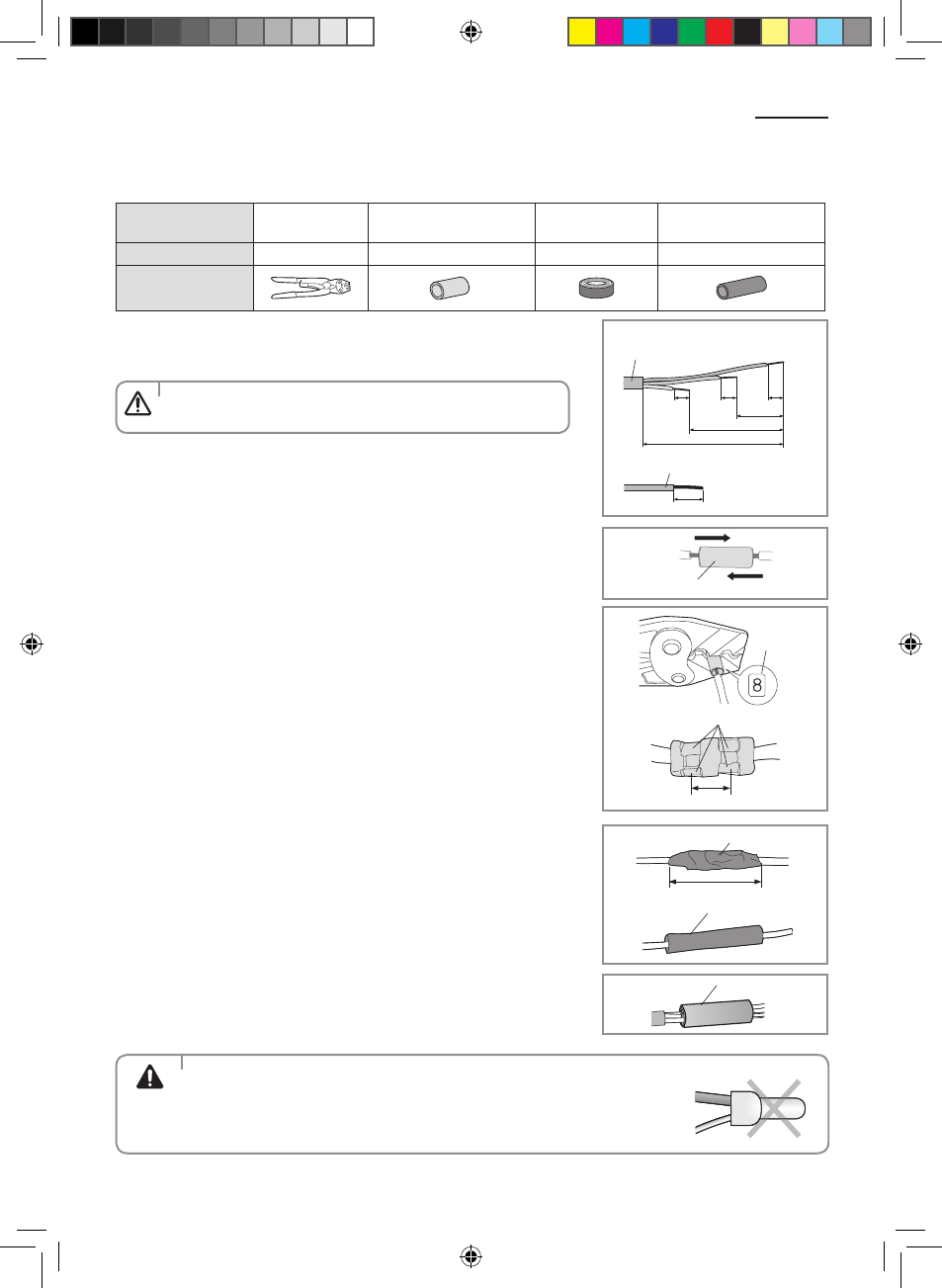

Порядок работ по удлинению сетевого кабеля
Необходимый инструмент и материалы:
(подготавливаются техническим специалистом по монтажу)
1. Снимите изоляцию с кабеля питания, как показано на рисунке.
- Снимите 20мм. изоляции провода.
2. Вставьте оба конца кабелей питания в соединительную гильзу.
3. Произведите обжим провода через гильзу при помощи инструмента.
Провод с каждой стороны должен быть обжат в двух местах.
- Для обжима использовать инструмент с обжимным размером 8 мм.
- После обжима потяните за концы проводов для проверки надежности
соединения.
4. Оберните место соединения изолентой дважды и наденьте поверх
изоленты термоусадочную трубку.
5. Нагрейте термоусадочную трубку.
6. Окончательно изолируйте соединение при помощи
изоляционной ленты.
Наименование Компрессор Гильза соединительная
Лента
изоляционная
Трубка
термоусадочная( мм )
Модель МH-14 20xØ7,0(ВхД.Н.) Ширина 18 мм 50xØ8,0(ДхД.Н.)
Внешний вид
40 мм
Изоляционная лента
Термоусадочная трубка
Ед. изм.: мм.
120
60
20 20 20
180
Кабель питания
20
Провода кабеля питания
Соединительная гильза
Обжимной
диаметр
Обжать в 4-х местах
5 мм
Изоляционная лента
• После снятия изоляции необходимо надеть термоусадочную
трубку.
• В случае удлинения электрически проводов, не используйте обжимные
наконечники круглой формы.
- Неполный контакт проводов может привести к поражению
электрическим током или возгоранию.
ОСТОРОЖНО
ПРЕДУПРЕЖДЕНИЕ ОБ
УГРОЗЕ ЗДОРОВЬЮ
И ЖИЗНИ
