Русский - 5

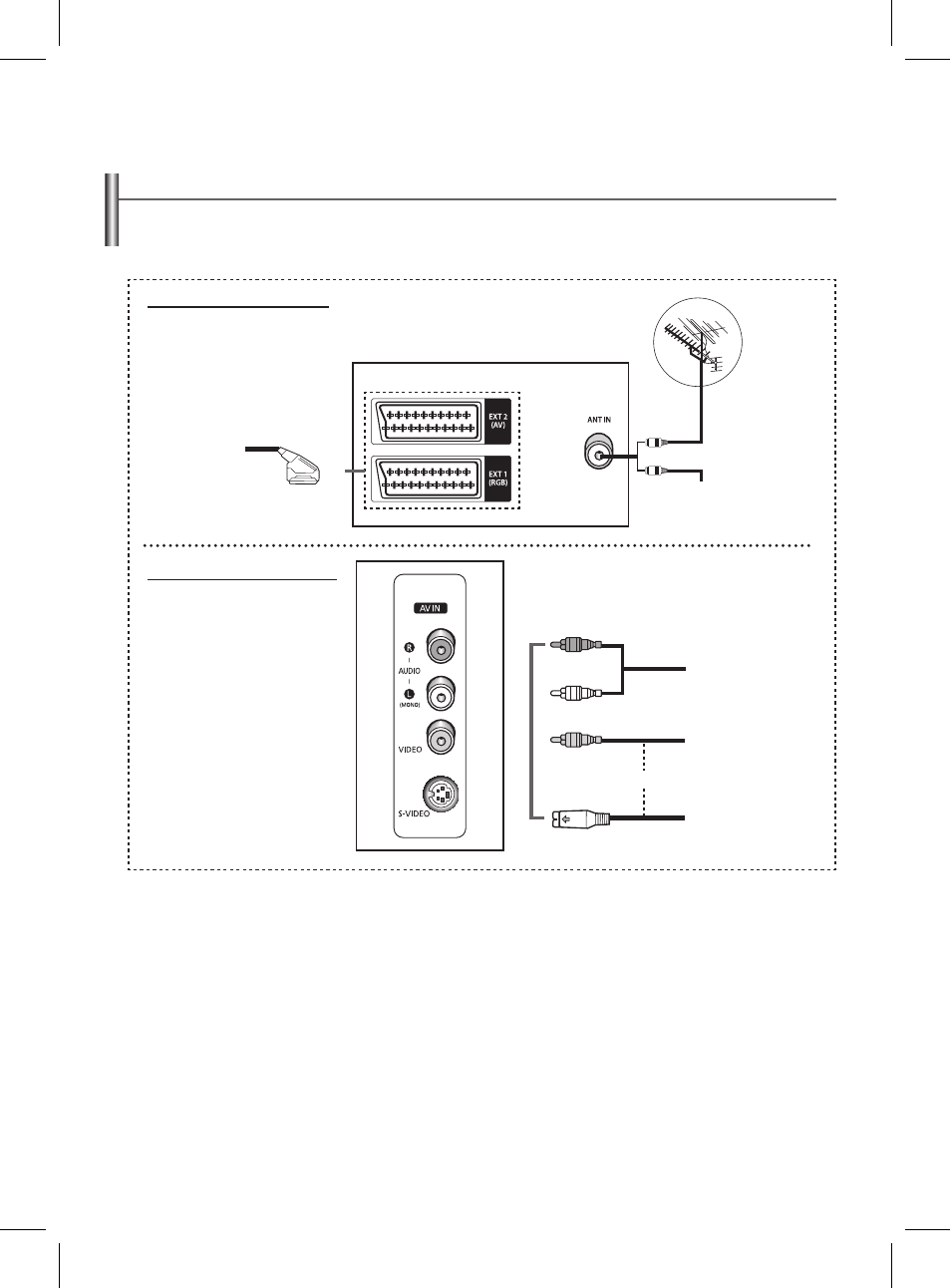

Соединительная панель
(в зависимости от модели)
➢
Цвет и форма телевизора могут различаться в зависимости от модели.
☛
При подключении аудио- или видеосистемы к телевизору следите за тем, чтобы все компоненты были выключены.
Дополнительные инструкции по подключению и мерам предосторожности смотрите в руководствах по эксплуатации
соответствующего оборудования.
1
Подключение к антенне или сети кабельного телевидения
Подсоедините антенну или входной кабель сети к коаксиальному разъему 75
Ω.
Для просмотра телевизионных каналов необходимо, чтобы сигнал поступал от одного из следующих источников:
внешняя антенна, сеть кабельного телевидения или спутниковая сеть. В тех случаях, когда используется комнатная
антенна, при настройке телевизора ее, возможно, придется повернуть, чтобы получить четкое изображение без помех.
2
Подключение к входу/выходу SCART
Подсоедините кабель SCART к соответствующему внешнему аудио/видео устройству, например видеомагнитофону,
DVD-проигрывателю, декодеру, спутниковому приемнику, игровой приставке или проигрывателю видеодисков.
- Разъем EXT1 (RGB) используется для оборудования с выходом RGB, например для игровых приставок или
проигрывателей видеодисков.
- Разъем EXT2 (AV) используется для вывода аудио/видео сигнала текущей телевизионной передачи.
3
Подключение к входным разъемам RCA/S-VIDEO
◆
Подсоедините один конец кабеля RCA или S-Video к видеовходу VIDEO IN или S-VIDEO IN на задней панели
телевизора, а другой конец - к соответствующему разъему видеовыхода или разъему S-Video на аудио/видео
устройстве.
◆
Подсоедините один конец аудиокабеля RCA к разъемам аудиовхода AUDIO (L/R) IN на задней панели телевизора, а
другой конец - к соответствующим разъемам аудиовыхода на аудио/видео устройстве.
Задняя панель телевизора
или
3
2
Сеть кабельного
телевидения
или
1
Боковая панель телевизора
