| 12
Pyccкий
Подключение

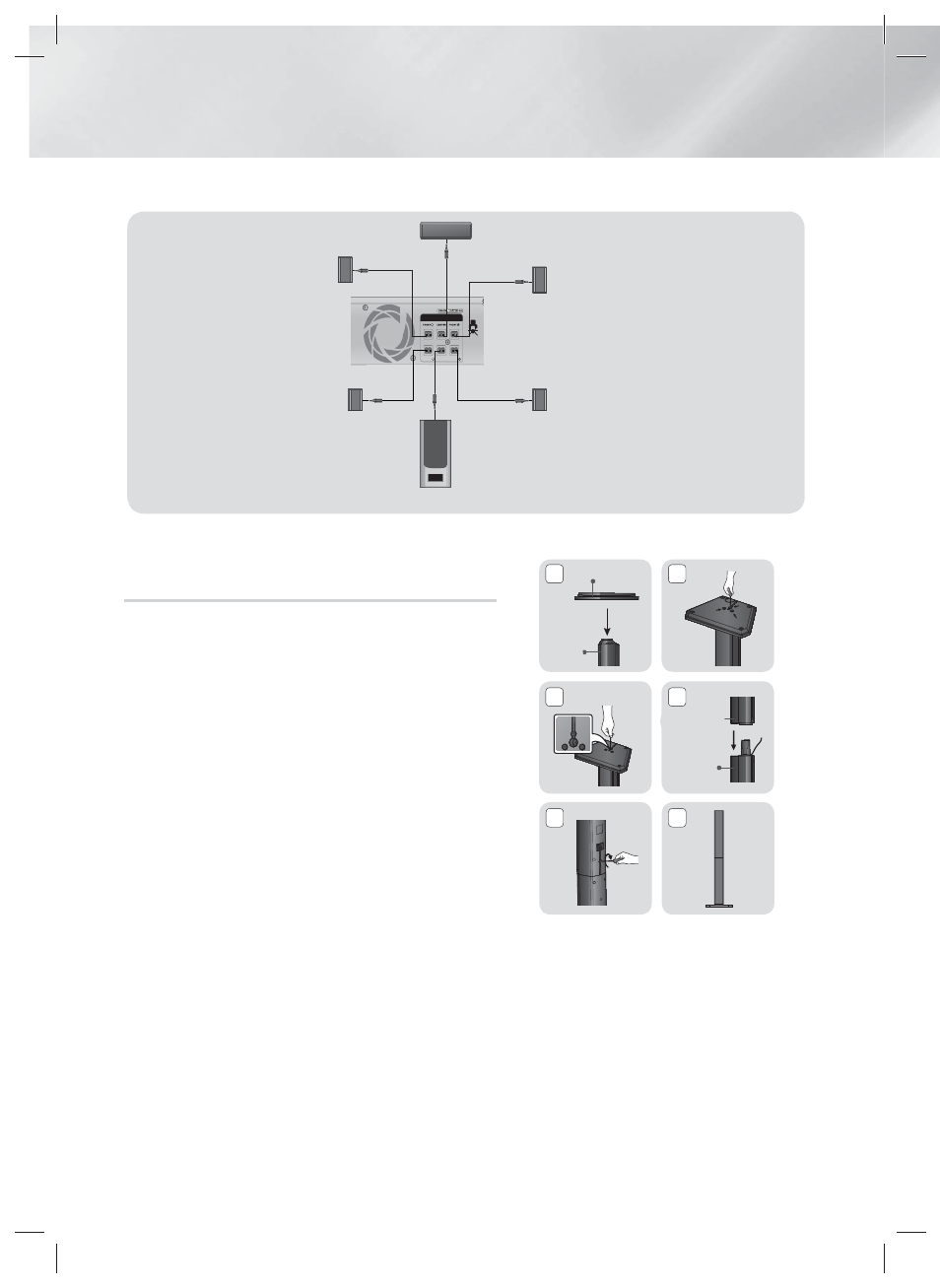

Установка громкоговорителей на высокую
подставку
* только HT-F453K - Фронтальные громкоговорители
* только HT-F445K/F455K - ФРОНТАЛЬНЫЙ/Громкоговорители
объемного звучания
1 . Переверните подставку и прикрепите ее к основанию
подставки.
2 . Используйте отвертку, чтобы завернуть винты в 3 трех
отмеченных отверстиях.
| ВНИМАНИЕ |
\ При использовании динамометрической отвертки не прилагайте
чрезмерных усилий. В противном случае ее можно повредить, или
она будет проворачиваться. (динамометрическая отвертка - менее
15 кгс см)
3 . Выпрямите прилагающийся провод динамика в
направлении силы тяжести и вставьте его в отверстие,
расположенное в центре основания подставки.
4 . Прикрепите верхний громкоговоритель к собранной подставке.
5 . Вставьте винт в отверстие с задней стороны
громкоговорителя и закрутите с помощью отвертки
по часовой стрелке, как показано на рисунке. Затем
подключите кабель громкоговорителя.
6 . Это внешний вид после установки громкоговорителя.
Выполните эти действия, чтобы установить другой
динамик.
2
4
1
3
5 6
Для HT-F450K
FM ANT
DIGITAL AUDIO IN
OPTICAL
SURROUND SUBWOOFER SURROUND
SPEAKERS OUT
HDMI OUT
AUX IN 2 VIDEO
OUT
FA NET (Only For Service)
VOLTAGE
SEL
．
115
Инструкции по установке громкоговорителей для
моделиHT-F453K/F453HK/F445K/F455K см. на стр.
11.
Фронтальный
громкоговоритель (П)
Центральный громкоговоритель
Объемного звучания
громкоговоритель (П)
Сабвуфер
Фронтальный
громкоговоритель (Л)
Объемного звучания
громкоговоритель (Л)
Стойка Основа
Стойка
Громкоговоритель
Стойка
