ОПИСАНИЕ

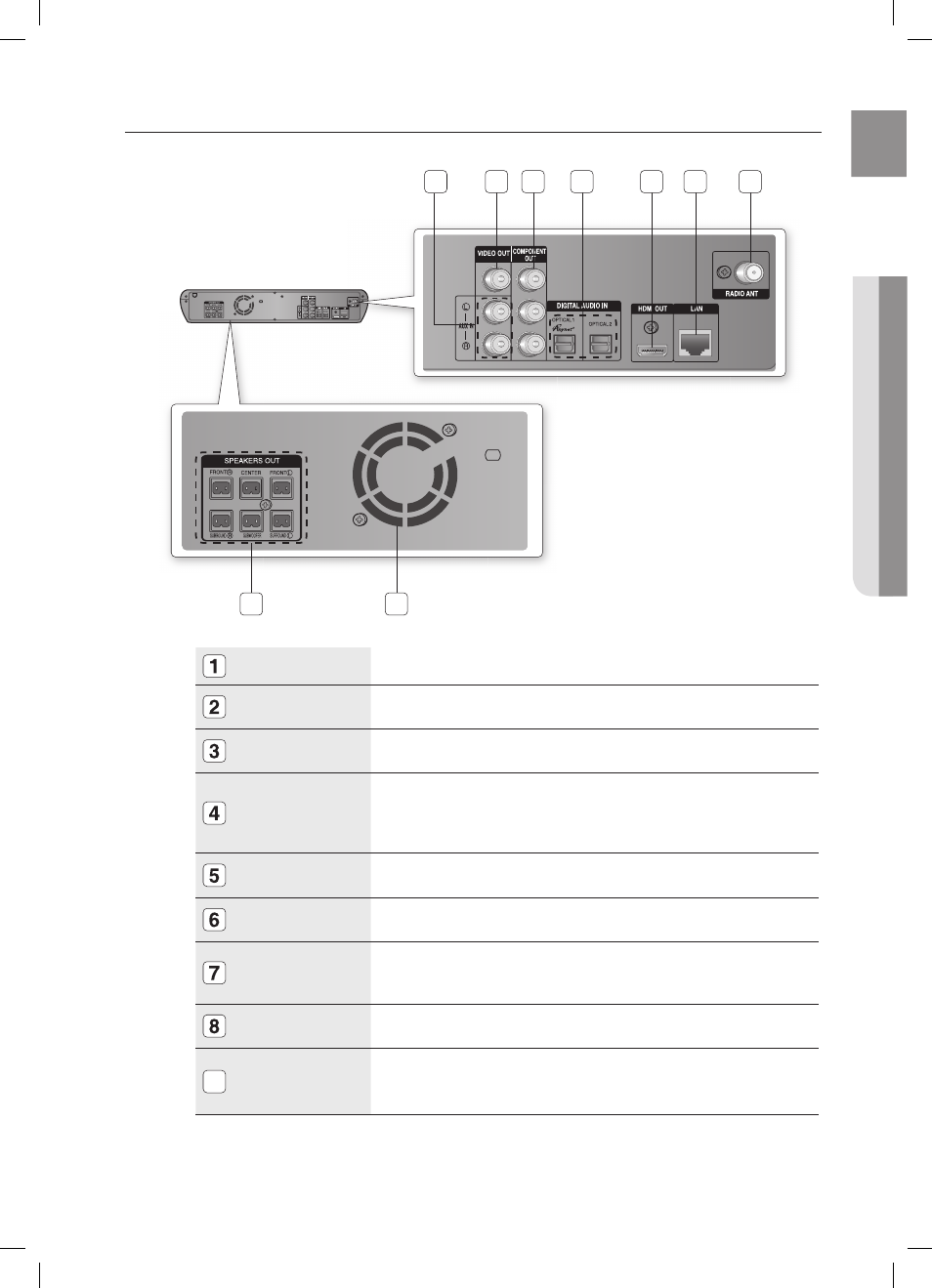

зАДНЯЯ ПАНЕЛЬ
ГНЕЗДА AUX IN
Подключение к 2-канальному аналоговому выходу внешнего устройства (например, VCR).
ГНЕЗДО ВИДЕОВЫХОДА
Подключение к гнезду видеовхода на телевизоре (VIDEO IN) к гнезду VIDEO OUT на данном
устройстве.
КОМПОНЕНТНЫЕ
ВЫХОДНЫЕ ВИДЕОГНЕЗДА
Подключение телевизора с компонентными входными видеогнездами к этим гнездам.
ВНЕШНИЕ ЦИФРОВЫЕ
ОПТИЧЕСКИЕ ВХОДНЫЕ
ГНЕЗДА (OPTICAL1,
OPTICAL2)
Используются для подключения внешнего оборудования с поддержкой цифрового выхода.
ГНЕЗДО HDMI OUT
С помощью кабеля HDMI соедините этот выход HDMI OUT с входом HDMI IN на телевизоре
для получения изображения наилучшего качества.
ТЕРМИНАЛ LAN (ЛВС)
Подключите терминал ЛВС к терминалу ЛВС на модеме для обновления программного
обеспечения.
ГНЕЗДО ДЛЯ
КОАКСИАЛЬНОГО КАБЕЛЯ
АНТЕННЫ FM 75Ω
Подключение FM-антенны.
ОХЛАЖДАЮЩИЙ
ВЕНТИЛЯТОР
Вентилятор всегда вращается при включенном питании. При установке устройства необходимо
обеспечить как минимум 10 см свободного пространства со всех сторон от вентилятора.
ВЫХОДНЫЕ РАЗЪЕМЫ
5-КАНАЛЬНОЙ СИСТЕМЫ
ГРОМКОГОВОРИТЕЛЕЙ
Подключите фронтальные, центральный громкоговорители, громкоговорители объемного
звучания и сабвуфер.
