10

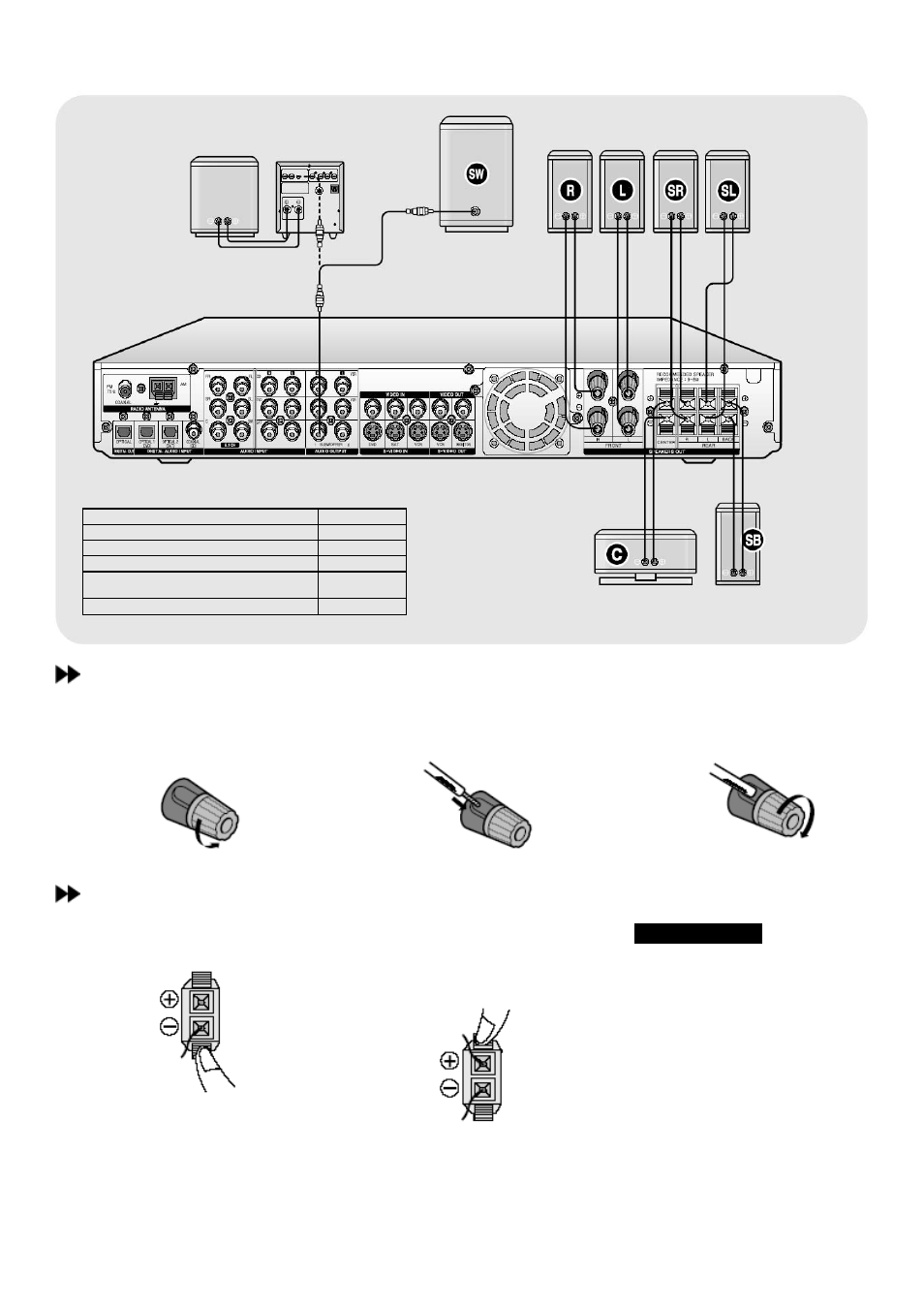

Подсоединение провода от фронтального громкоговорителя
1
Поворачивайте головку клеммы
для провода от громкоговорителя,
чтобы можно было вставить
провод в отверстие
2
Вставьте провод в отверстие
клеммы.
3
Поворотом головки клеммы
надежно закрепите провода от
громкоговорителя.
Подсоединение провода от центрального/тылового громкоговорителя
1
Нажмите язычок клеммы для
провода от громкоговорителя.
2
Вставьте провод с изоляцией
черного цвета в черную (–)
клемму, а провод с изоляцией
серого цвета в серую (+) клемму
соответственно.
3
Внимание!
• Никогда не прикасайтесь к
клеммам для громкоговорителей
при включенном питании
ресивера. Это может привести к
поражению электрическим
током.
• Следите за соблюдением
полярности (+ и –).
ПАССИВНЫЙ
САБВУВЕР
УСИЛИТЕЛЬ
МОЩНОСТИ
АКТИВНЫЙ САБВУФЕР
(ВСТРОЕННЫЙ УСИЛИТЕЛЬ
МОЩНОСТИ)
PSAW700E
ФРОНТ. (П)
PSAF700E
ФРОНТ. (Л)
PSAF700E
ТЫЛОВОЙ (П)
PSAR700E
ТЫЛОВОЙ (Л)
PSAR700E
ОСНОВНОЙ
БЛОК
AV-R700
ЦЕНТРАЛЬНЫЙ
PSAC700E
ТЫЛОВОЙ
ЦЕНТРАЛЬНЫЙ
PSAB700E
НАЗВАНИЕ МОДЕЛИ СИСТЕМЫ : HT-AS700
ОСНОВНОЙ БЛОК
AV-R700
ФРОНТАЛЬНЫЙ ГРОМКОГОВОРИТЕЛЬ
PSAF700E
ЦЕНТРАЛЬНЫЙ ГРОМКОГОВОРИТЕЛЬ
PSAC700E
ТЫЛОВОЙ ГРОМКОГОВОРИТЕЛЬ
PSAR700E
ТЫЛОВОЙ ЦЕНТРАЛЬНЫЙ
ГРОМКОГОВОРИТЕЛЬ
PSAB700E
АКТИВНЫЙ САБВУФЕР
PSAW700E
