14
Pyccкий
Начало работы
1
ВЫХОДНЫЕ РАЗЪЕМЫ
ГРОМКОГОВОРИТЕЛЕЙ СИСТЕМЫ 5.1
Подключение фронтальных, центрального, боковых громкоговорителей и
сабвуфера.
2
ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР
Охлаждающий вентилятор подает холодный воздух к устройству для
предотвращения его перегрева. При включенном питании вентилятор всегда
вращается.
3
РАЗЪЕМ iPod
Используется для подключения разъема док-станции iPod.
4
РАЗЪЕМ FM ANT
РАЗЪЕМ ДЛЯ КОАКСИАЛЬНОГО КАБЕЛЯ АНТЕННЫ FM 75 Подключение
FM-антенны
5
ПЛАТА TX (WIRELESS)
Плата TX обеспечивает связь между устройством и дополнительным
модулем беспроводного приемника.
6
ВНЕШНИЕ ЦИФРОВЫЕ ОПТИЧЕСКИЕ ВХОДНЫЕ
РАЗЪЕМЫ (OPTICAL)
Используются для подключения внешнего оборудования с поддержкой
цифрового выхода.
7
ГНЕЗДА HDMI IN
Одновременное получение цифровых видео- и аудиосигналов с помощью
кабеля HDMI.
8
ГНЕЗДО HDMI OUT
С помощью кабеля HDMI подсоедините выходной разъем HDMI к
входному разъему HDMI на телевизоре для обеспечения наилучшего
качества изображения.
9
ПОРТ USB
Гнездо для подключения накопителя USB, который при подключении к BD-LIVE
может использоваться как устройство хранения. Его также можно использовать
для обновления программного обеспечения и воспроизведения содержимого
MP3/JPEG/DivX/MKV/MP4.
10
РАЗЪЕМ LAN
Используется для обновления сетевых служб (см. стр. 55~60), BD-LIVE
и программного обеспечения через сетевое соединение.
11
ВХОДЫ AUX
Подключение к 2-канальному аналоговому выходу внешнего устройства
(например, видеомагнитофона).
12
ВИДЕОВЫХОДЫ COMPONENT OUT
Подключение телевизора с компонентными видеовходами к этим
гнездам.
13
ГНЕЗДО VIDEO OUT
Соедините видеовход телевизора (VIDEO IN) с видеовыходом VIDEO
OUT на данном устройстве.
ВНИМАНИЕ!
При установке устройства необходимо обеспечить не менее 10 см свободного пространства со
всех сторон от охлаждающего вентилятора.
Не закрывайте охлаждающий вентилятор или вентиляционные отверстия.
!

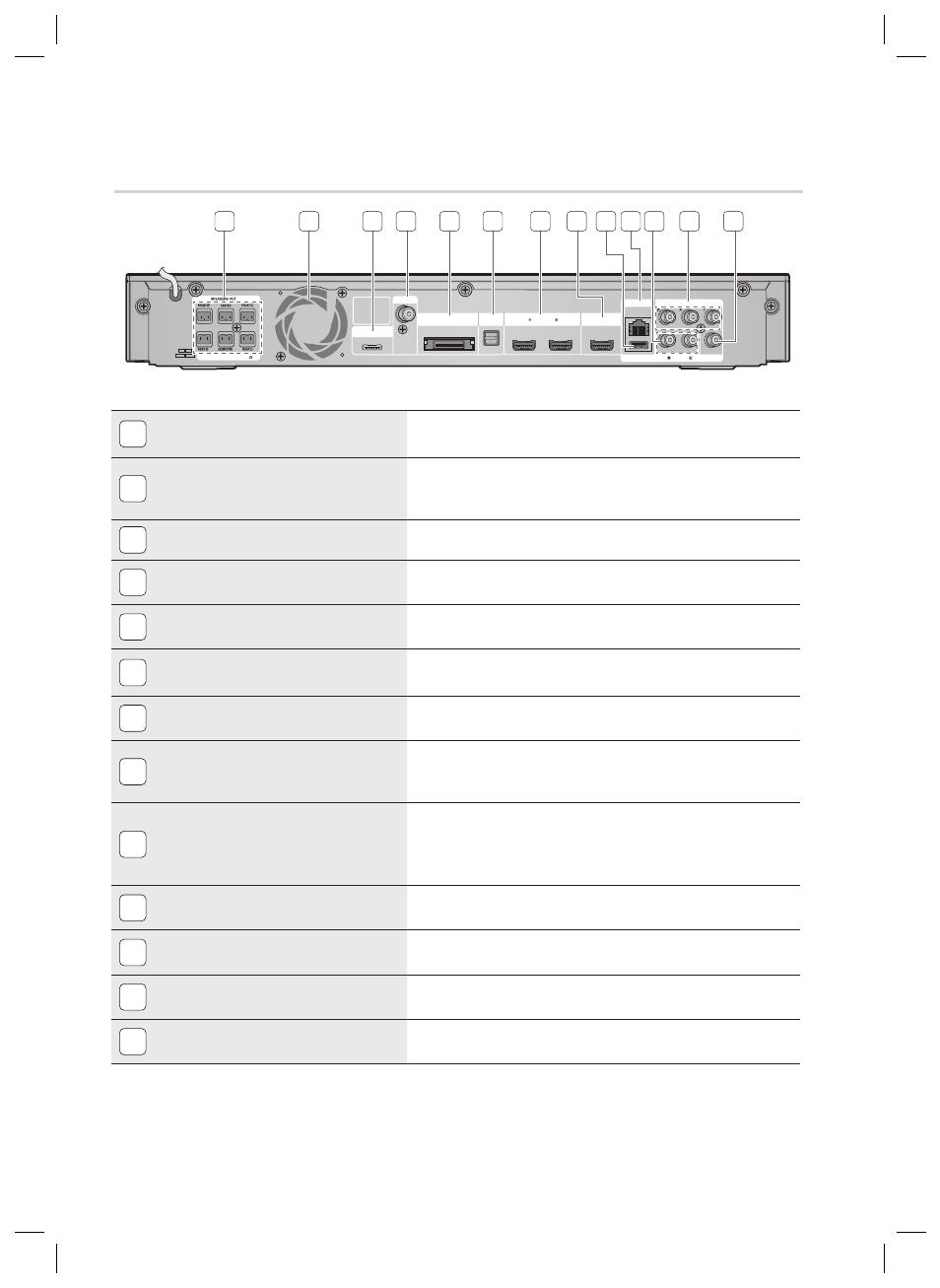

Задняя панель
SPEAKER IMPEDANCE : 3
HDMI IN
DIGITAL
AUDIO IN
WIRELESS
FM ANT
iPod
COMPONENT OUT
VIDEO OUT
LAN
AUX IN
OPTICAL
HDMI OUT
USB
1
3
4
5
9
2
6
8
10
12
11
7
13
