Русский -

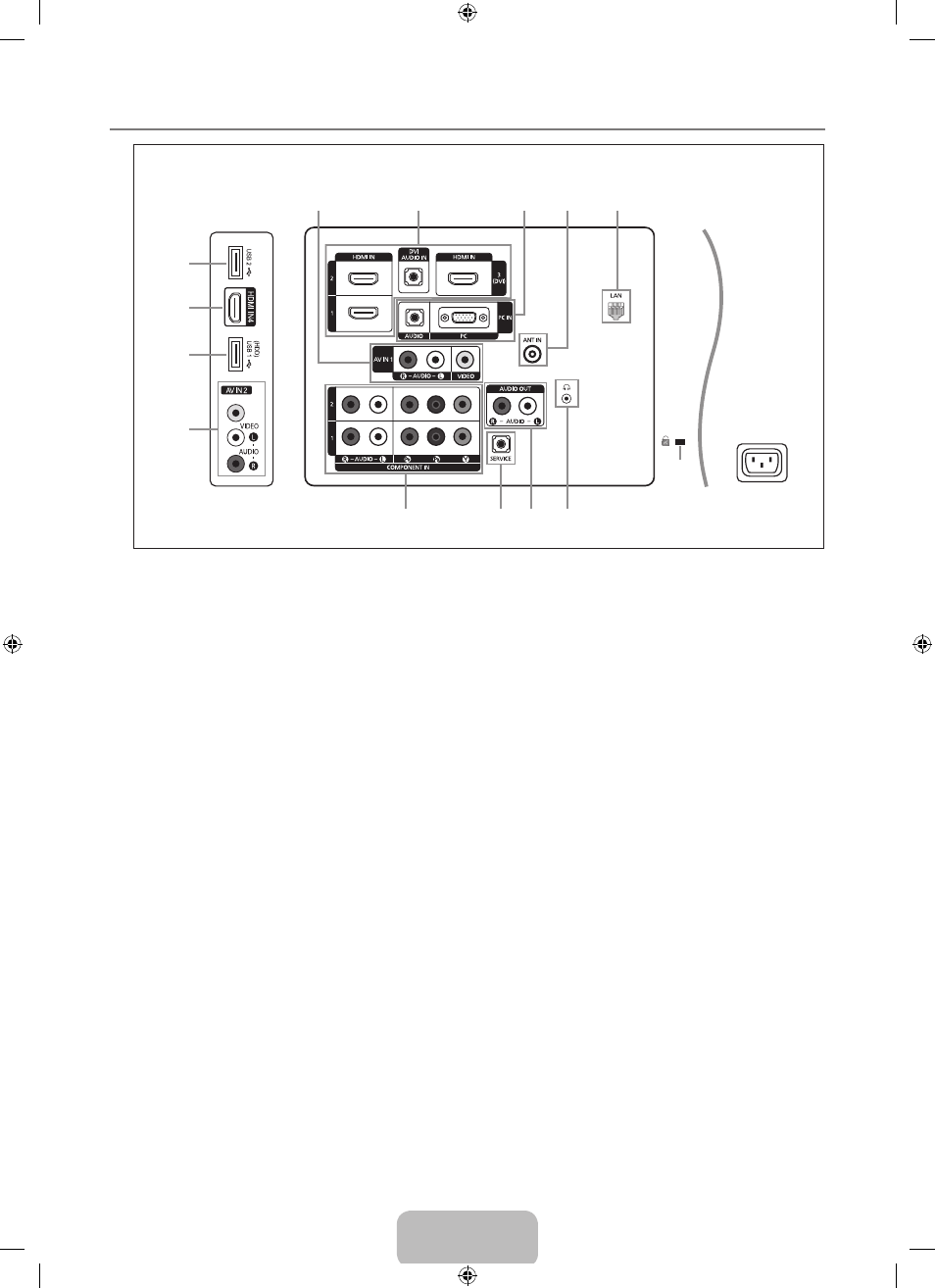

Соединительная панель
Цвет и форма устройства могут различаться в зависимости от модели.
1
AV iN , [ViDeo] / [r-AUDio-l]
Подключите кабель RCA к соответствующему внешнему аудио/видеоустройству, например, видеомагнитофону,
DVD-проигрывателю или видеокамере.
Соедините с помощью аудиокабелей RCA разъемы
[r-AUDio-l] на телевизоре с соответствующими разъемами
аудиовыхода аудио/видеоустройства.
2
HDMi iN , , (DVi), / DVi AUDio iN
Подключение к гнезду HDMI устройства, оснащенного выходом HDMI.
При соединении двух устройств с помощью разъема HDMI дополнительный аудиокабель не требуется.
Что такое HDMI?
HDMI (High-Definition Multimedia Interface) – это интерфейс, который обеспечивает передачу цифровых аудио- и
видеосигналов по одному кабелю.
Различие между HDMI и DVI состоит в том, что устройство HDMI меньше по размеру и имеет функцию
кодирования HDCP (High Bandwidth Digital Copy Protection).
На телевизоре может отсутствовать звук, а изображения могут отображаться в необычном цвете, если к
нему подключен проигрыватель DVD/проигрыватель Blu-ray/приемник кабельного/спутникового телевизора
(видеоприставка), поддерживающий версии HDMI, более ранние, чем 1.3. Если отсутствует звук, когда
используется старый кабель HDMI, подключите кабель HDMI к гнезду
HDMi iN (DVi) а аудиокабели – к гнездам
DVi AUDio iN на задней панели телевизора. В этом случае обратитесь в компанию, предоставившую DVD-
проигрыватель / проигрыватель Blu-ray / приемник кабельного / спутникового телевизора (видеоприставку), чтобы
узнать версию HDMI, а затем запросить обновление.
Для подключения к внешнему устройству используйте гнездо
HDMi iN (DVi). Для подключения к видеоразъему
используйте кабель DVI-HDMI или адаптер DVI-HDMI (DVI-HDMI) а для аудио – гнезда
DVi AUDio iN. При
использовании кабеля HDMI/DVI подключение следует выполнять через гнездо
HDMi iN (DVi).
Кабели HDMI, отличные от 1.3, могут вызывать дрожание изображения на экране.
3
PC iN [PC] / [AUDio]
Подсоединение к гнезду видео- и аудиовыхода ПК.
Если ваш компьютер поддерживает подключение HDMI, его можно подключить к разъему
HDMi iN , , (DVi) или .
Если ваш компьютер поддерживает подключение DVI, его можно подключить к разъему
HDMi iN (DVi) / DVi AUDio iN.
4
ANT iN
Подключение к антенне или системе кабельного телевидения.
¦
N
N
N
•
•
N
N
N
N
N
2
5
3
4
1
7
8
9
0
6
1
!
!
2
[боковая панель телевизора]
[задняя панель телевизора]
Разъем для шнура питания
