Connections
02
Подключение

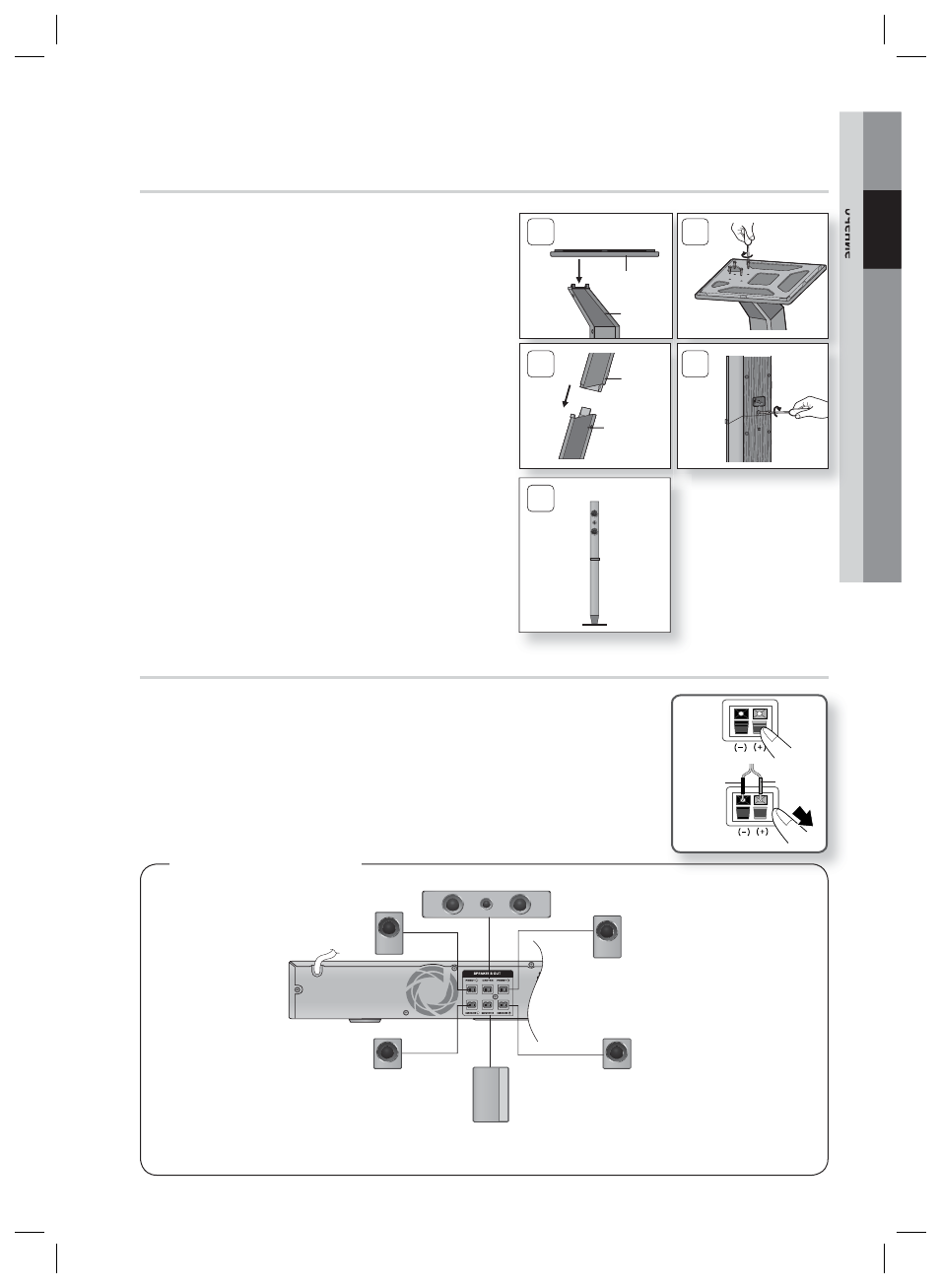

Установка громкоговорителей на высокую подставку
* только HT-D453K - Фронтальные громкоговорители
* только HT-D455K - ФРОНТАЛЬНЫЙ/Громкоговорители
объемного звучания
Переверните подставку и прикрепите ее к
основанию подставки.
Вставьте небольшие винты (4*20, для подсоединения
стойки и основания стойки) в четыре отмеченных
отверстия и заверните против часовой стрелки, как
показано на рисунке.
ВНИМАНИЕ : При использовании
динамометрической отвертки не прилагайте
чрезмерных усилий. В противном случае ее можно
повредить, или она будет проворачиваться.
(динамометрическая отвертка - менее 15 кгс см)
Прикрепите верхний громкоговоритель к собранной подставке.
Вставьте другой большой винт (5*15, для подсоединения
динамика и стойки) в отверстие с задней стороны
громкоговорителя и заверните с помощью отвертки по
часовой стрелке, как показано на рисунке.
Это внешний вид после установки
громкоговорителя. Выполните эти действия, чтобы
установить другой динамик.
1.
2.
!
3.
4.
5.
Подключение громкоговорителей
Нажмите вниз фиксатор контактного терминала на задней стенке
громкоговорителя.
Вставьте провод с черной изоляцией в черный контактный терминал (–), а
провод с красной изоляцией в красный контактный терминал (+) и затем
отпустите фиксатор.
Подсоедините другой конец кабеля громкоговорителя соответствующего
цвета к гнезду на задней панели домашнего кинотеатра.
1.
2.
3.
Черный Красный
Для HT-D450K
* Инструкции по установке громкоговорителей для модели HT-D453K/D455K см. на стр. 16.
1 2
3 4
Стойка
Стойка
Основа
Стойка
Громкоговоритель
5
Фронтальный
громкоговоритель (П)
Сабвуфер
Объемного звучания
громкоговоритель (П)
Объемного звучания
громкоговоритель (Л)
Фронтальный
громкоговоритель (Л)
Центральный громкоговоритель
