Огляд панелі з’єднань

1

2

4

3

5

0

9

8 7

6

7

@

!

Вхід для кабелю

живлення

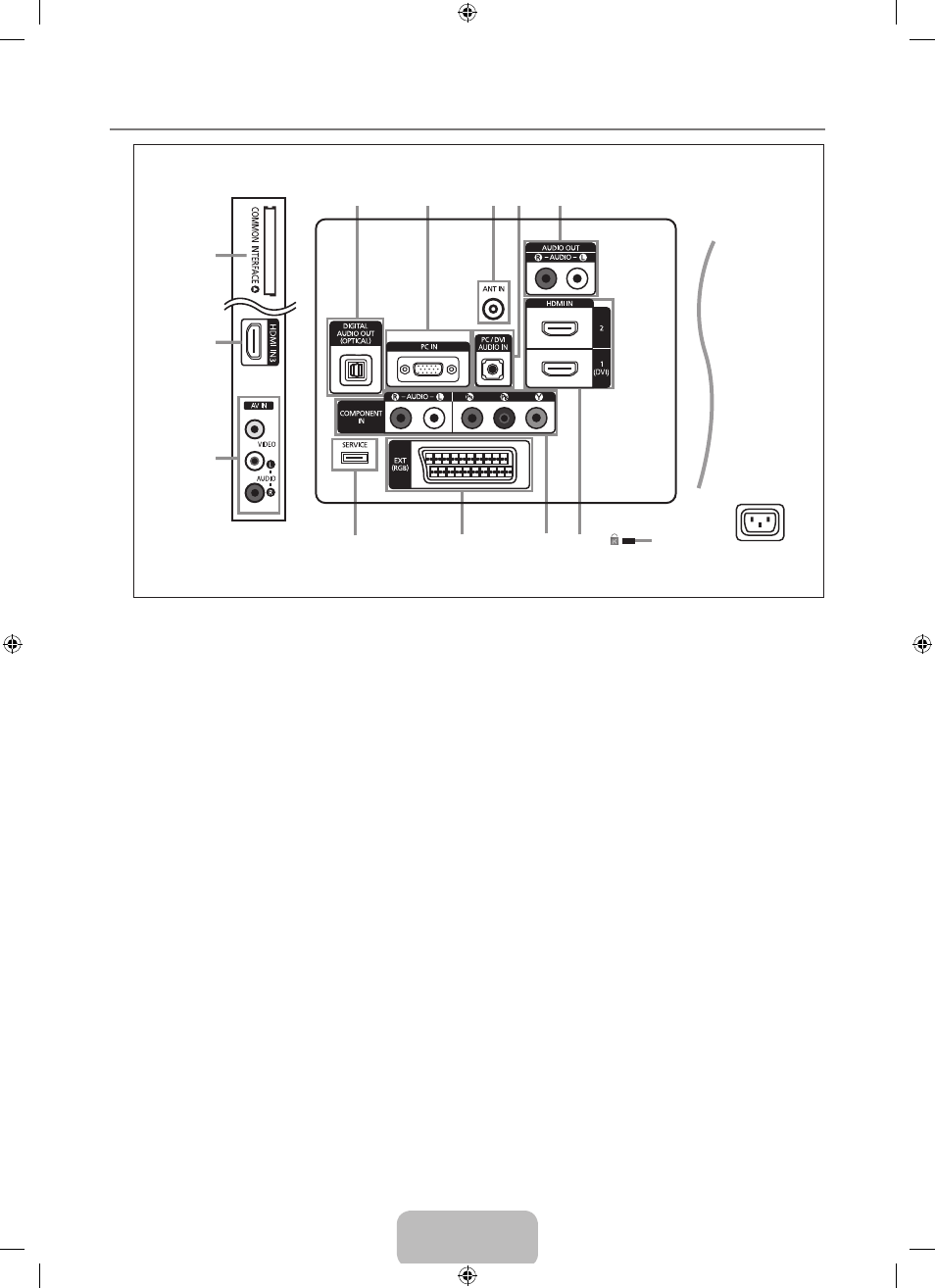

[Задня панель телевізора]

[Бічна панель телевізора]

Форма і колір виробу можуть бути різними, залежно від моделі.

Перед тим, як під’єднати зовнішній пристрій до телевізора, вимкніть живлення телевізора.

Під’єднуючи зовнішній пристрій, пам’ятайте, що кольори кабелів повинні відповідати кольорам роз’ємів.

1

DIGITAL AUDIO OUT (OPTICAL)

Використовується для підключення до цифрового аудіопристрою, наприклад домашнього кінотеатру.

Коли до роз’ємів HDMI IN під’єднано зовнішній пристрій, роз’єм

DIGITAL AUDIO OUT (OPTICAL) телевізора може

подавати лише 2-канальний звук. Щоб слухати 5.1-канальний звук, під’єднайте DVD-програвач чи програвач дисків

Blu-ray або декодер кабельного чи супутникового телебачення за допомогою оптичного кабелю до підсилювача

або системи домашнього кінотеатру, не телевізора.

2

PC IN

Використовується для підключення до вихідного відеороз’єму комп’ютера.

3

ANT IN

Використовується для підключення антени чи кабелю.

4

PC / DVI AUDIO IN

Використовується для підключення до вихідного аудіороз’єму комп’ютера.

Вихідні аудіороз’єми DVI для підключення зовнішніх пристроїв.

5

AUDIO OUT [R-AUDIO-L]

Під’єднайте аудіокабелі RCA до роз’єму

AUDIO OUT [R-AUDIO-L] на задній панелі телевізора, а інші їх кінці – до

відповідних вхідних гнізд підсилювача чи системи домашнього DVD-кінотеатру.

6

ЗАМОК КЕНСІНГТОН (залежно від моделі)

Замок Кенсінгтон (постачається додатково) – це пристрій, який використовується для фізичного закріплення

системи під час використання у громадському місці. Щоб дізнатися більше про використання замка, зверніться до

торгового представника, у якого Ви придбали телевізор.

Розташування замка “Кенсінгтон” може різнитися залежно від моделі.

7

HDMI IN 1(DVI), 2, 3

Використовується для під’єднання до роз’єму HDMI пристрою з виходом HDMI.

Для з’єднання між пристроями HDMI додаткове з’єднання для передачі звуку не потрібне.

Використовуйте роз’єм

HDMI IN 1(DVI) для встановлення DVI-з’єднання із зовнішнім пристроєм. Використовуйте

кабель DVI-HDMI чи адаптер DVI-HDMI (DVI-HDMI) для встановлення відеоз’єднання, і роз’єми

PC / DVI AUDIO IN

- для встановлення аудіоз’єднання.

Можна також використовувати входи для під’єднання до ПК.

Що таке HDMI?

Інтерфейс HDMI (High Definition Multimedia Interface) дозволяє передавати відео сигнал високої чіткості та

багатоканальний цифровий звук.

Роз’єм HDMI / DVI можна використовувати для з’єднання із зовнішніми пристроями з виходом DVI, за умови

наявності відповідного кабелю (не входить в комплект).

Різниця між пристроями з інтерфейсом HDMI та DVI у тому, що пристрої HDMI менші за розмірами, мають вбудовану

функцію кодування HDCP (High Bandwidth Digital Copy Protection) та підтримують багатоканальний цифровий звук.

¦

N

N

N

N

N

N

N

N

N
