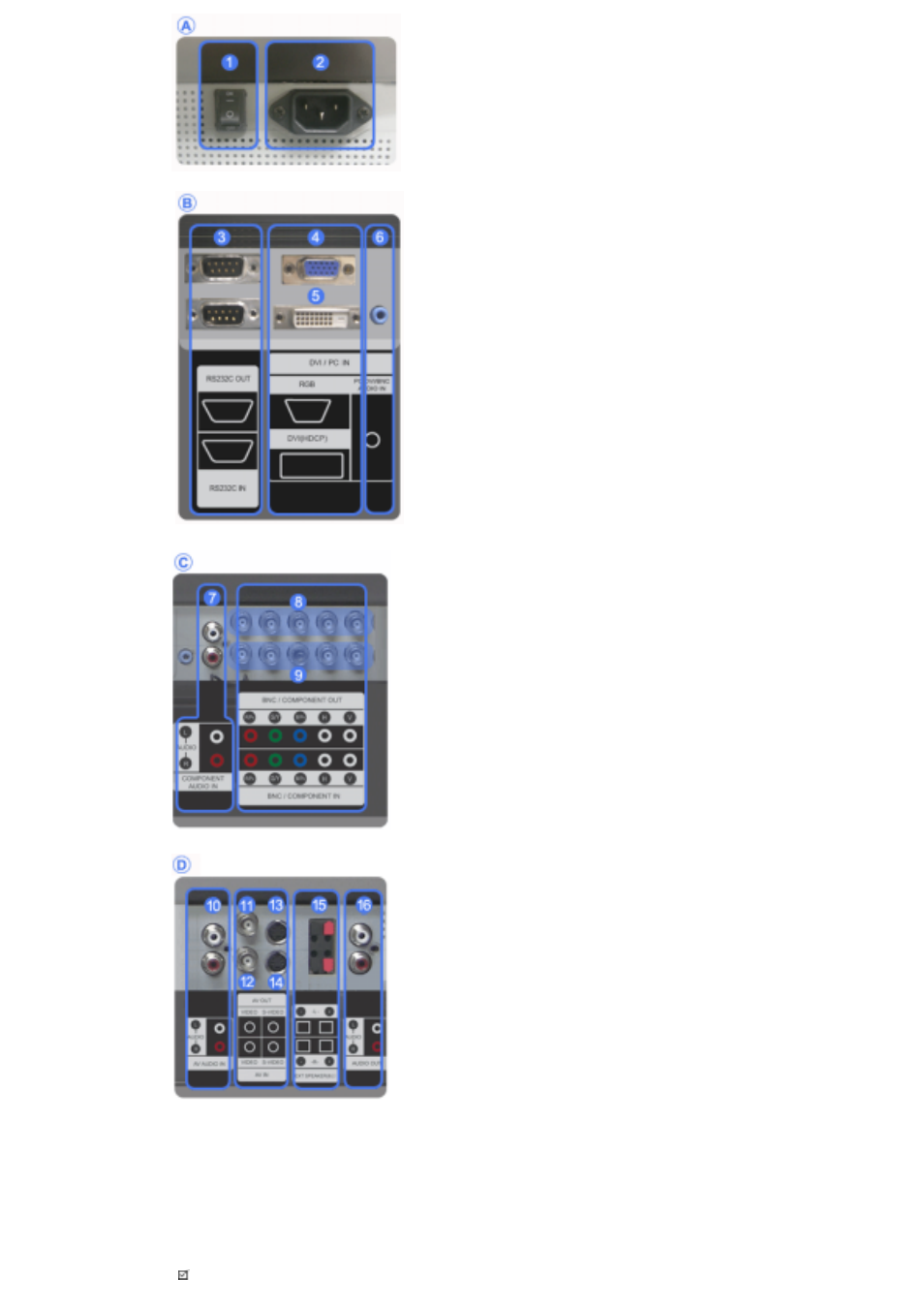

1) POWER S/W ON/OFF
Включване и изключване на монитора
2) POWER IN
Захранващият кабел се включва в монитора и
контакта на стената.
3) RS232C OUT/IN (последовательный порт
RS232C) :
Программный порт MDC (Multiple Display Control)
4) PC IN(RGB) (Разъем для подключения
видеосигнала от компьютера ) :
15-штырьковый разъем D-Sub - режим PC
(аналоговый сигнал от ПК)
5) PC IN(RGB) (Разъем для подключения
видеосигнала от компьютера ) :
DVI-D - DVI-D - режим DVI (цифровой сигнал от ПК)
6) DVI / PC IN [PC/DVI/BNC AUDIO IN] (Клемма
аудиосигнала PC/BNC/DVI (вход))
7) COMPONENT AUDIO IN [L-AUDIO-R] (Клемма
аудиосигнала компонентов (вход))
8) BNC/COMPONENT OUT [R/P R , G/Y, B/P B , H, V]
(Разъем для подключения видеосигнала от
компьютера / Разъем для подключения
компонентов (выход) )
Подключение BNC (аналоговый сигнал от ПК) :
подключение портов R, G, B, H, V
подключение компонентов : подключение портов P R ,
Y, P
B
9) BNC/COMPONENT IN [R/P R , G/Y, B/P B , H, V]
(Разъем для подключения видеосигнала от
компьютера / Разъем для подключения
компонентов (вход))
10) AV AUDIO IN [L-AUDIO-R] (Разъем для
подключения аудиосигнала MONITOR)
(вход)
11) AV OUT [VIDEO] (Разъем для подключения
Video) : Режим AV (выход)
12) AV IN [VIDEO] (Разъем для подключения
Video) (вход)
13) AV OUT [S-VIDEO] (Разъем для подключения
S-Video) Режим S-Video (выход)
14) AV IN [S-VIDEO] (Разъем для подключения S-
Video) (вход)
15) EXT SPEAKER(8 Ω) [- - L - +, - - R - +] (Клеммы
для подключения динамиков (8 Ω))
16) AUDIO OUT [L-AUDIO-R] (Разъем для
подключения аудиосигнала MONITOR)
(выход)
ВЫХОД-МОНИТОР: подключение компьютера PC,
DVI, BNC
Примечание
