Українська - 4

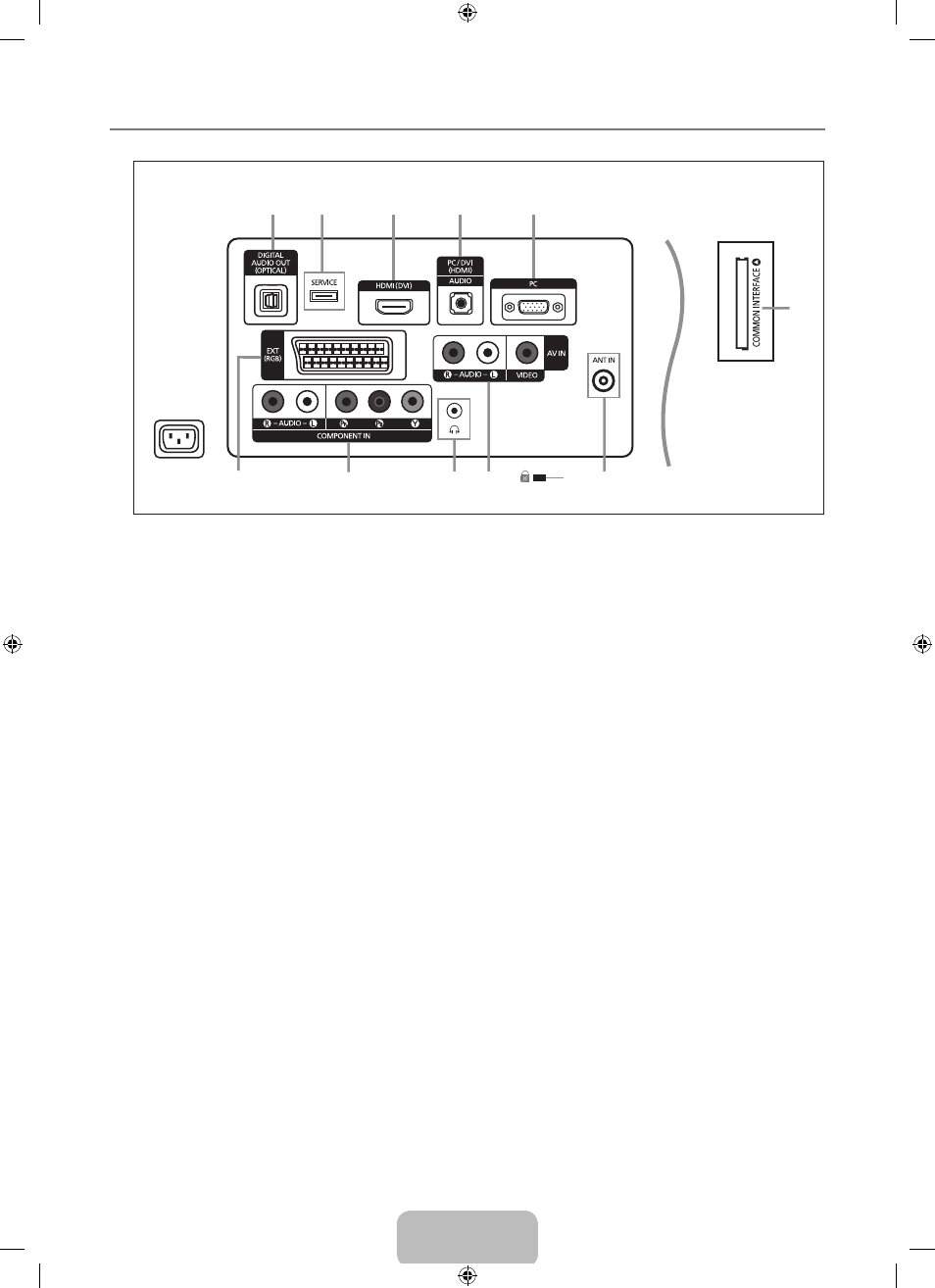

Огляд панелі з’єднань
Форма і колір виробу можуть бути різними, залежно від моделі.
Перед тим, як під’єднати зовнішній пристрій до телевізора, вимкніть живлення телевізора.
Під’єднуючи зовнішній пристрій, пам’ятайте, що кольори кабелів повинні відповідати кольорам роз’ємів.
1
DIGITAL AUDIO OUT (OPTICAL)
Використовується для підключення до цифрового аудіопристрою, наприклад домашнього кінотеатру.
Коли до роз’ємів HDMI IN під’єднано зовнішній пристрій, роз’єм
DIGITAL AUDIO OUT (OPTICAL) телевізора може
подавати лише 2-канальний звук. Щоб слухати 5.1-канальний звук, під’єднайте DVD-програвач чи програвач дисків
Blu-ray або декодер кабельного чи супутникового телебачення за допомогою оптичного кабелю до підсилювача
або системи домашнього кінотеатру, не телевізора.
2
SERVICE
Роз'єм для оновлення вбудованого програмного забезпечення.
3
HDMI (DVI)
Підтримує підключення аудіовідеопристроїв, які мають вихід HDMI (приймачі супутникових каналів, DVD/Blu-ray-
програвачі).
За умови з’єднання HDMI - HDMI, додаткове з’єднання для передачі звуку не потрібне.
Для під’єднання до комп’ютера можна використати роз’єм
HDMI (DVI).
Що таке HDMI?
Інтерфейс HDMI (High Definition Multimedia Interface) дозволяє передавати відео сигнал високої чіткості та
багатоканальний цифровий звук.
Роз’єм HDMI / DVI можна використовувати для з’єднання із зовнішніми пристроями з виходом DVI, за умови
наявності відповідного кабелю (не входить в комплект).
Різниця між пристроями з інтерфейсом HDMI та DVI у тому, що пристрої HDMI менші за розмірами, мають
вбудовану функцію кодування HDCP (High Bandwidth Digital Copy Protection) та підтримують багатоканальний
цифровий звук.
4
PC/DVI (HDMI) [AUDIO]
Використовується для підключення до вихідного аудіороз’єму комп’ютера.
Вихідні аудіороз’єми DVI для підключення зовнішніх пристроїв.
5
PC
Використовується для підключення до вихідного відеороз’єму комп’ютера.
¦
N
N
N
–
N
–
–
–
–
N
–
–
–
8
6
7
9
0
!
1
2
3
4
5
@
[Задня панель телевізора]
Вхід для
кабелю
живлення
