Control Panel

(depending on the model)

ЦВЕТНОЙ ТЕЛЕВИЗОР

Руководство пользователя

Перед началом эксплуатации устройства внимательно

прочитайте настоящее руководство и сохраните его для

будущего использования.

Зарегистрируйтесь в клубе Samsung на сайте

www.samsung.com/global/register

Цвет и форма телевизора могут различаться в

зависимости от модели.

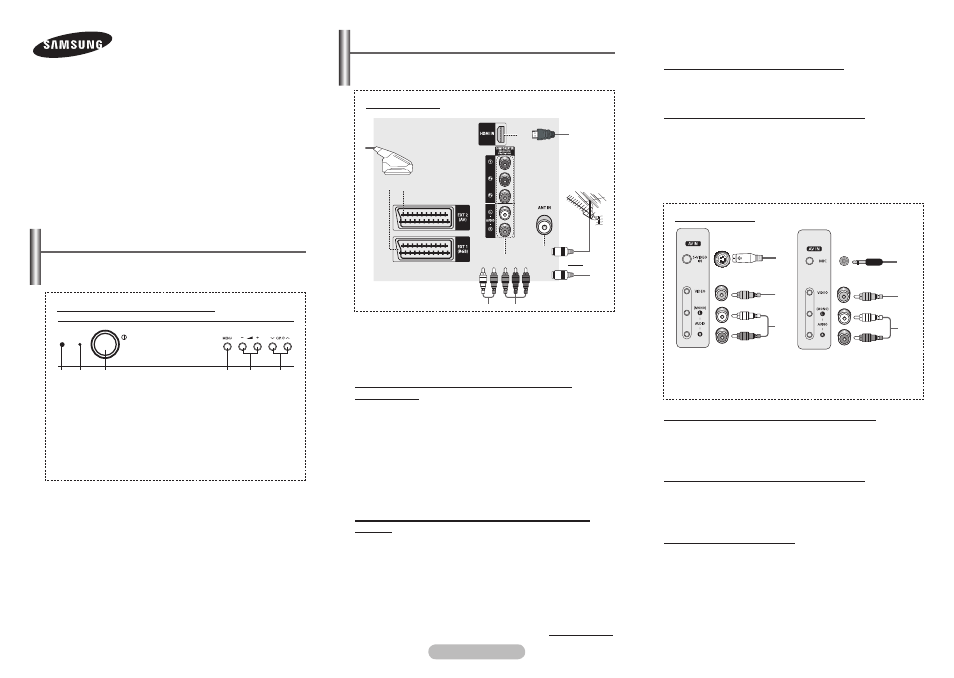

Панель управления

(в зависимости от модели)

В некоторых моделях кнопки 6 могут использоваться

для включения телевизора, когда он находится в

режиме ожидания.

Кнопки 5 и 6 имеют то же назначение, что и кнопки

◄/►/▲/▼ на пульте ДУ.

Если пульт управления вышел из строя или был

утерян, можно использовать элементы управления на

панели телевизора.

Передняя (или боковая) панель

WS32Z30HSQ/WS32Z40HSQ/WS32Z50HTQ/

CS29Z50HPQ/CS29Z57HPQ/CS29Z58HPQ/

CS29Z47HPQ/CS29Z50HKQ/CS29Z45HSQ/

CS29Z47HSQ/CS29Z30HSQ/CS29Z40HSQ

При подключении аудио или видео системы к

телевизору следите за тем, чтобы все компоненты

были выключены.

Убедитесь в совпадении цветной маркировки

входных разъемов и разъемов кабелей.

Подключение к антенне или сети кабельного

телевидения
Подсоедините входной кабель антенны или сети к 1

(коаксиальный разъем 75Ω).

Для просмотра телевизионных каналов необходимо,

чтобы сигнал поступал от одного из следующих

источников: наружная антенна, сеть кабельного или

спутникового телевидения. В тех случаях, когда

используется комнатная антенна, при настройке

телевизора ее, возможно, придется повернуть, чтобы

получить четкое изображение без помех.
Подсоединение к входным/выходным разъемам

SCART.
Разъемы SCART2 и SCART3 используются для

такого оборудования, как видеомагнитофон, DVD-

проигрыватель, декодер, приемник спутникового

телевидения, игровая приставка или проигрыватель

видеодисков. Разъем SCART2 используется для

оборудования с выходом RGB, такого как игровые

приставки или проигрыватели видеодисков.

продолжение..

Подключение к компонентному входу
Разъемы RCA4 используются для такого оборудования,

как DVD-проигрыватели с компонентным выходом.

Подсоединение к входному разъему HDMI
Разъем HDMI5 используется для оборудования с

выходом HDMI, например для игровой приставки,

проигрывателя DVD, AV-ресивера или цифрового

телевизора.

При соединении двух устройств с помощью разъема

HDMI дополнительный аудиокабель не требуется.

Боковая панель

2

Подсоединение к входному разъему S-Video
Разъемы 1

(S-VIDEO IN) и 3 (AUDIO-L/R) используются

для подключения устройств с выходом S-Video, таких как

видеокамеры или видеомагнитофоны.

Подсоединение к входным разъемам RCA
Разъемы 3

(AUDIO-L/R) и 2 (VIDEO) используются

для подключения таких устройств, как видеокамеры,

проигрыватели видеодисков или игровые приставки.

Подсоединение микрофона
Гнездо 4

(микрофон) используется для подключения

микрофона, предназначенного для развлечений,

например для песен (караоке) или для объявлений на

вечеринке.

3

1

AA68-03902C-00

Задняя панель

1

Приемник сигналов пульта ДУ

2

Индикатор режима ожидания

3

Питание вкл/выкл

4

Отображение экранного меню

5

Регулировка громкости

6

Выбор канала

Control Panel

(depending on the model)

Цвет и форма телевизора могут различаться в

зависимости от модели.

Соединительная панель

(в зависимости от модели)

3

2

4

Видеовход

2

Аудиовход

3

Вход S-Video

1

Гнездо микрофона

4

1

2

4

5

3

1 2

3

4

5

6

Сеть кабельного

телевидения

или

Русский - 1
