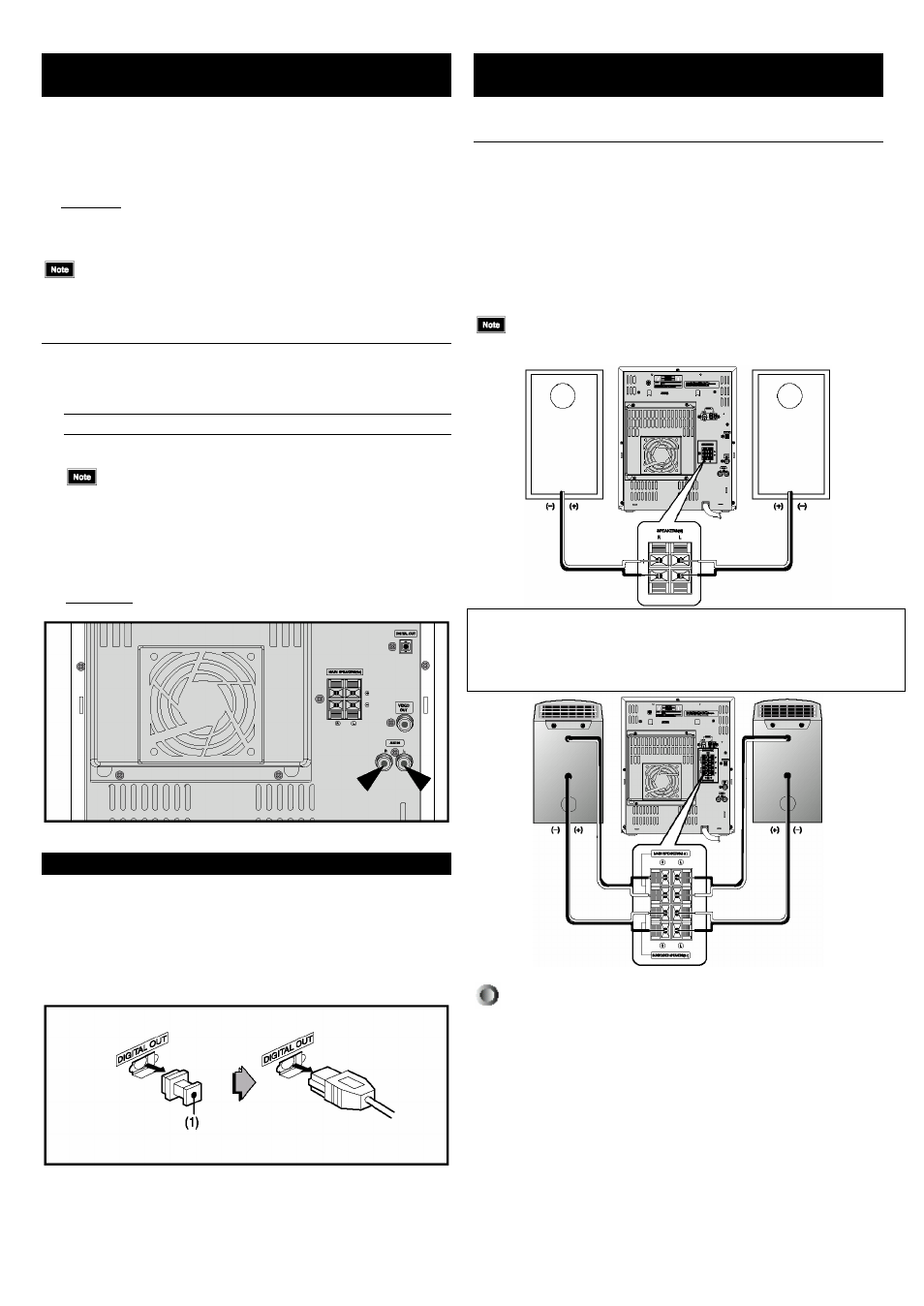

Подсоединение к внешнему источнику
сигнала
Имеющийся в системе дополнительный вход может
быть использован для того, чтобы воспользоваться
преимуществами качества звучания, обеспечиваемого
вашей компактной мини-системой, при прослушивании
сигнала от других источников.
Примеры:
♦
Телевизор
♦
Проигрыватель видеодисков
♦
Видеомагнитофон системы HI-FI stereo
Чтобы к системе можно было подключить внешний
источник звука, у него должен иметься аудио выход.
Кроме того, вам потребуется соединительный кабель с
разъемами типа RCA (“тюльпан”).
1
Установите систему в режим готовности и отключите ее и
внешний источник звука от сети переменного тока.
2
Подсоедините кабель для аудио сигнала к гнездам,
расположенным на задней панели системы.
Подсоедините...
К гнезду, маркированному...
Красный штепсель .......R (правый канал)
Белый штепсель...........L (левый канал)
Для получения оптимального качества звучания не
меняйте местами правый и левый каналы.
3
Вновь подсоедините систему к сети и нажмите кнопку
Standby/ On (
Готовность/ Включение), чтобы ее
включить.
4
Выберите вход от внешнего источника звука, нажав
кнопку AUX (Дополнительный вход).
Результат: Дисплей показывает сообщение AUX.
5
Включите внешний источник звука.
Гнездо цифрового выхода
Через это гнездо система может передавать цифровые
аудио сигналы. Для подсоединения цифровой аудио
аппаратуры (цифрового магнитофона, устройства записи
мини-дисков и т.п.) используйте оптический кабель.
Снимите пылезащитный колпачок (1) с гнезда
ЦИФРОВОГО ВЫХОДА. Затем подсоедините к этому
гнезду разъем оптического кабеля.
Когда вы не пользуетесь гнездом ЦИФРОВОГО ВЫХОДА
Наденьте пылезащитный колпачок.
Подсоединение громкоговорителей
Клеммы для подключения громкоговорителей
расположены на задней панели вашей системы.
1
Нажмите и удерживайте язычок фиксатора клеммы для
подсоединения громкоговорителя на задней панели
системы.
2
Вставьте конец провода от громкоговорителя в отверстие
клеммы.
♦
Соблюдайте полярность (цвета): Вставляйте провод в
красной изоляции (+) в отверстие клеммы с красным
язычком (+), а провод в черной изоляции (–) - в
отверстие клеммы с черным язычком (–).
3
Уберите палец с язычка фиксатора клеммы.
Используйте только громкоговорители с таким же
сопротивлением, которое указано рядом с клеммами
для громкоговорителей на задней панели системы.
Только для модели MAX-KD120
Соблюдайте полярность (цвета): Вставляйте провод в синей
изоляции (+) в отверстие клеммы с синим язычком, а провод в
черной изоляции (–) - в отверстие клеммы с черным
язычком (–)
Указания по установке громкоговорителей
♦
Установка вблизи от нагревательных приборов, под
прямыми солнечными лучами или в местах с высокой
влажностью может ухудшить эксплуатационные
характеристики громкоговорителей.
♦
Не вешайте громкоговорители на стену и не
устанавливайте их на вершину стойки или на иную
неустойчивую поверхность во избежание падения
громкоговорителя, что может привести к его
повреждению или к травме.
♦
Не устанавливайте громкоговорители вблизи от
телевизора или монитора компьютера. При установке
громкоговорителей рядом с телевизором или
монитором компьютера может ухудшиться качество
изображения на экране.
