У СТАНОВКА ДОПОЛНИТЕЛЬНЫХ КОМПОНЕНТОВ E.3
E

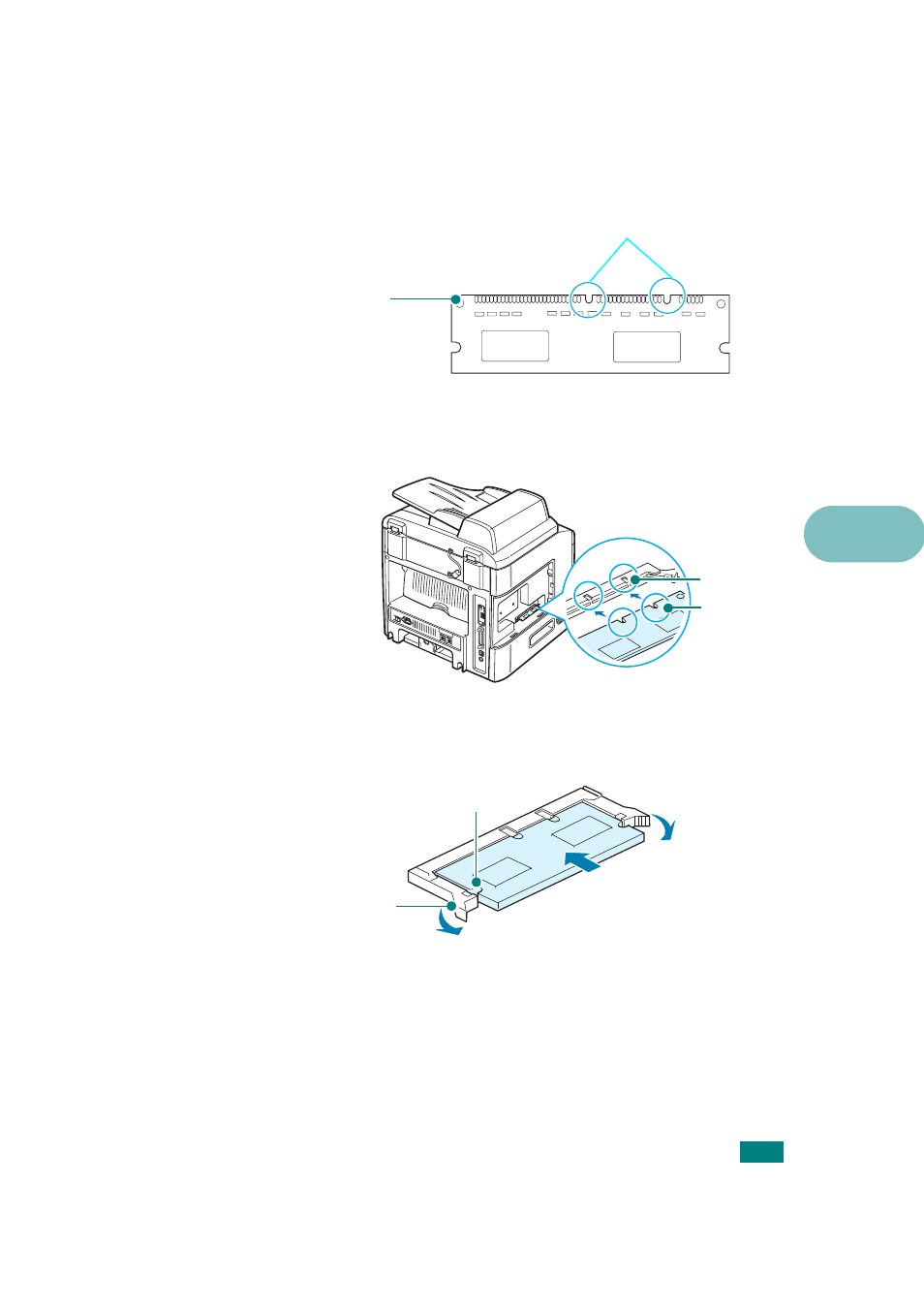

4 Снимите антистатическую упаковку с модуля памяти DIMM.
Найдите установочные пазы на нижней части модуля DIMM.
5 Придерживая модуль памяти за края, совместите пазы
на модуле памяти с желобками разъема DIMM.
6 Сохраняя ориентацию модуля памяти, вдвиньте его в разъем
до упора. Убедитесь, что защелки разъема DIMM вошли
в пазы, находящиеся на обеих сторонах модуля памяти.
Контактные
точки
Пазы
Желоб
Паз
Защелка
Паз
