Русский - 3

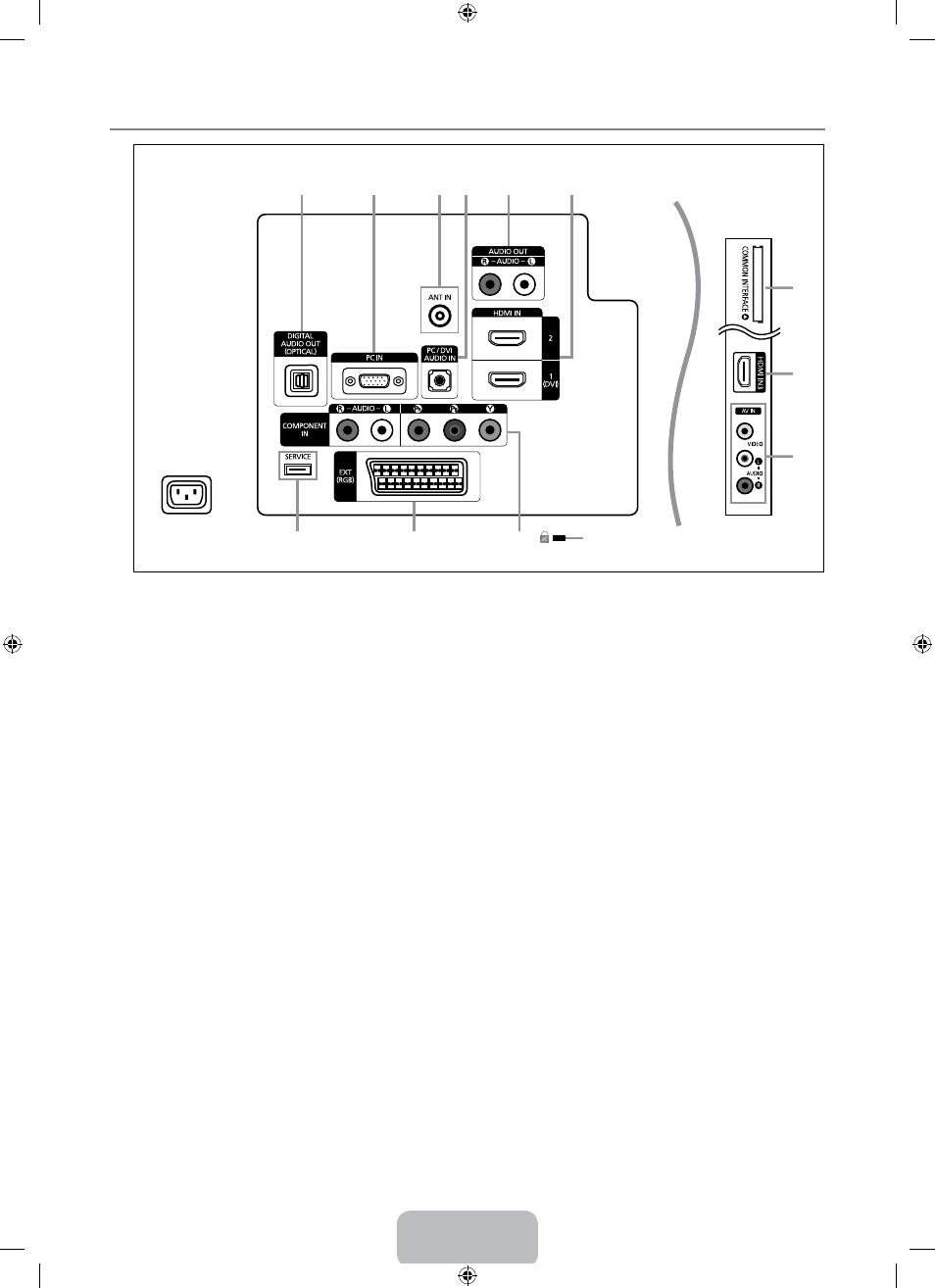

Соединительная панель

Цвет и форма устройства могут различаться в зависимости от модели.

При подключении внешнего устройства к телевизору убедитесь, что питание данного устройства выключено.

Подключая внешнее устройство, проследите, чтобы цвет соединительного разъема совпадал с цветом кабеля.

1

DIGITAL AUDIO OUT (OPTICAL)

Подключение к цифровому аудиоустройству, например приемнику домашнего кинотеатра.

При подключении гнезд HDMI IN через гнездо

DIGITAL AUDIO OUT (OPTICAL) на телевизоре выполняется вывод только

двухканального звука. Если требуется 5.1-канальный звук, подключите оптическое гнездо на DVD-проигрывателе/проигрывателе

дисков Blu-ray или декодере кабельного/спутникового телевидения непосредственно к усилителю или системе домашнего

кинотеатра, а не к телевизору.

2

PC

Подсоединение к гнезду видеовыхода ПК.

3

ANT IN

Подключение к антенне или системе кабельного телевидения.

4

AUDIO OUT [R-AUDIO-L]

Соедините с помощью аудиокабелей RCA разъемы

AUDIO OUT [R-AUDIO-L], расположенные на задней

панели телевизора, с соответствующими разъемами аудиовхода усилителя или домашнего кинотеатра с DVD-

проигрывателем.

5

HDMI IN 1 (DVI), 2, 3

Поддержка AV-устройства с возможностью подключения через интерфейс HDMI (приставки, проигрыватели DVD/

проигрыватели дисков Blu-ray).

При соединении двух устройств с помощью разъема HDMI дополнительный аудиокабель не требуется.

Гнездо

HDMI IN 1 (DVI) можно использовать для подключения компьютера.

Что такое HDMI?

Интерфейс HDMI (High Definition Multimedia Interface) позволяет передавать цифровые видеоданные высокого

разрешения и многоканальные цифровые аудиосигналы.

Разъем HDMI/DVI обеспечивает DVI-соединение с дополнительным устройством с помощью соответствующего

кабеля (в комплект не входит).

Различие между HDMI и DVI состоит в том, что устройство HDMI меньше по размеру, оснащено технологией

защиты от незаконного копирования HDCP (High Bandwidth Digital Copy Protection), а также поддерживает

многоканальные цифровые аудиосигналы.

¦

N
N
N

N

N

9

7

6

8

1

2

3 4

5

6

0

!

@

Разъем для шнура

питания

[Задняя панель телевизора]

[Боковая панель

телевизора]
