При неправильном подключении к гнездам P
B , P R
или Y экран телевизора становится
красным или отсутствует изображение.
•
Проверьте состояние подключения видеокамеры ВЧ к телевизору. При неправильном
подключении отображение видео на экране может искажаться.
•
При одновременном подключении видеокамеры к телевизору с помощью разных кабелей
порядок предпочтения выходного сигнала будет следующим: HDMI t компонентный/AV-
выход.
•
Не прилагайте чрезмерных усилий при подключении кабелей.
•
Подробную информацию о способе соединения, а также используемом гнезде см. в
прилагаемом к телевизору руководстве по эксплуатации.
•
В случае использования указанного выше метода типа В синий штекер может не
подходить к видеовходу телевизора, поскольку на этом видеовходе могут быть размещены
разные наклейки. Иногда вместо разъема "VIDEO" телевизор имеет разъем "Y".
Тип Б: Подключение компонентного/AV-кабеля к композитному выходу.
1. Подсоедините компонентный/AV-кабель к композитному гнезду, "Видео и L-R
(
Аудио)" на ТВ. Подсоедините синий штекер с желтой наклейкой к видеовходу
телевизора.
•
После подключения настройте выход телевизора, установив для параметра
"
Аналог. вых. ТВ" значение "Композитный". ¬стр. 85
2. Включите телевизор и установите переключатель входного сигнала в положение
для входного сигнала с устройства, к которому подключена видеокамера.
•
Этот вход зачастую называют линейным.
•
Чтобы получить информацию о том, как выполнить переключение на входной
сигнал для телевизора, см. руководство пользователя телевизора.
105

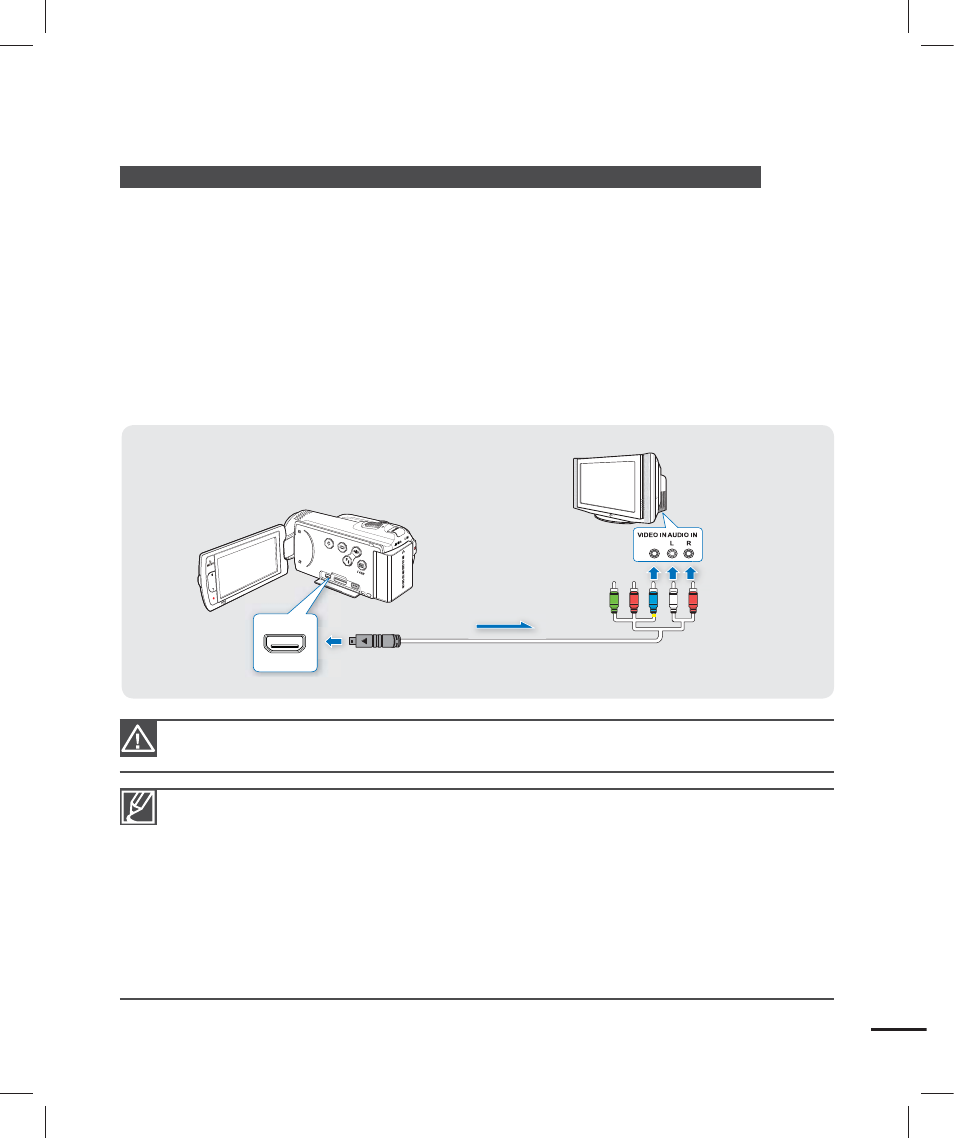

Компонентного /AV-кабеля
(
композитное соединение)
Видеокамера
Направление
передачи сигнала
Обычный
телевизор
