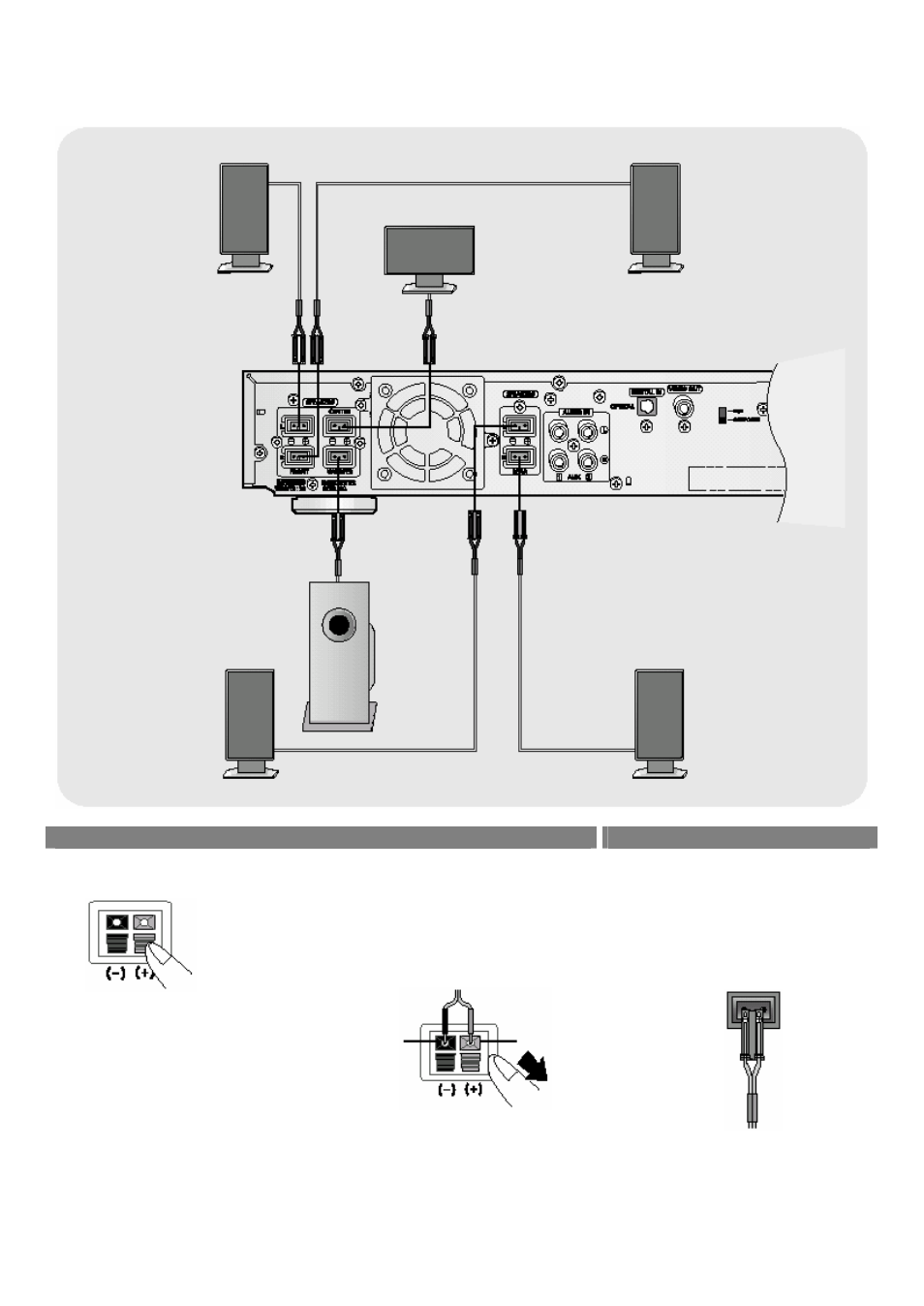

Задняя панель громкоговорителя Задняя панель системы
1 Нажмите язычок клеммы на
задней панели громкоговорителя. 2 Вставьте провод в клемму и
отпустите язычок.
· Подсоединяйте провод с изоляцией
черного цвета к черной (–) клемме, а
провод с изоляцией серого цвета к
серой (+) клемме соответственно.
· Следите за соблюдением
полярности (+ и –).
3 Подсоедините разъемы кабелей от
громкоговорителей к
соответствующим гнездам на
задней панели системы.
· Следите за тем, чтобы цвета гнезд
для громкоговорителей
соответствовали цветам разъемов.
· Следите за соблюдением
полярности (+ и –).
Фронтальный
громкоговоритель (Л)
Фронтальный
громкоговоритель (П)
Центральный громкоговоритель
Белый Красный Зеленый
Фиолетовый Синий Серый
Сабвуфер
Тыловой
громкоговоритель (Л)
Тыловой
громкоговоритель (П)
Черный Серый
