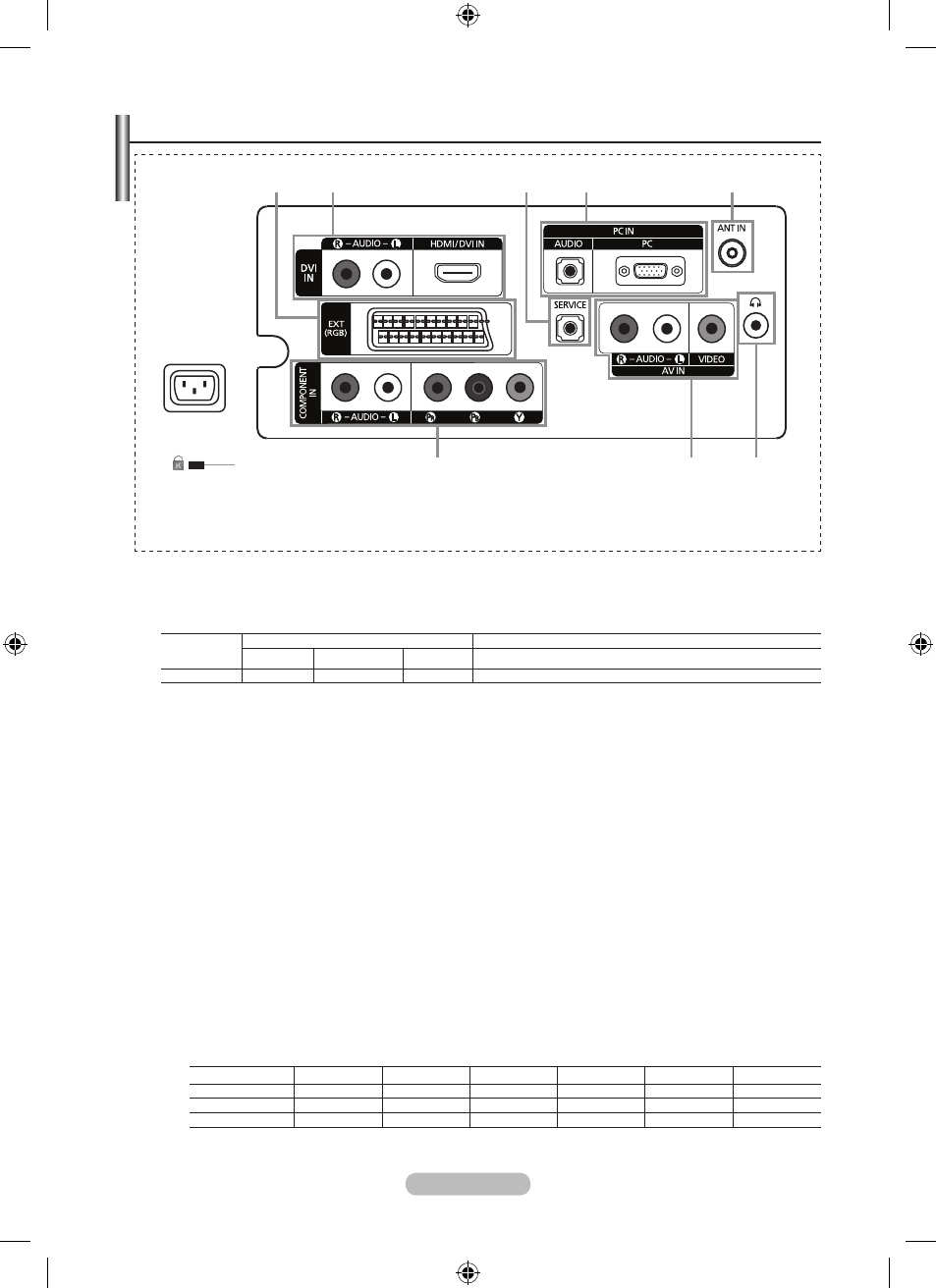

Соединительная панель
При подключении внешнего устройства к телевизору убедитесь, что питание данного устройства выключено.
Подключая внешнее устройство, проследите, чтобы цвет соединительного разъема совпадал с цветом кабеля.
1
EXT
Разъем
Вход
Выход
Видео
Аудио (Л/П)
RGB
Видео + аудио (Л/П)
EXT
O
O
O
Доступен только выход телевизионного сигнала.
Входные и выходные разъемы для внешних устройств, таких как видеомагнитофон, DVD-
проигрыватель, игровая приставка или проигрыватели видеодисков.
2
DVI IN [HDMI/DVI IN]
Поддерживает AV-устройства с возможностью подключения через интерфейс HDMI (приставки,
проигрыватели DVD)
При соединении двух устройств с помощью разъема HDMI дополнительный аудиокабель не
требуется.
Что такое HDMI?
“High Definition Multimedia interface” позволяет передавать цифровые видеоданные высокого
разрешения и многоканальные цифровые аудиосигналы.
Разъем HDMI/DVI обеспечивает DVI-соединение с дополнительным устройством с помощью
соответствующего кабеля (в комплект не входит). Различие между HDMI и DVI состоит в том, что
устройство HDMI меньше по размеру, оснащено технологией защиты от незаконного копирования
HDCP (High Bandwidth Digital Copy Protection), а также поддерживает многоканальные цифровые
аудиосигналы.
DVI IN [R-AUDIO-L]
DVI и аудиовыходы для подключения внешних устройств.
Поддерживаемые режимы для выхода HDMI/DVI или компонентного выхода
480i
480p
576i
576p
720p
1080i
HDMI/DVI 50 Гц
Х
Х
Х
O
O
O
HDMI/DVI 60 Гц
Х
O
Х
Х
O
O
Component
O
O
O
O
O
O
➣
➣
-
-
-
➣
-
-
-
➣
2
4
3
5
6
7
1
8
9
Цвет и форма устройства могут различаться в зависимости от модели.
➣
Разъем для
шнура питания
