Соедините с помощью комплекта аудио-кабелей разъемы выхода
аудиосигнала (AUDIO OUTPUT) видеокамеры и входные разъемы
аудиосигнала COMPONENT AUDIO IN [L-AUDIO-R] на мониторе.
Соедините с помощью видеокабеля разъем выхода видеосигнала (VIDEO
OUTPUT) на видеокамере и входной разъем видеосигнала BNC/COMPO-
NENT IN - PR, Y, PB на мониторе.
Примечание
•
Выберите вход Компонент. , к которому подключен DVD-проигрыватель, используя
кнопку выбора источника (SOURCE) на передней панели монитора.
•
Затем запустите DVD-проигрыватель, предварительно вставив DVD-диск.
•
Кабель Component не входит в комплект поставки.
•
Описание выхода Component video см. в руководстве пользователя DVD-проигрывателя.

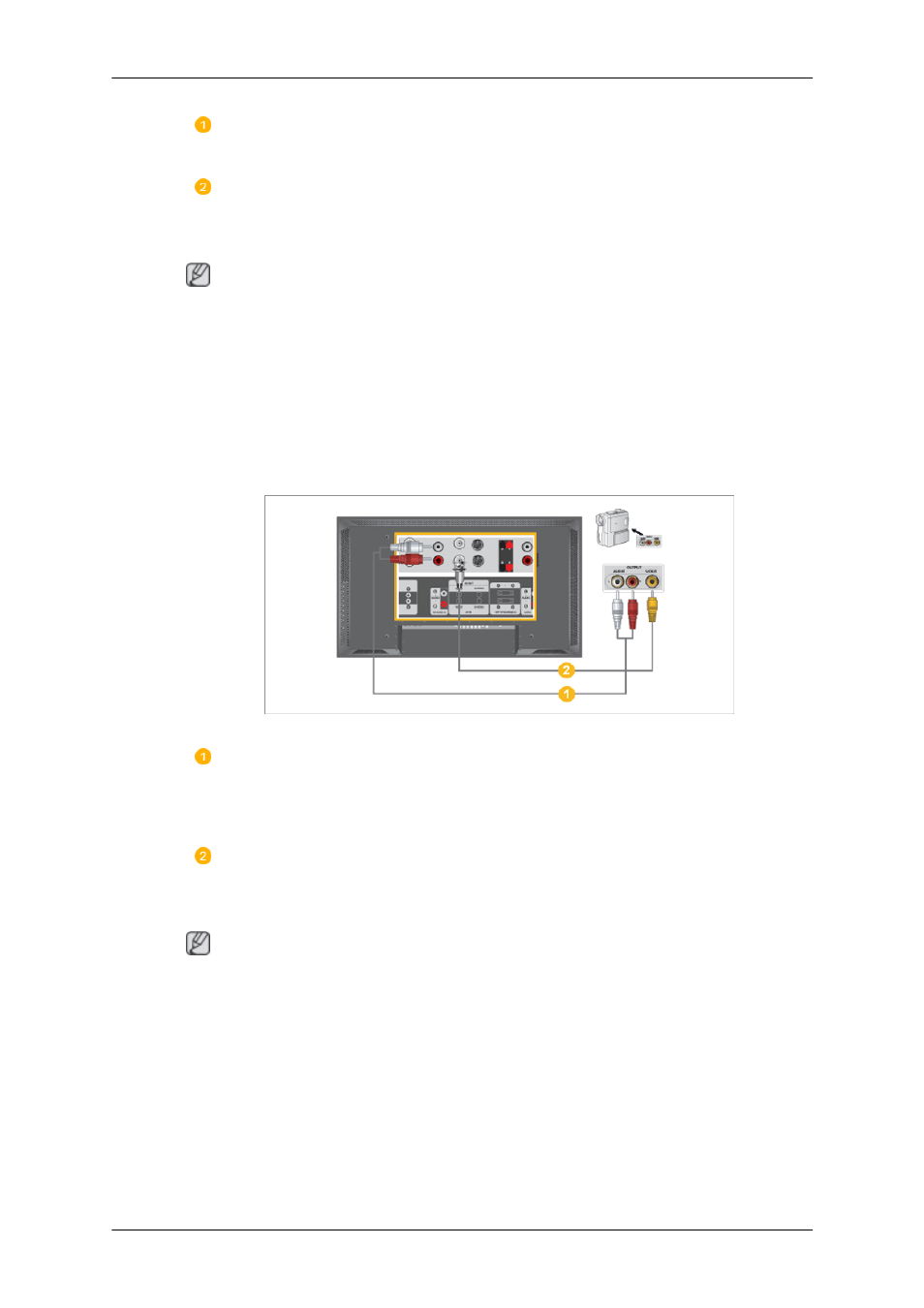

Подключение видеокамеры
Найдите выходные разъемы аудио/видеосигналов на видеокамере. Обычно
они находятся на боковой или задней стороне. Соедините с помощью
комплекта аудио-кабелей разъемы выхода аудиосигнала ( AUDIO OUTPUT)
видеокамеры и входные разъемы аудиосигнала AV AUDIO IN [L-AUDIO-
R] на мониторе.
Соедините с помощью видеокабеля разъем выхода видеосигнала ( VIDEO
OUTPUT) на видеокамере и входной разъем видеосигнала AV IN [VIDEO]
на мониторе.
Примечание
•
Выберите вход AV , к которому подключен видеокамера, используя кнопку выбора
источника (SOURCE) на передней панели монитора.
•
Затем запустите видеокамеру, предварительно вставив кассету.
•
Изображенные аудио-видеокабели обычно входят в комплект принадлежностей
видеокамеры .
(в противном случае их нужно приобрести.)
•
Если видеокамера обеспечивает стерео-запись звука, то необходим комплект из двух
кабелей.
Соединения
