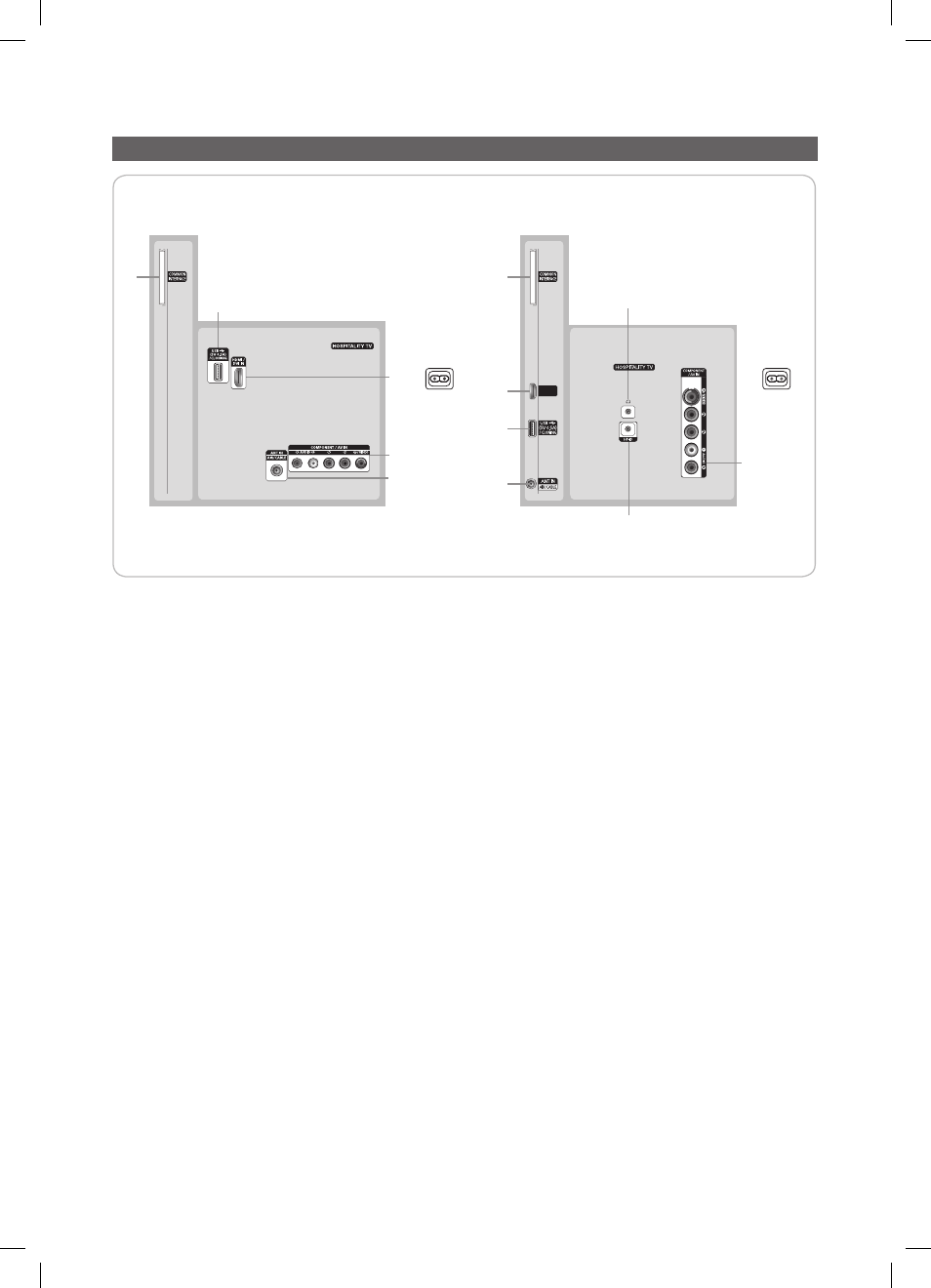

Обзор соединительной панели
HG28EB460
HG32EB460, HG39EB460
3
7
2
1
4
5
3
HDMI IN
(DVI)
6
7
1
2
6
Разъем
для
кабеля
питания
Разъем
для
кабеля
питания
✎
При подключении внешнего устройства к телевизору убедитесь, что питание устройства выключено.
✎
При подключении проследите, чтобы цвет соединительного разъема совпадал с цветом кабеля.
1
USB/CLONING
– Разъем для обновления программного обеспечения, медиа-проигрывателя и т.д.
– Подключение для осуществления сервисного обслуживания.
2
ANT IN
: для правильного отображения телевизионных каналов сигнал должен поступать от одного из
следующих источников: внешняя антенна, кабельная телевизионная сеть или спутниковая сеть.
✎
Для Норвегии и Швеции: Оборудование, подключенное к защитному заземлению через сетевой разъем
и/или через другое оборудование, подключенное к заземлению и кабельной сети, может стать причиной
возгорания. Для предотвращения этого между оборудованием и сетевым кабелем предусмотрена
гальваническая развязка при подключении оборудования к кабельной сети.
3
COMPONENT / AV IN
– Подключение компонентного видео-/аудиокабеля.
– Подсоедините один конец компонентных видеокабелей (дополнительно) к компонентным разъемам (“P
R
”,
“P
B
”, “Y”) на задней панели телевизора, а другой – к соответствующим компонентным разъемам видеовыхода
устройства DVD.
– Если к телевизору требуется одновременно подсоединить ТВ-приставку и устройство DVD, то сначала
следует подключить ТВ-приставку к устройству DVD, а затем подключить устройство DVD к компонентным
разъемам (“P
R
”, “P
B
”, “Y”) телевизора.
– Разъемы P
R
, P
B
и Y компонентных устройств (DVD) иногда имеют маркировку Y, B-Y и R-Y или Y, Cb и Cr.
– Соедините с помощью аудиокабелей RCA (дополнительно) гнезда [R – AUDIO – L], расположенные на задней
панели телевизора, с соответствующими гнездами аудиовыхода устройства DVD.
4
РАЗЪЕМ ДЛЯ НАУШНИКОВ
– Можно подключить наушники к разъему для наушников на телевизоре. При подключении наушников звук
через встроенные динамики выводиться не будет.
5
HP-ID:
Одновременно подключите кабель к HP-ID и разъему гарнитуры, и подключите его к внешнему блоку
для наушников. При подключении наушников к блоку для наушников он работает так же, как и наушники.
6
COMMON INTERFACE
