Подключение через компонентный разъем
Для светодиодных телевизоров моделей 7000/7500

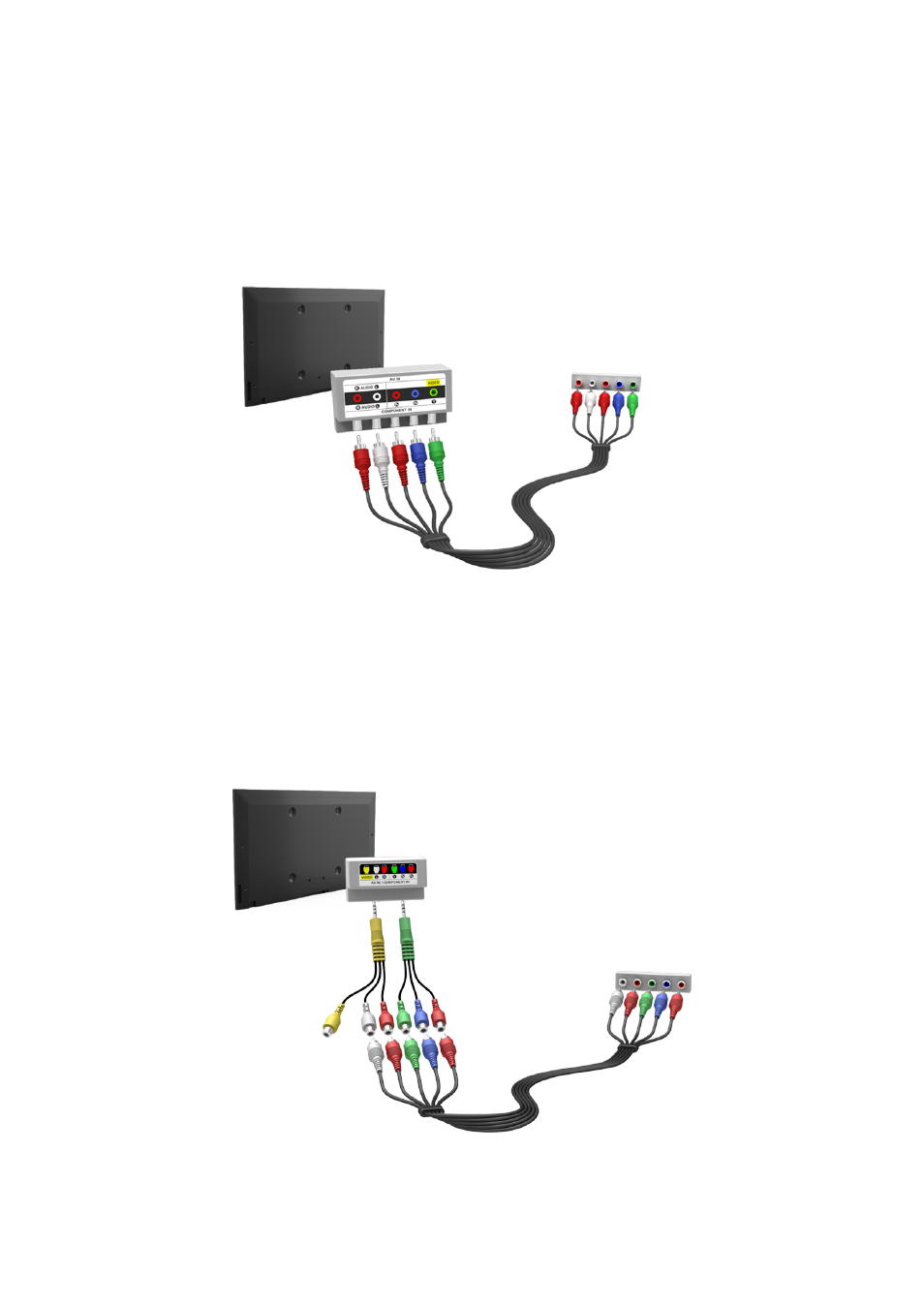

Ознакомьтесь со схемой и подключите входные компонентные видео- и аудиоразъемы телевизора к
выходным компонентным видео- и аудиоразъемам внешних устройств при помощи компонентного кабеля,
совмещая разъемы по цвету, как показано на рисунке.
Для моделей светодиодных серии 8000, 8500 и плазменных
телевизоров серии 8500
Ознакомьтесь со схемой и подключите компонентный кабель к двум удлинительным кабелям (разъем 3,5
мм - RCA ("тюльпан")) из комплекта, совмещая разъемы по цвету. Подключите эти два штекера ко входным
компонентным видео- и аудиоразъемам телевизора, а пять разъемов на другом конце подключите к
выходным компонентным видео- и аудиоразъемам внешних устройств, как показано на рисунке.
