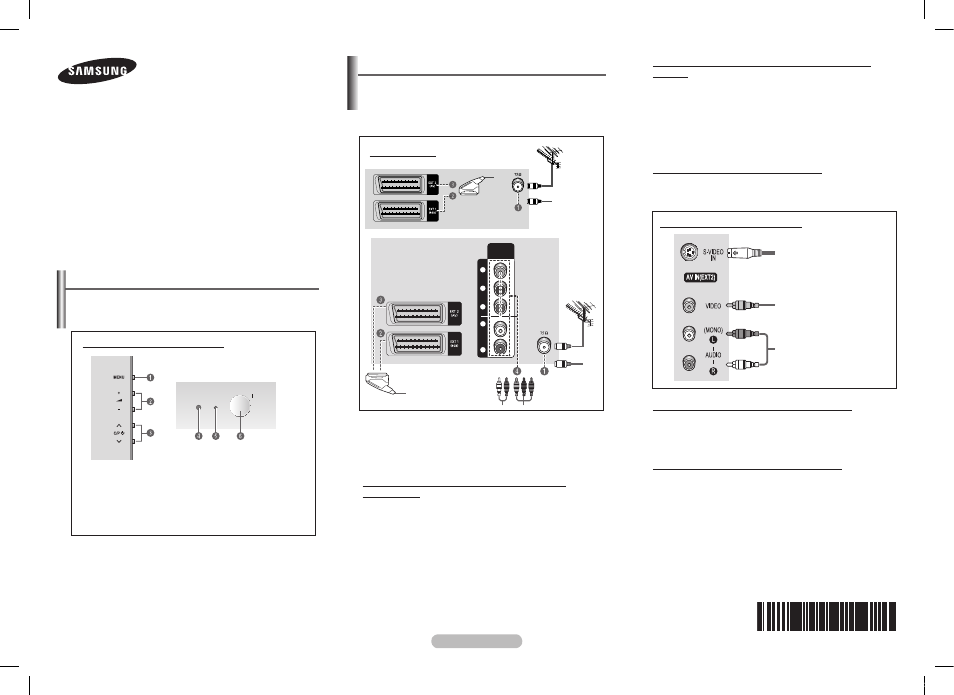

Русский -

Фактическая конфигурация телевизора может

отличаться от описания в данном руководстве (в

зависимости от модели).

При подключении аудио- или видеосистемы к

телевизору следите за тем, чтобы все компоненты

были выключены. Убедитесь в совпадении цветной

маркировки входных разъемов и разъемов кабелей.

Подключение к антенне или сети кабельного

телевидения
Подсоедините входной кабель антенны или сети к 1

(коаксиальный разъем 75 Ω).

Для просмотра телевизионных каналов необходимо,

чтобы сигнал поступал от одного из следующих

источников: внешняя антенна, кабельная телевизионная

сеть или спутниковая сеть.

В тех случаях, когда используется комнатная антенна, при

настройке телевизора ее, возможно, придется повернуть,

чтобы получить четкое изображение без помех.

продолжение..

Подсоединение к входному разъему S-Video
Разъемы 1 (S-VIDEO IN) и 3 (AUDIO-L/R) используются

для подключения устройств с выходом S-Video, таких как

видеокамеры или видеомагнитофоны.

Подсоединение к входным разъемам RCA
Разъемы 3 (AUDIO-L/R) и 2 (VIDEO) используются

для подключения таких устройств, как видеокамеры,

проигрыватели видеодисков или игровые приставки.

При подсоединении внешнего источника к

разъемам AV на передней (или боковой) панели

и к разъемам на задней панели, разъемы AV на

передней (или боковой) панели имеют приоритет.

В некоторых моделях кнопки 3 могут использоваться

для включения телевизора, когда он находится в

режиме ожи дания.

Кнопки 2 и 3 выполняют те же функции, что и

кнопки ◄/►/▲/▼ на пульте ДУ.

Если пульт управления вышел из строя или был

утерян, можно использовать элементы управления на

панели телевизора.

Передняя (или боковая) панель

1

Отображение экранного меню

2

Регулировка громкости

3

Выбор каналов

4

Датчик приема сигнала пульта

дистанционного управления

5

Индикатор

6

Включение/выключение питания

AA68-03967A-04

Сеть

кабельного

телевидения

Задняя панель

или

1

Вход S-Video

2

Видеовход

3

Аудиовход

Передняя (или боковая) панель

Панель управления

(в зависимости от модели)

Цвет и форма устройства могут различаться в

зависимости от модели.

Цветной теЛевИЗоР

Руководство пользователя

Перед началом эксплуатации устройства внимательно

прочитайте настоящее руководство и сохраните его для

будущего использования.

Зарегистрируйте устройство по адресу:

www.samsung.com/global/register

CS29Z45Z3Q/CS29Z47Z3Q/

CS29Z50Z3Q/CS29Z50Z4Q/

CS29Z584Q/CS29A751J4/

CS29B850F4

Соединительная панель

Подсоединение к входным/выходным разъемам

SCART.

Разъемы SCART2 и SCART3 используются для

такого оборудования, как видеомагнитофон, DVD-

проигрыватель, декодер, приемник спутникового

телевидения, игровая приставка или проигрыватель

видеодисков. Разъем SCART2 используется для

оборудования с выходом RGB, такого как игровые

приставки или проигрыватели видеодисков.
Подключение к компонентному входу

Разъемы RCA4 используются для такого оборудования,

как DVD-проигрыватели с компонентным выходом.

COMPONENT IN

(480i/480p/576i/576p/

720p/1080i/1080p)

Y

P

B

P

R

L

R

I
I

AUDIO

Сеть

кабельного

телевидения

или

AA68-03967A.indd 1

2009-02-12 오후 1:47:26
