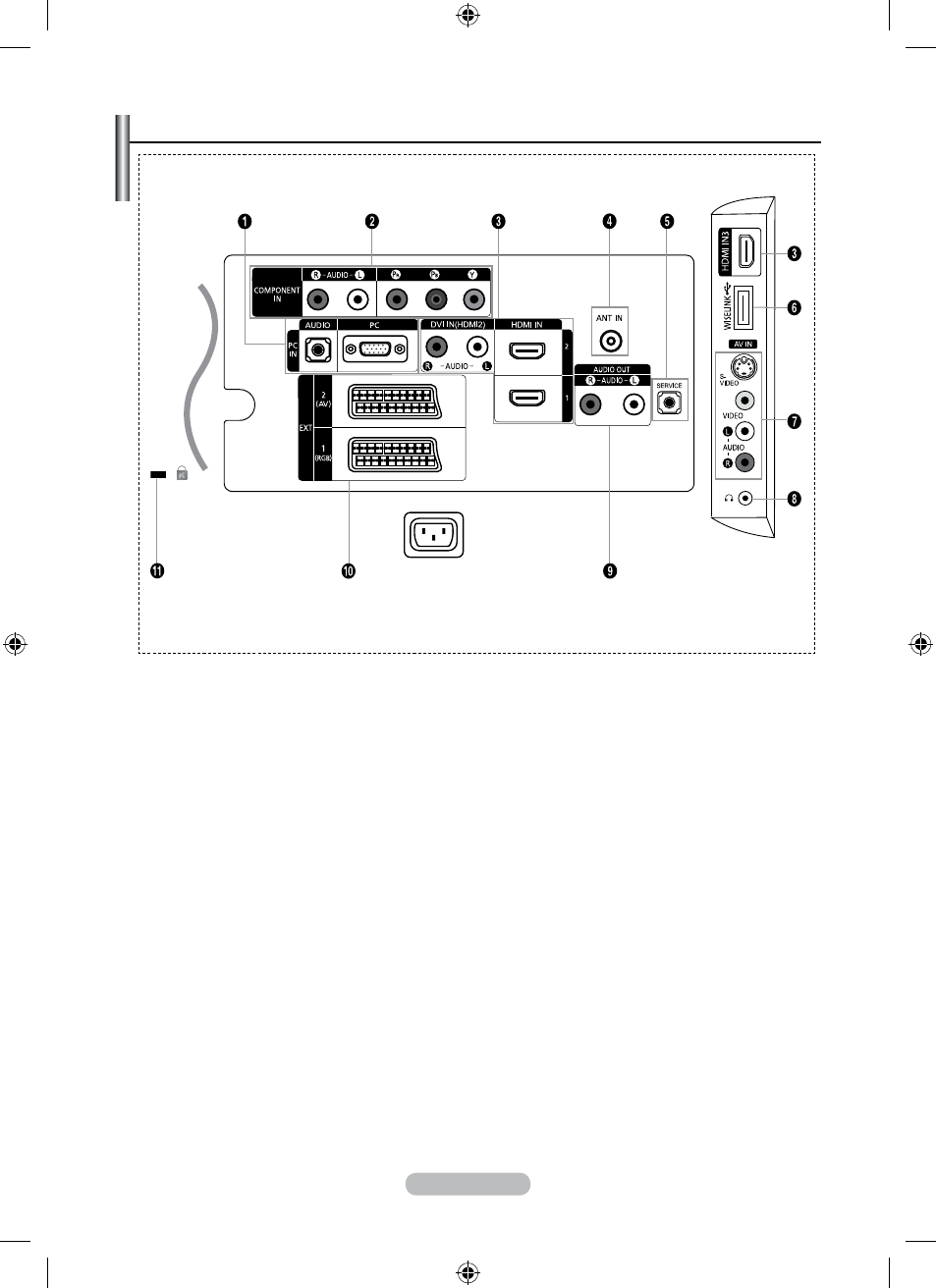

Огляд панелі з’єднань
Перед тим, як під’єднати зовнішній пристрій до телевізора, перевірте, чи вимкнено живлення.
Під’єднуючи зовнішній пристрій, пам’ятайте, що кольори кабелів повинні відповідати кольорам роз’ємів.
1 PC IN [PC] / [AUDIO]
Використовуються для підключення до вихідних відео та аудіо роз’ємів комп’ютера.
2
COMPONENt IN
Під’єднайте компонентні відеокабелі (постачаються додатково) до компонентного роз’єму (“P
R
”, “P
B
”, “Y”)
на задній панелі телевізора, а інші кінці – до відповідних компонентних відео виходів програвача DVD-
дисків.
Якщо потрібно під’єднати декодер каналів кабельного телебачення та DVD-програвач, необхідно під’єднати
декодер до DVD-програвача, а DVD-програвач - до компонентного (“P
R
”, “P
B
”, “Y”) роз’єму телевізора.
Роз’єми P
R
, P
B
та Y на пристроях із компонентним інтерфейсом (DVD-програвач) можуть часом бути
позначені як Y, B-Y і R-Y або Y, Cb і Cr.
Під’єднайте аудіокабелі RCA (постачаються додатково) до роз’єму “R - AUDIO - L” на задній панелі
телевізора, а інші кінці – до відповідних аудіовиходів програвача DVD-дисків.
3
HDMI IN , HDMI IN , HDMI IN
Підтримує з’єднання між аудіо/відео пристроями, які мають вихід HDMI (цифрові приставки, DVD-програвачі).
За умови з’єднання HDMI - HDMI, додаткове з’єднання для передачі звуку не потрібне.
Для з’єднання за допомогою кабелю HDMI/DVI слід використовувати вхід HDMI IN 2.
Що таке HDMI?
Інтерфейс HDMI (High Definition Multimedia interface) дозволяє передавати відео сигнал високої чіткості
та багатоканальний цифровий звук.
Роз’єм HDMI/DVI можна використовувати для DVI-з’єднання із зовнішніми пристроями за умови
наявності відповідного кабелю (не входить в комплект). Різниця між пристроями HDMI та DVI у тому,
що пристрої HDMI менші за розмірами, мають вбудовану функцію кодування HDCP (High Bandwidth
Digital Copy Protection) та підтримують багатоканальний цифровий звук.
➣
➣
-
-
-
-
-
-
-
-
➣
-
-
Форма і колір виробу можуть відрізнятися, залежно від моделі.
➣
Вхід для кабелю
живлення
[Роз’єми на бічній панелі]
