Добавление хладагента – Инструкция по эксплуатации Samsung AQV12PSBNSER
Страница 35
35
РУ
CC
KИ
Й

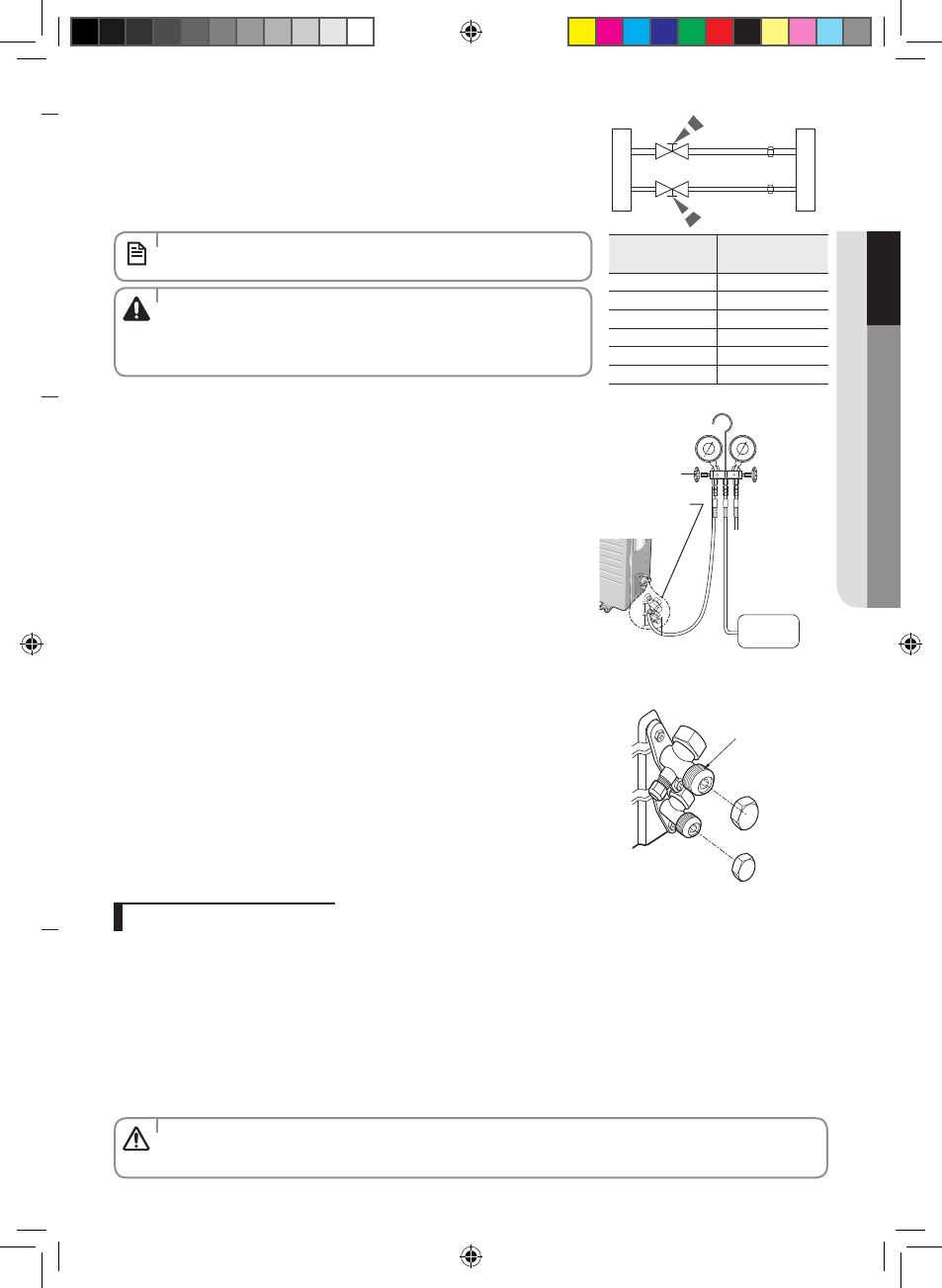

1. Подсоедините все трубки сборки к соответствующим вентилям
наружного блока и затяните накидные гайки.
2. Затяните накидную гайку сначала рукой, а затем с помощью
динамометрического ключа, прилагая следующий крутящий момент:
3. Подключите заправочный шланг со стороны коллектора манометра
низкого давления к сервисному отверстию газа, как показано на
рисунке.
4. Откройте вентиль низкого давления на коллекторе манометра
низкого давления, поворачивая его против часовой стрелки.
5. Удаляйте воздуха из внутреннего блока и трубопроводов с помощью
вакуумного насоса примерно 15 минут.
Убедитесь, что примерно через 10 минут манометр показывает -0,1 МПа
(-76 см рт. ст.).
Эта процедура очень важна, чтобы избежать утечки газа.
Закройте вентиль на стороне манометра низкого давления, поворачивая
его вращением по часовой стрелке.
Отключите вакуумный насос
Понаблюдайте в течение 2 минут, изменяется ли давление газа.
Отсоедините шланг со стороны манометра низкого давления.
6. Установите золотник вентиля сервисного отверстия для жидкости и
газа в открытое положение.
7. Наденьте гайки на шпиндель вентиля и на крышку сервисного
отверстия, и затяните их динамометрическим ключом крутящим
моментом 183 кгс•см.
8. Проверьте отсутствие утечки газа, обратив особое внимание на гайки
шпинделя 3-ходового крана и на крышку сервисного отверстия (см.
стр. 37).
Вакуумный
насос
Манометр коллектора
Вентиль
Сервисное отверстие для газа
<Низкое давл
ение>
Сервисное отверстие для
жидкости
<Высокое давление>
(Предотвращение
обратного течения)
• Воздух, в котором имеется влага, оставшаяся в контуре охлаждения, может привести к нарушению работы компрессора.
• При установке изделия всегда обращайтесь в сервисный центр или в профессиональное монтажное агентство.
Наружный блок
Внутренний блок
Сторона трубки с газом
Сторона трубки с жидкостью
Наружный
диаметр
Крутящий
момент (кгс • см)
ø6,35 мм
140~170
ø9,52 мм
250~280
ø12,70 мм
380~420
ø15,88 мм
440~480
ø19,05 мм
990~1210
ø22,23 мм
990~1210
• Приложение чрезмерного крутящего момента может стать причиной
утечки газа.
B
(Жидкость)
Гайка шпинделя
Шпиндель
вентиля
A
(Газ)
Добавляйте хладагент в соответствии со следующей таблицей:
Если вы пользуетесь трубками длиной более 5 м,
то на каждый дополнительный метр необходимо добавлять ‘15' грамм
хладагента R410A.
Если вы пользуетесь трубками длиной менее 5 м,
то достаточно выполнить обычную продувку
Дополнительные подробности приведены в Руководстве для пользователя.
Добавление хладагента
• Выполните электрические соединения и оставьте систему в режиме
"stand by" (Ожидание). Не включайте систему!
Это необходимо для лучшей работы в вакууме (положение
Электронного расширительного клапана полностью ОТКРЫТОЕ).
ПРИМЕЧАНИЕ
ВНИМАНИЕ
ОСТОРОЖНО
