Pyccкий
15 |
03
Подключения

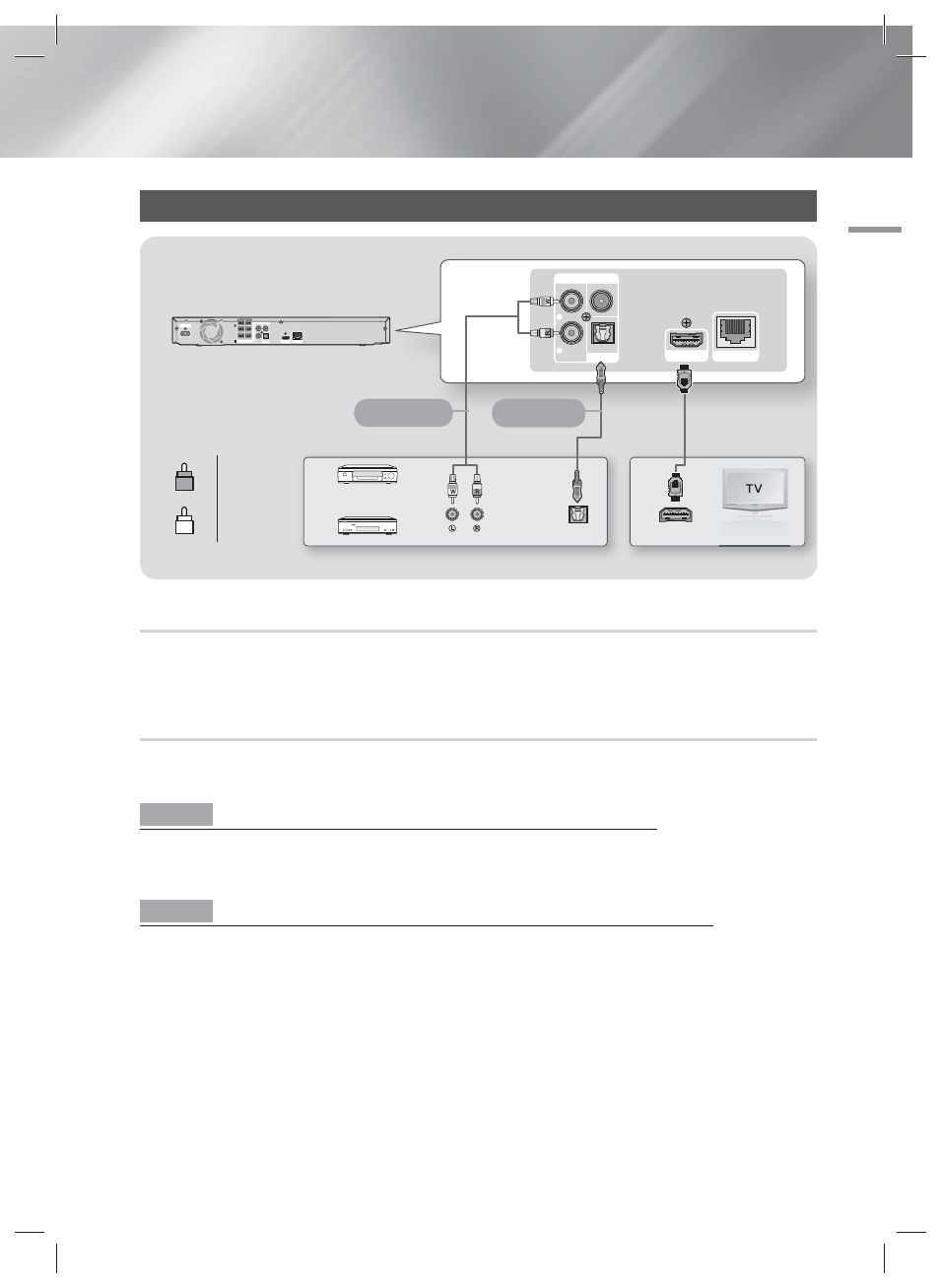

Подключение к телевизору/внешним устройствам
HDMI OUT LAN
POWER AUX IN FM ANT
OPTICAL DIGITAL AUDIO IN
L
R SPEAKERS OUT CENTER SUBWOOFER
FRONT L
SURROUND L
FRONT R
SURROUND R
SPEAKER IMPEDANCE : 3
Ÿ
HDMI OUT LAN
AUX
IN FM ANT
OPTICAL
DIGITAL
AUDIO IN
L
R
OPTICAL OUT HDMI IN
R
Красный
W
Белый
Способ 1
Способ 2
Внешние устройства
Подключение к телевизору
Подключите кабель HDMI (не входит в комплект) к выходу HDMI OUT на задней панели устройства и входу HDMI IN
на телевизоре. Если телевизор поддерживает функцию ARC, звук телевизора можно воспроизводить с домашнего
кинотеатра только с помощью подключения данного кабеля. Для получения дополнительной информации см. стр.
19 данного руководства и раздел о функции ARC руководства пользователя телевизора.
Подсоединение внешних устройств
Чтобы выбрать нужный режим для внешнего устройства после его подключения, нажмите кнопку FUNCTION. При
каждом нажатии этой кнопки режим изменяется в следующем порядке : BD/DVD D. IN AUX FM
Ниже описываются два способа подключения внешних устройств к домашнему кинотеатру.
Способ 1 ВХОД AUX : подключение внешнего аналогового устройства
С помощью аудиокабеля RCA (не входит в комплект), подключите разъем AUDIO IN на устройстве к разъему
AUDIO OUT на внешнем аналоговом устройстве.
 Выберите режим AUX.
• Убедитесь в соответствии цветов подключаемого кабеля с цветами разъемов ввода-вывода.
Способ 2 ОПТИЧЕСКИЙ : подключение внешнего цифрового аудиоустройства
Для подключения цифрового аудиовыхода устройства с цифровым сигналом, например приемник кабельного и
спутникового телевидения (телеприставка).
С помощью цифрового оптического кабеля (не входит в комплект) подключите разъем оптического цифрового
аудиовыхода на устройстве к разъему оптического цифрового аудиовхода на внешнем цифровом устройстве с
помощью цифрового оптического кабеля.
 Выберите режим D. IN.
| ПРИМЕЧАНИЕ |
\ Для просмотра видео с помощью приемника кабельного/спутникового телевидения следует соединить разъем
видеовыхода данного устройства непосредственно с разъемом видеовхода телевизора.
\ Данная система поддерживает частоты дискредитации внешних цифровых устройств 32 кГц и выше.
\ Данная система поддерживает только аудиоформаты DTS и Dolby Digital.Аудио в формате MPEG и формат
битового потока не поддерживаются.
