Русский - 4

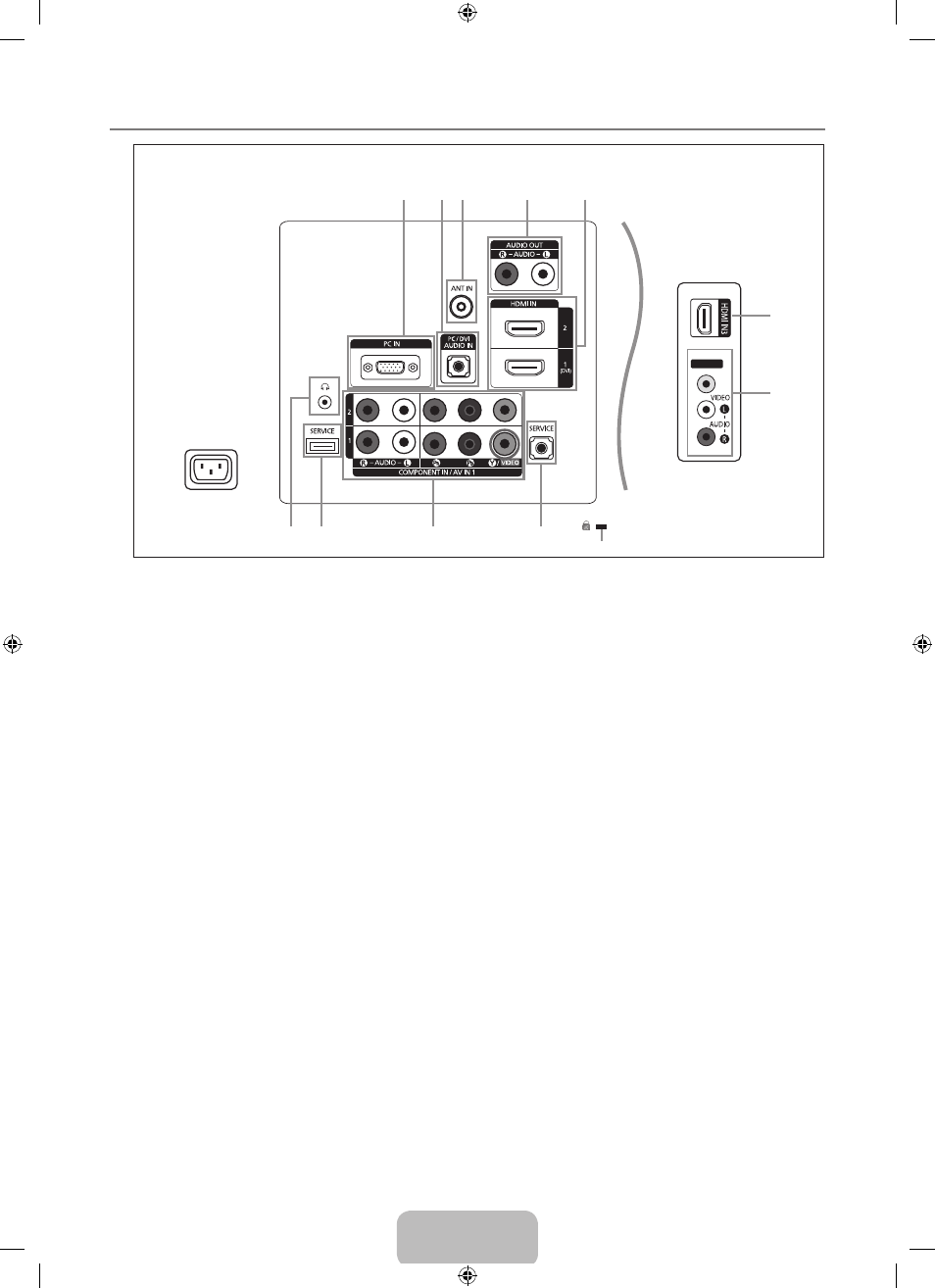

Соединительная панель
Цвет и форма устройства могут различаться в зависимости от модели.
1
PC IN
Подсоединение к гнезду видео- и аудиовыхода ПК.
Если ваш компьютер поддерживает подключение HDMI, его можно подключить к разъему
HDMI IN (DVI), или 3.
Если ваш компьютер поддерживает подключение DVI, его можно подключить к разъему
HDMI IN (DVI) / PC/DVI
AUDIO IN.
2
PC/DVI AUDIO IN
Подсоединение к гнезду аудиовыхода ПК.
Аудиовыходы DVI для подключения внешних устройств.
3
ANT IN
Подключение к антенне или системе кабельного телевидения.
4
AUDIO OUT [R-AUDIO-L]
Соедините с помощью аудиокабелей RCA разъемы
AUDIO OUT [R-AUDIO-L], расположенные на задней
панели телевизора, с соответствующими разъемами аудиовхода усилителя или домашнего кинотеатра с
DVD-проигрывателем.
5
HDMI IN (DVI), , 3
Подключение к гнезду HDMI устройства, оснащенного выходом HDMI.
При соединении двух устройств с помощью разъема HDMI дополнительный аудиокабель не требуется.
Что такое HDMI?
HDMI (High-Definition Multimedia Interface) – это интерфейс, который обеспечивает передачу цифровых аудио- и
видеосигналов по одному кабелю.
Различие между HDMI и DVI состоит в том, что устройство HDMI меньше по размеру и имеет функцию
кодирования HDCP (High Bandwidth Digital Copy Protection).
Для подключения к внешнему устройству используйте гнездо
HDMI IN (DVI). Для подключения к видеоразъему
используйте кабель DVI-HDMI или адаптер DVI-HDMI (DVI-HDMI) а для аудио – гнезда
PC/DVI AUDIO IN. При
использовании кабеля HDMI/DVI подключение следует выполнять через гнездо
HDMI IN (DVI).
¦
N
N
N
N
N
•
•
N
1
2 3
4
5
AV IN 2
7
8
9
0
!
5
6
[боковая панель телевизора]
[задняя панель телевизора]
Разъем для шнура питания
