Pyccкий _19
ПРЕДУПРЕЖДЕНИЯ

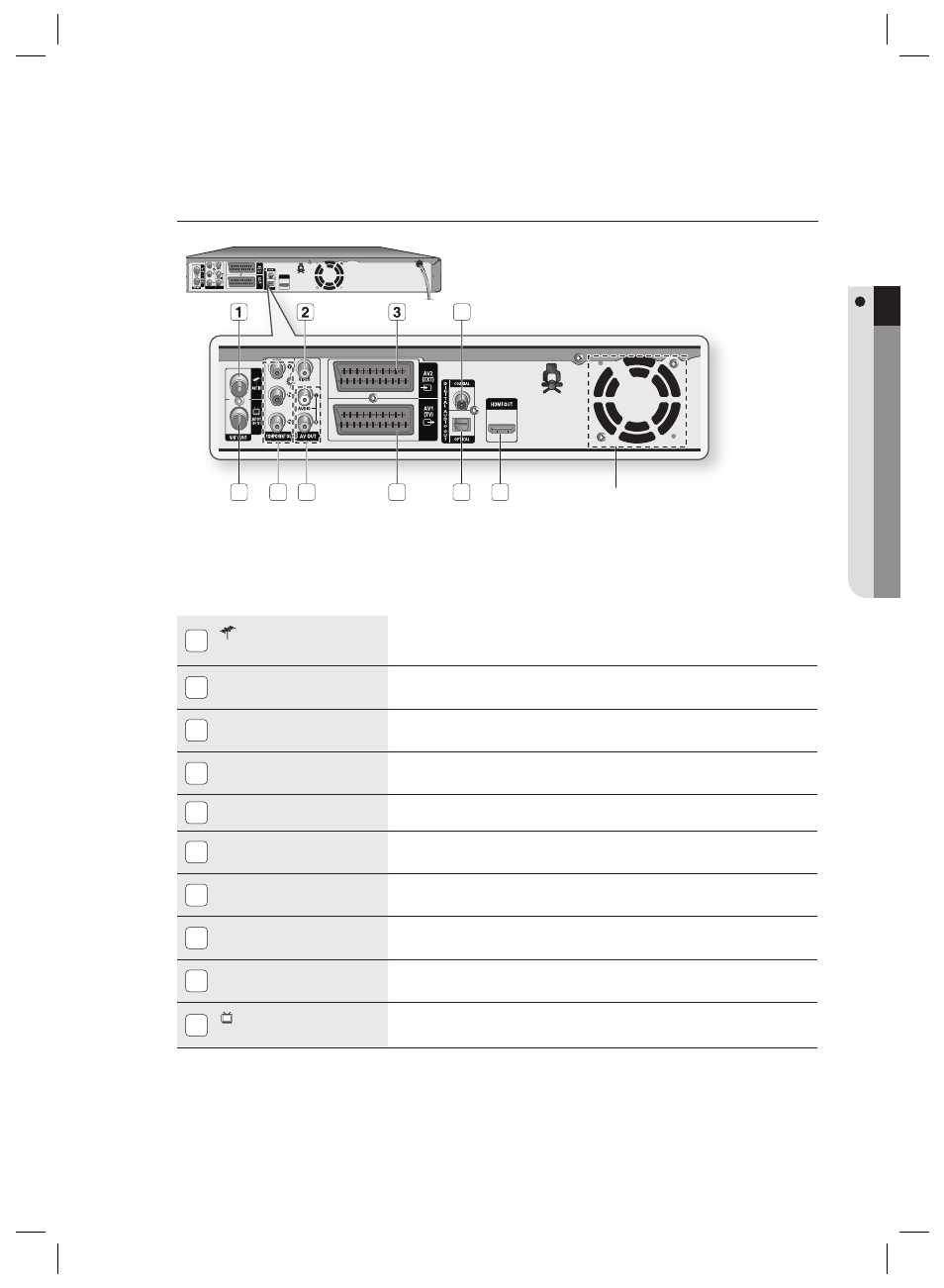

Задняя панель
1
Входной разъем для
антенны
Подключение ВЧ-кабеля от антенны. Подключение ВЧ-кабеля от антенны.
2 ВИДЕОВЫХОД
Для соединения со входом внешнего оборудования с использованием кабеля для
видеосигнала.
3
ВХОДНОЙ РАЗЪЕМ AV2 (EXT)
ТИПА СКАРТ
Подключение к оборудованию с выходным гнездом SCART.
4
ЦИФРОВОЙ АУДИОВЫХОД
(КОАКСИАЛЬНЫЙ)
Для подсоединения к усилителю с разъемом коаксиального цифрового аудио входа.
5 Выход HDMI OUT Подключение к оборудованию с входом HDMI.
6
ЦИФРОВОЙ АУДИОВЫХОД
(ОПТИЧЕСКИЙ)
Для подсоединения к усилителю с разъемом оптического цифрового аудио входа.
7
ВЫХОДНОЙ РАЗЪЕМ AV1 (TV)
ТИПА СКАРТ
Подключение к оборудованию с входным гнездом SCART.
8 АУДИОВЫХОД
Для соединения с аудиовходом внешнего оборудования с использованием кабелей для
аудиосигнала.
9
ВЫХОД КОМПОНЕНТНОГО
ВИДЕОСИГНАЛА
Подключение к оборудованию, имеющему видеовход компонента.
10
Выходной ВЧ-разъем для
подключения к телевизору
Подключение ВЧ-кабеля к входу антенны.
9 8 7 6 5
4
10
Вентилятор
Вентилятор всегда вращается при включенном
питании.
При установке изделия обеспечьте как минимум 10
см свободного пространства со всех сторон от
вентилятора.
