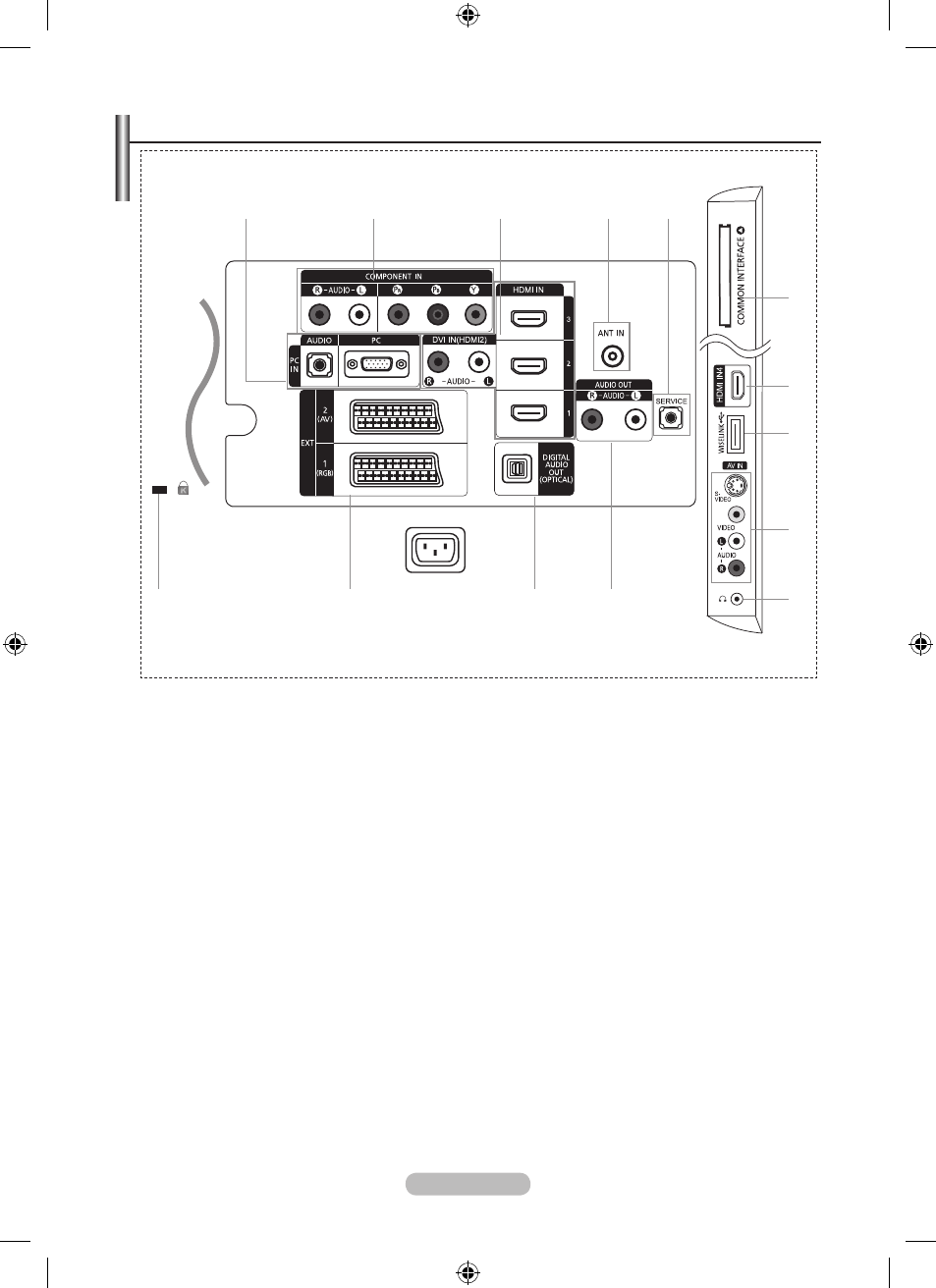

Соединительная панель
При подключении внешнего устройства к телевизору убедитесь, что питание данного устройства
выключено.
Подключая внешнее устройство, проследите, чтобы цвет соединительного разъема совпадал с цветом
кабеля.
1 PC IN[PC] / [AUDIO]
Подсоединение к разъему видео- и аудиовыхода ПК.
2 COMPONENT IN
Подсоедините один конец компонентного видеокабеля (поставляется дополнительно) к
компонентному разъему (“P
R
”, “P
B
”, “Y”) на задней панели телевизора, а другой конец - к
соответствующему компонентному разъему видео выхода устройства DTV или проигрывателя
DVD-дисков.
Если требуется подключить к телевизору одновременно видеоприставку и устройство DTV
(или проигрыватель DVD), необходимо подключить видеоприставку к устройству DTV (или
проигрывателю DVD), после чего подключить устройство DTV (или проигрыватель DVD) к
компонентному разъему (“P
R
”, “P
B
”, “Y”) телевизора.
Разъемы P
R
, P
B
и Y компонентных устройств (DTV или DVD) иногда имеют маркировку Y, B-Y и
R-Y или Y, Cb и Cr.
Соедините с помощью аудиокабелей RCA (поставляется дополнительно) разъемы
“R - AUDIO - L”, расположенные на задней панели телевизора, с соответствующими
разъемами аудиовыхода устройства DTV или проигрывателю DVD.
3 HDMI IN , HDMI IN , HDMI IN , HDMI IN
Поддерживает AV-устройства с возможностью подключения через интерфейс HDMI (приставки,
проигрыватели DVD)
При соединении двух устройств с помощью разъема HDMI дополнительный аудиокабель не
требуется.
При использовании кабеля HDMI/DVI необходимо выполнить подключение к гнезду HDMI IN 2.
➣
➣
-
-
-
-
-
-
-
-
6
0
Цвет и форма устройства могут различаться в зависимости от модели. ➣
Разъем для шнура питания
[Разъемы на боковой панели]
1 2 3 4 5
3
7
8
9 ! @ #
