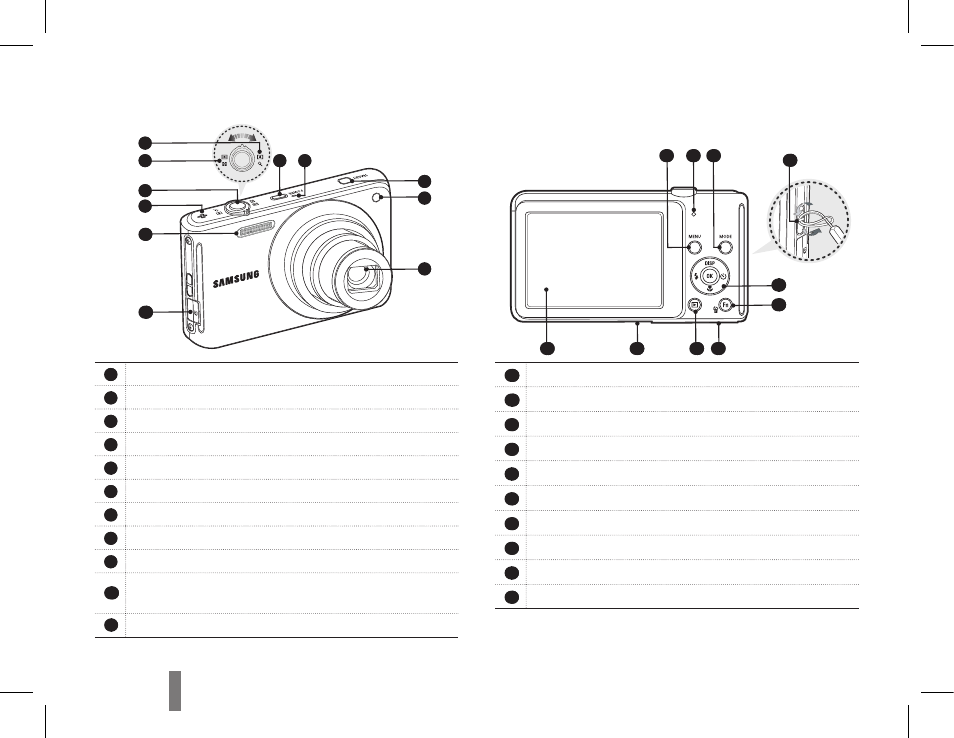

Схема камеры
1 Динамик
2 Кнопка затвора
3 Рычажок зума W (Эскизы)
4 Рычажок зума Т (Цифровой зум)
5 Кнопка питания (POWER)
6 Микрофон
7 “умные” кнопки
8 Подсветка автофокуса / индикатор автоспуска
9 Объектив/крышка объектива
10
Гнезда подключения USB / AV и кабеля питания
постоянного тока
11 Фотовспышка
12 Кнопка меню (MENU)
13 Индикатор состояния
14 Кнопка селектора режимов MODE
15 Ушко крепления ремешка для переноски
16 Кнопка перемещения / кнопка OK
17 Кнопка Fn / УДАЛИТЬ
18 Крышка отсека аккумуляторной батареи
19 Кнопка просмотра
20 Гнездо для штатива
21 ЖК-дисплей
