Жалғау панелі
Дыбыстауыш немесе бейне жүйесін теледидарға жалғаған кезде, барлық элементтердің ажыратылғанына көз жеткізіңіз.
Сыртқы құрылғыны жалғаған кезде қосылым түйіспесінің түсін сымның түсіне сәйкес келтіріңіз.
N
N

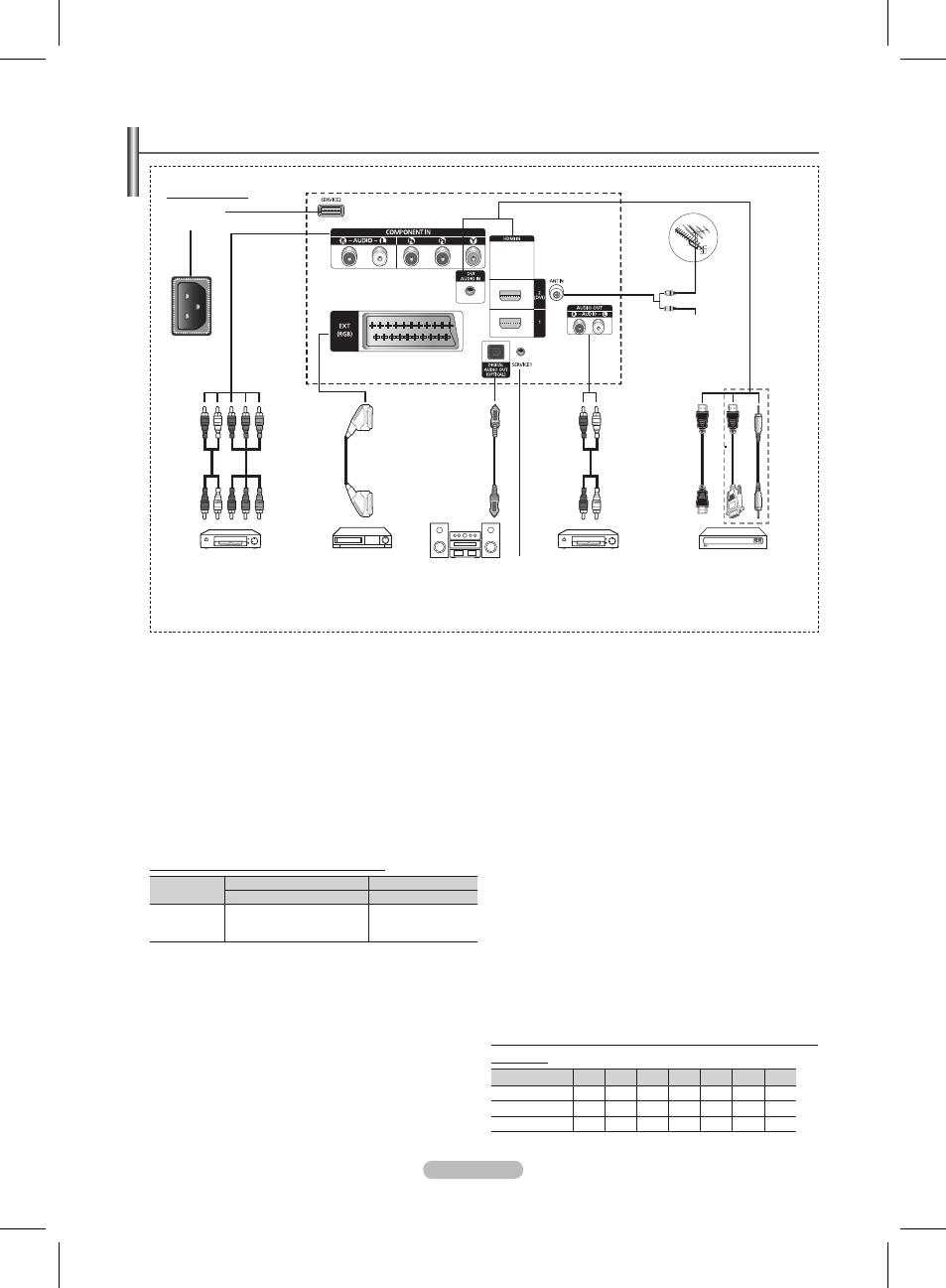

Артқы панель
Құрылғының түсі мен пішіні үлгі түріне байланысты әр түрлі болуы мүмкін.
N
1
POWER IN
Құрылғымен бірге жеткізілген қорек сымын жалғаңыз.
2
SERVICE 1,
Қызмет көрсетуге арналған ағытпа.
3
COMPONENT IN
Компонентке арналған дыбыстауыш (AUDIO L/R) және
бейне (Y/P
B
/P
R
) кіріс ұяшықтары.
4
EXT (RGB)
Бейнемагнитофон, DVD ойнатқыш, бейне ойындар
немесе бейне дискі ойнатқыштары сияқты сыртқы
құрылғыларға арналған кіріс және шығыс ұяшықтары.
Кіріс/шығыс техникалық сипаттамалары
Ағытпа
Кіріс
Шығыс
Video Audio(L/R) RGB
Video + Audio(L/R)
EXT
.
✔
.
✔
.
✔
Теледидар немесе DTV
сигналдарына арналған
шығыстар ғана бар.
5
DIGITAL AUDIO OUT (OPTICAL)
Сандық Аудио Құрамдас бөлігіне байланыстырылыңыз.
6
AUDIO OUT(AUDIO R/L)
Теледидардан шығатын RCA дыбыстағыш сигналдарын
аудио жабдық сияқты сыртқы сигнал көзіне жалғаңыз.
7
HDMI IN 1, (DVI)
За умови з’єднання HDMI - HDMI, додаткове з’єднання
для передачі звуку не потрібне.
- Для з’єднання за допомогою кабелю HDMI-DVI слід
використовувати вхід HDMI IN 2 (DVI).
Що таке HDMI?
- Стандарт зв’язку
High Definition Multimedia interface.
(мультимедійний інтерфейс високої чіткості)
дозволяє передавати відеосигнал високої чіткості та
багатоканальний цифровий звук.
- Роз’єм HDMI/DVI можна використовувати для
DVI-з’єднання з додатковими пристроями за
умови наявності відповідного кабелю (не входить
в комплект).Різниця між пристроями HDMI та DVI
у тому, що пристрої HDMI менші за розмірами,
мають вбудовану функцію кодування HDCP (High
Bandwidth Digital Copy Protection) та підтримують
багатоканальний цифровий звук.
DVI AUDIO IN
Сыртқы құрылғыларға арналған DVI дыбыстауыш
шығыс ұялары.
8
ANT IN
Антенналық/кабельдік желіге арналған 75Ω коаксиалды
ағытпа.
HDMI/DVI және құрамдас құрылғыға арналған режимдерді
қолдайды
480i 480p 576i 576p 720p 1080i 1080p
HDMI/DVI 50 Hz
X
X
X
O
O
O
O
HDMI/DVI 60 Hz
X
O
X
X
O
O
O
Component
O
O
O
O
O
O
O
N
Кабельдік теледидар
желісі
немесе
1
4
3
2
6
5
немесе
8
7
2
