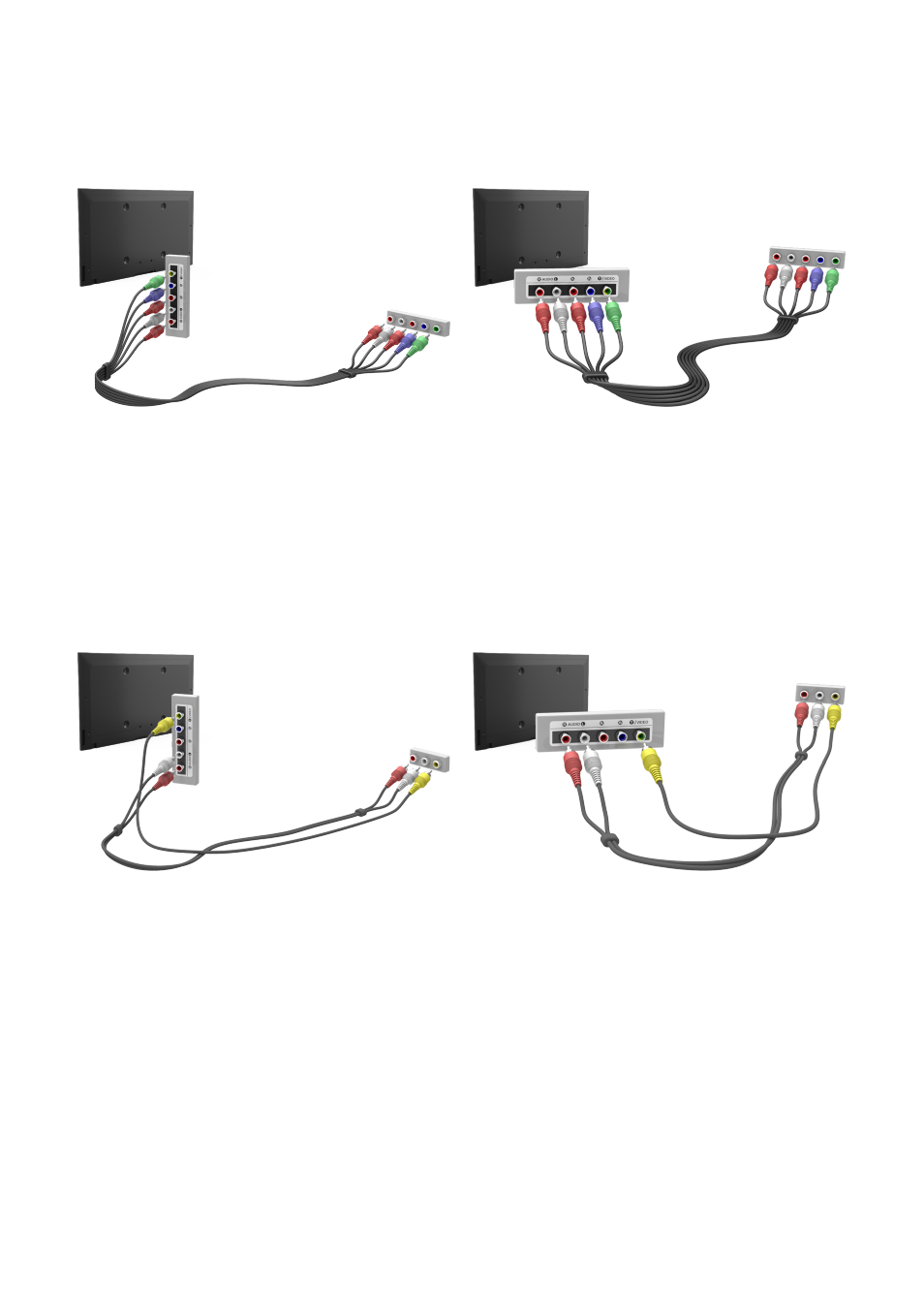

Подключение через компонентный разъем

Ознакомьтесь со схемой и подсоедините кабель AV к компонентным входным разъемам телевизора и
компонентным выходным разъемам устройства. Убедитесь, что цвет кабеля совпадает с цветом разъема.

Подключение через AV

Ознакомьтесь со схемой и подсоедините кабель AV ко внешним входным разъемам телевизора и выходным
разъемам AV устройства.
Если необходимо подключить внешний источник сигнала, подключите видеокабель к Y-образному
соединителю. Некоторые модели оснащены видеоразъемом. В этом случае подсоедините кабель к
видеоразъему.
