Подключение

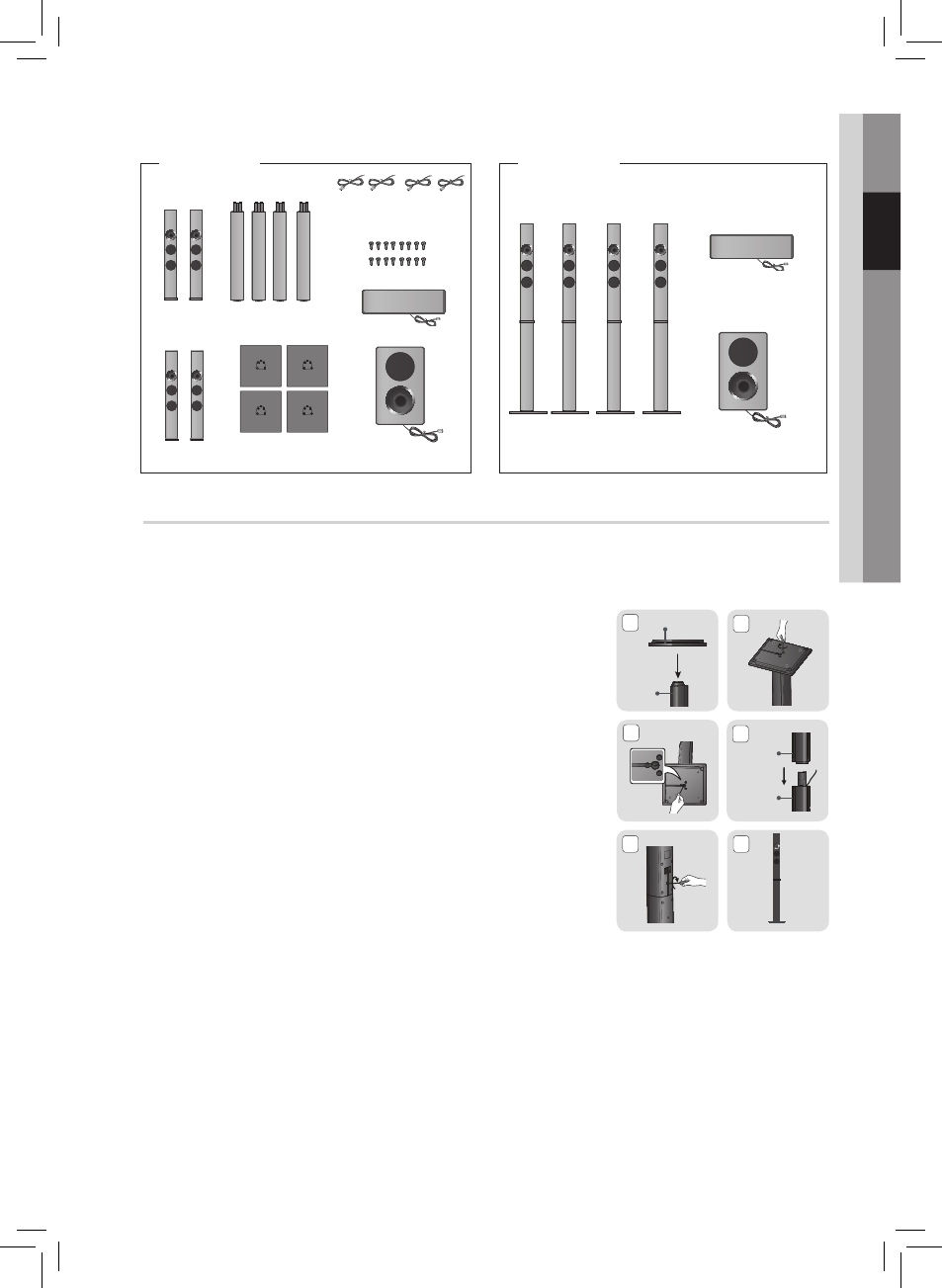

Установка громкоговорителей на высокую подставку
* только HT-E453K - Фронтальные громкоговорители
*
только HT-E455K - ФРОНТАЛЬНЫЙ/Громкоговорители объемного звучания
1. Переверните подставку и прикрепите ее к основанию подставки.
2. Вставьте три винта (5*15, для подсоединения стойки и основания стойки) в
три отмеченных отверстия и вкрутите их по часовой стрелке с помощью
отвертки, как показано на рисунке.
!
ВНИМАНИЕ : При использовании динамометрической отвертки
не прилагайте чрезмерных усилий. В противном случае ее можно
повредить, или она будет проворачиваться. (динамометрическая
отвертка - менее 15 кгс см)
3. Выпрямите прилагающийся провод динамика и вставьте его в отверстие,
расположенное в центре основания подставки.
4. Прикрепите верхний громкоговоритель к собранной подставке.
5. Вставьте другой большой винт (5*15, для подсоединения динамика и
стойки) в отверстие с задней стороны громкоговорителя и заверните с
помощью отвертки по часовой стрелке, как показано на рисунке.
6. Это внешний вид после установки громкоговорителя. Выполните
эти действия, чтобы установить другой динамик.
(
Л
) (
П
)
СТОЙКА
ОСНОВАНИЕ СТОЙКИ
КАБЕЛЬ
ГРОМКОГОВОРИТЕЛЕЙ
ОБЪЕМНОГО
ЗВУЧАНИЯ
(
Л
) (
П
)
HT-E455K
HT-E455K
ФРОНТАЛЬНЫЙ/
ГРОМКОГОВОРИТЕЛИ
ОБЪЕМНОГО ЗВУЧАНИЯ
ЦЕНТРАЛЬНЫЙ
ГРОМКОГОВОРИТЕЛЬ
САБВУФЕР
САБВУФЕР
ШУРУПЫ (5×15): 16ШТ
ФРОНТАЛЬНЫЕ
ЦЕНТРАЛЬНЫЙ
5
3
2
6
1
4
Стойка
Стойка
Громкоговоритель
Стойка Основа
