Инструкция по эксплуатации Samsung 242MP
Страница 24
A Настенный
кронштейн
B Кронштейн для
телевизора
C Винт: 8EA
D Шуруп: 4EA
E Анкер:
4EA
F Руководство по
установке

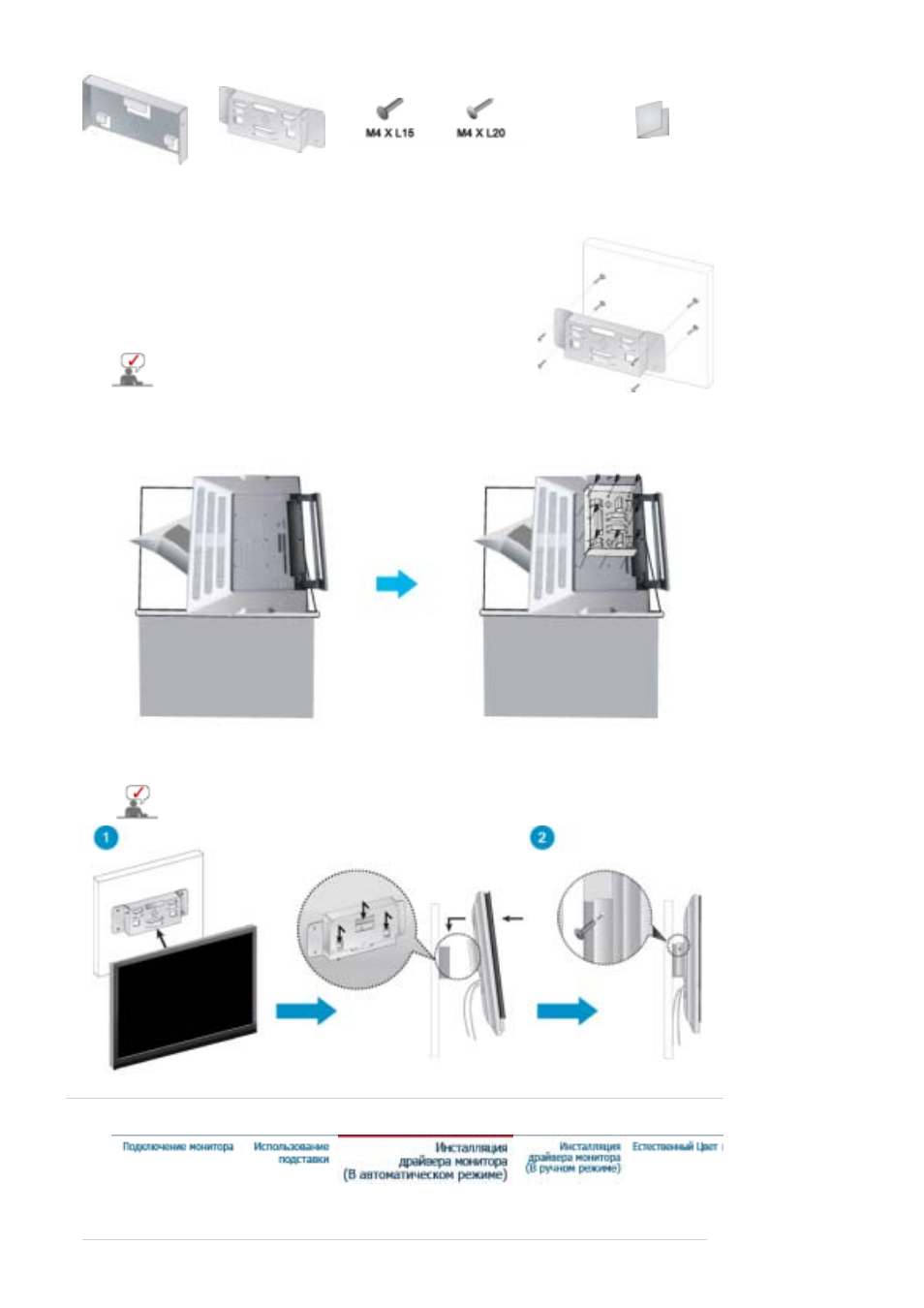

Установка настенного монтажного кронштейна
1. 1. Отметьте на стене точки для сверления отверстий.
2. Просверлите отверстие глубиной 35 мм в отмеченной точке.
3. Закрепите анкеры E в отверстиях на стене.
4. Совместите анкеры E c отверстиями в настенном кронштейне A и
прикрепите его шурупами к стене D.
Если кронштейн прикреплен к стене ненадежно,
жидкокристаллический телевизор может упасть.
2. 1.
Отключите питание и отсоедините кабель питания от розетки.
2. Положите телевизор на стол экраном вниз, предварительно подложив какой-либо мягкий
материал.
3. Прикрепите кронштейн B телевизора к задней панели телевизора и закрепите его винтами C.
3. 1.
Вставьте четыре держателя кронштейна B для телевизора в прорези настенного кронштейна
A .
2. Закрепите винтами C кронштейн для телевизора B на настенном кронштейне A .
Примечание. Прежде чем выполнять монтаж на стене, сначала
подсоедините к телевизору все кабели.
Установка поворотного устройства монитора
