54 | Краткое руководство пользователя

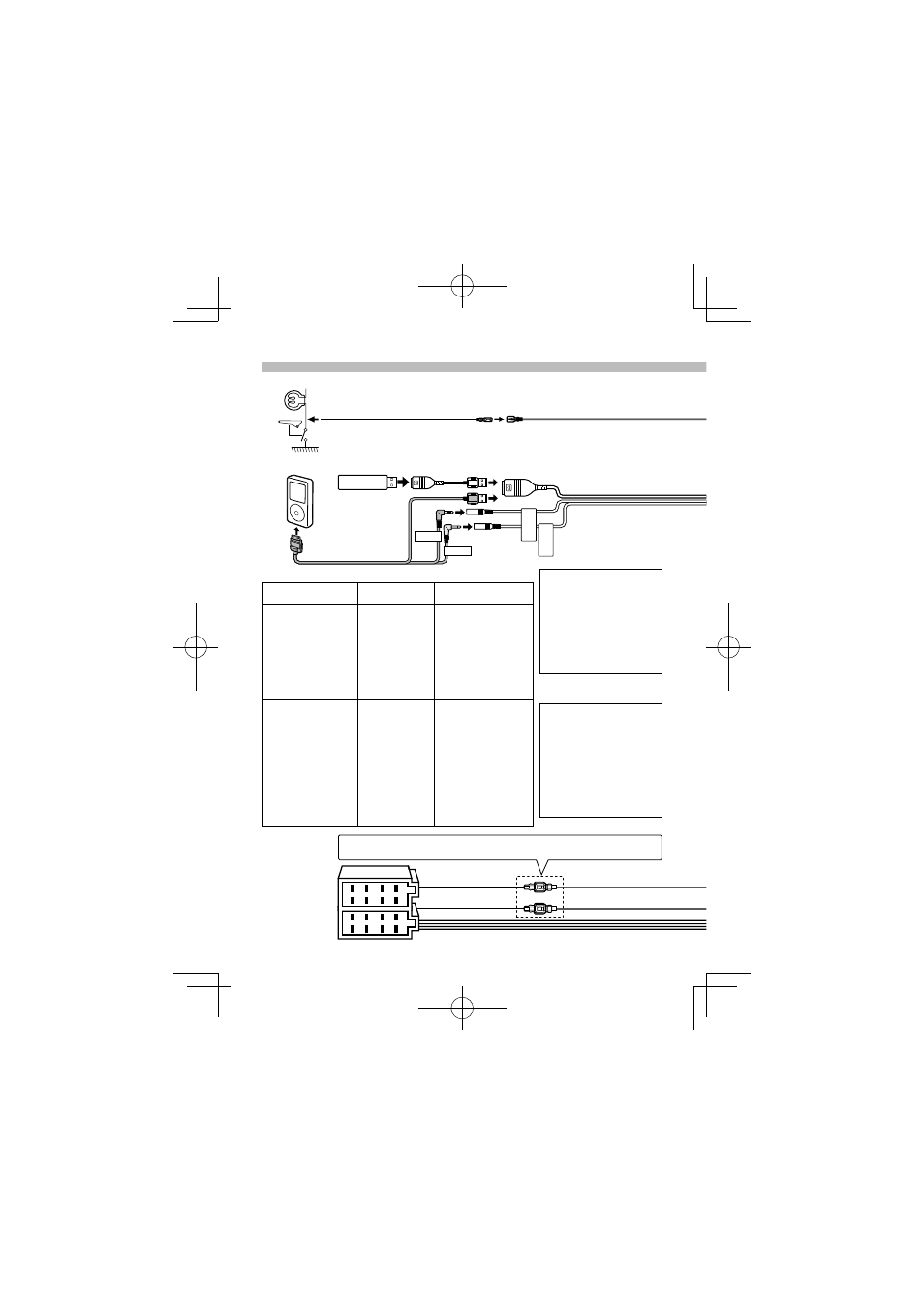

Подсоединение кабелей к гнездам для подключения
⁄
См. <Подключение разъёма ISO> (стр. 53).
Kабель зажигания
(красный)
Kабель батареи (жёлтый)
Штекер А–7 (красный)
Штекер А-4 (желтый)
Разъём A
Разъём B
Taблица функций разъёма
Номера штырьков
разъемов ISO Цвет кабеля Функции
Разъем для внешнего
источника питания
A-4
Желтый Аккумулятор
A-5 Синий/белый Управление питанием
A-6 Оранжевый/
белый Регулятор
освещенности
A-7 Kрасный Зажигание (АCC)
A-8 Черный Заземляющее
соединение (земля)
Разъем для
акустической
системы
B-1
Фиолетовый Задний правый (+)
B-2 Фиолетовый/
чёрный Задний правый (–)
B-3 Cерый Передний правый (+)
B-4 Серый/чёрный Передний правый (–)
B-5 Белый Передний левый (+)
B-6 Белый/чёрный Передний левый (–)
B-7 Зеленый Задний левый (+)
B-8 Зелёный/чёрный Задний левый (–)
⁄
• Полное сопротивление
катушки
громкоговорителя
: 4 – 8 Ом
• Максимальный ток
питания порта USB
: 500 мА
⁄
Не снимайте крышку, если
не используется кабель
USB. Контакт разъема с
металлическими частями
автомобиля приведет
к неисправности
устройства.
В целях безопасности обязательно подсоедините датчик парковки.
⁄
Подсоединяется к проводке переключателя датчика стояночного
тормоза автомобиля.
Провод датчика парковки
(светло-зеленый)
Провод датчика парковки,
соединительный кабель
(светло-зеленый) (принадлежность
3)
Соединитель USB (1 м)
Кабель iPod
(принадлежность
4)
iPod
(можно купить
в магазинах)
USB device (commercially available)
