РУCCKИЙ
57
ПОДСОЕДИНЕНИЕ/УСТАНОВКА

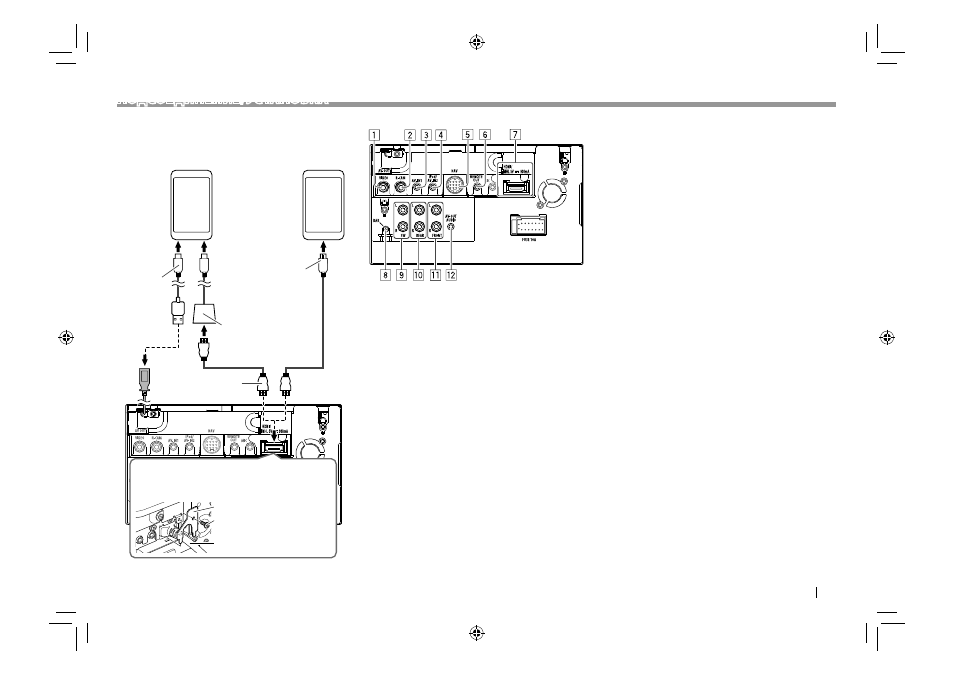

❏ Подключение с мартфона
Android и т. п. (с HDMI)
(продается отдельно)
Android и т. п. (с MHL)
(продается отдельно)
Micro USB
Micro HDMI (Tип D)
Адаптер с Micro HDMI на
HDMI
(продается отдельно)
KCA-HD100
(опционная
принадлежность)
Кабель с Micro
USB на USB
(продается
отдельно)
KCA-MH100
(опционная
принадлежность)
Кабель HDMI/MHL
6
7
При подсоединении коннектора HDMI/MHL закрепите
кабель HDMI/MHL с помощью крепежа (6) и винта
(7).
❏ Подключение внешних устройств
1 AV-OUT/Выход видеосигнала (Желтый)
2 Вход с камеры заднего вида (Желтый)
3 Вход аудио/видео (AV-IN1)*
1
4 Вход iPod/аудиовизуальный (iPod/AV-IN2)*
1
5 Вход NAVI I/F
6 Выход дистанционного управления ТВ-
тюнером
7 Вход HDMI/MHL
8 Вход антенны DAB*
2
9 Выход предусилителя низкочастотного
динамика (монофонический выход)
• Левый выход сабвуфера (Белый)
• Правый выход сабвуфера (Красный)
p Задний предвыход
• Левый аудиовыход (Белый)
• Правый аудиовыход (Красный)
q Передний предвыход
• Левый аудиовыход (Белый)
• Правый аудиовыход (Красный)
w Аудиовыход (мини-разъем ø3,5)
Мини-разъем стереофонического типа без
сопротивления
*
1
При подключении компонента для воспроизведения к
“AV-IN1” или “AV-IN2” используйте аудио-/видеокабель
CA-C3AV (опционная принадлежность).
*
2
Только для DDX5025DAB. Чтобы использовать цифровое радио,
подсоедините CX-DAB1 (опционная принадлежность).
