Русский | 25

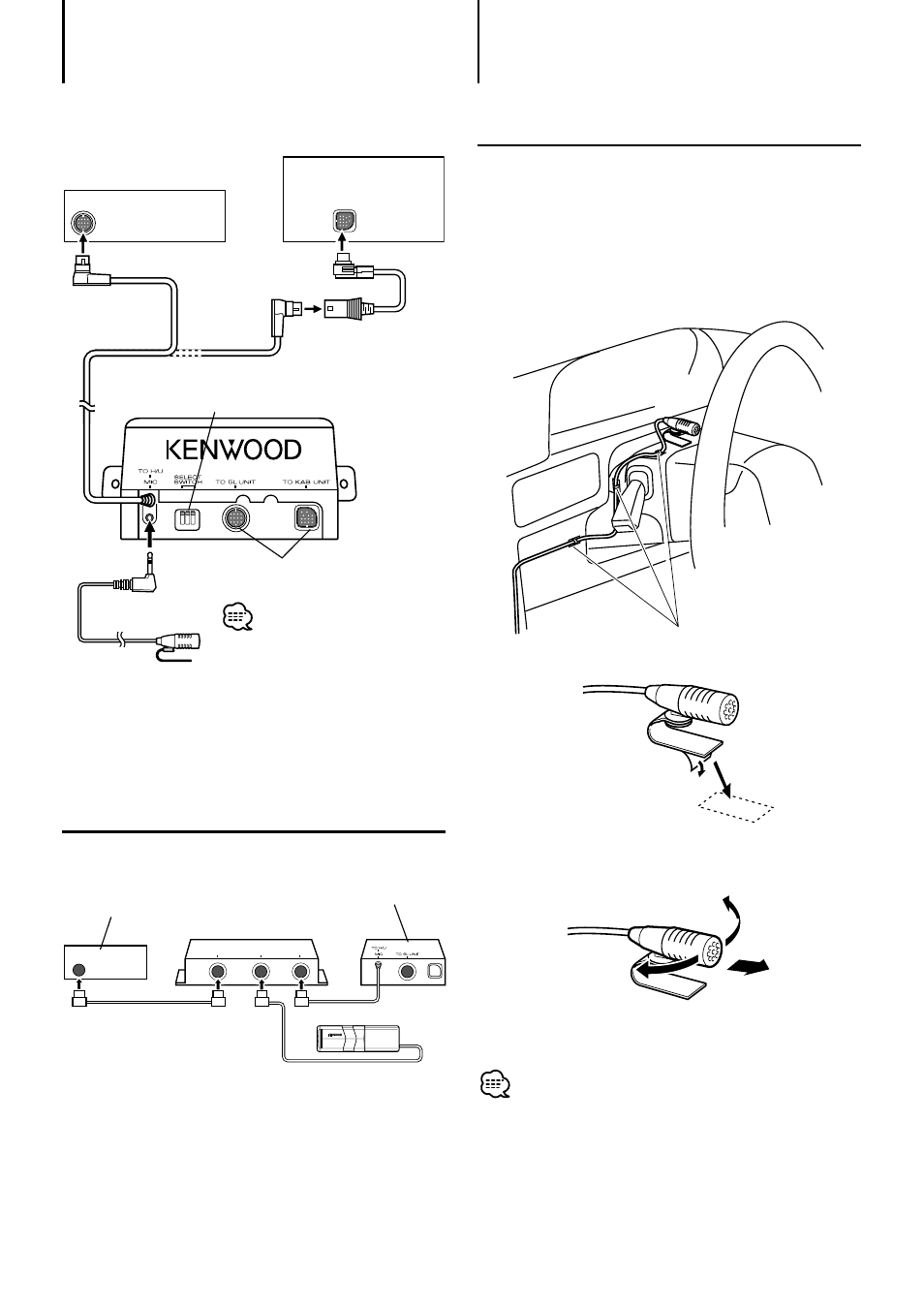

Схема соединений
Установка
Установка микрофона
Если Вы хотите подключить KCA-S220A
1 2 3
TO CHANGER 2
TO CHANGER 1
TO HEAD UNIT
¤
1
Выберите место установки микрофона (принадлеж-
ность (1)).
2
Удалите грязь и масло с поверхности установки.
3
Установите микрофон.
4
Проложите кабель к устройству громкой связи, зак-
репив кабель с помощью липкой ленты или специ-
альных фиксаторов.
Головное устройство
(разъем 5L)
Головное устройство
(разъем KAB)
Принадлежность (4)
(1,5 м)
Переключатель типа (стр.24)
Гнезда подключения
внешних устройств
Принадлеж-
ность (1), 3 м
- Выполняйте подключение разъе-
мов к гнездам соответствующей
формы.
- Может быть подключено только
одно внешнее устройство.
Подключите устройство громкой связи к гнезду, от-
меченному подписью TO CHANGER 2.
Головное устройство (5L)
KCA-S220A
KCA-BT200
Дисковый чейнджер
- Пожалуйста, следите за тем, чтобы общая длина кабеля
управления от управляющего устройства до дискового
чейнджера не превышала 13 м. Превышение этой длины
кабеля может привести к сбоям в работе устройства.
Зафиксируйте кабель с помощью специ-
альных фиксаторов или липкой ленты.
Снимите защитную бумагу с фиксатора на нижней
части микрофона и установите микрофон в выбран-
ном месте.
Направьте микрофон на водителя.
- Устанавливайте микрофон, как можно дальше от сотово-
го телефона.
