Схема соединений – Инструкция по эксплуатации Kenwood KVT-829DVDY
Страница 4
4
z
z
z
z
z
KVT-829DVD

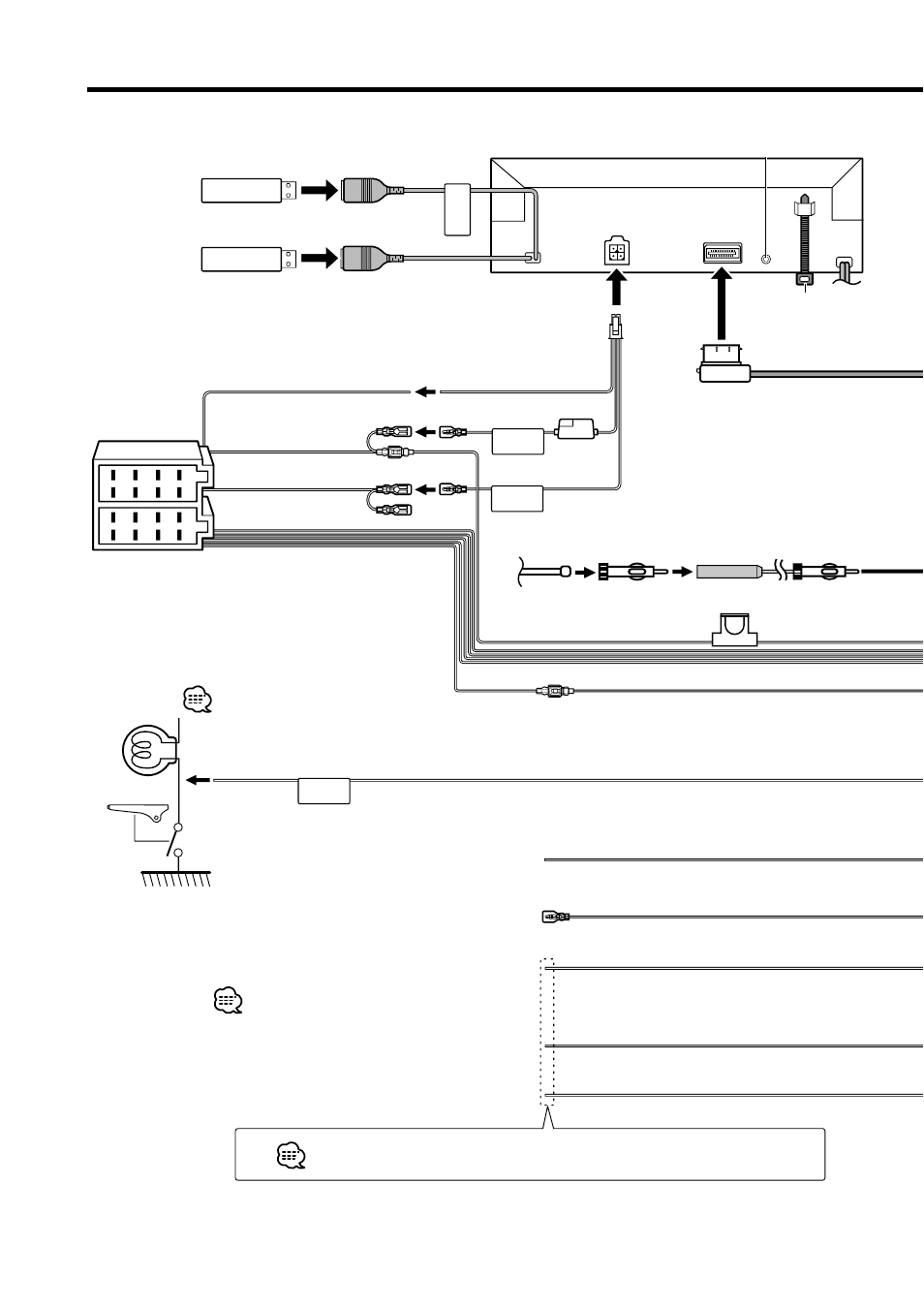

Схема соединений
iP
od
PRK SW
BATT
ACC
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
USB-устройство (приоб-
ретается дополнительно)
USB-устройство (приоб-
ретается дополнительно)
Разъем USB (iPod)
Разъем USB
Монитор/проигрыватель
Не подключайте
Жгут проводов
(принадлежность (2))
Принадлеж-
ность (11)
Разъем А
Разъем В
Провод заземления (черный)
Провод аккумулятора (желтый)
Провод системы зажигания (красный)
Провод заземления
(черный)
Предохранитель (5 А)
Кабель (принадлежность (3))
фиксируется на шасси (корпу-
се) при помощи фиксатора
(принадлежность (11)).
Антенный пере-
ходник (ISO-JASO)
Антенный
кабель (ISO)
Принадлежность (4)
Предохранитель (10 А)
Используя поставляемый переходник
(реле), подключите к переключателю
ручного тормоза автомобиля.
(Оранжевый/белый)
Провод управления диммером (оранжевый/белый)
В целях безопасности всегда выполняйте
подключение к ручному тормозу.
Провод подключения к ручному тормозу
(светло-зеленый)
К проводам ламп заднего хода
Провод подключения к лампам заднего
хода (фиолетовый/белый)
К пульту ДУ на рулевой колонке
Провод дистанционного управления
(светло-синий/желтый)
Подключите к контакту, который заземляется при
поступлении телефонного звонка или во время разговора.
Информация о подключении навигационной
системы приведена в инструкции по эксплу-
атации навигационной системы.
Подсоедините либо к контакту управления питанием, когда
используется дополнительный усилитель мощности, или к
выводу управления антенной в автомобиле.
К гнезду EXT.AMP.CONT. усилителя, поддерживающего функцию
внешнего управления.
Провод отключения звука (коричневый)
Провод управления питанием/провод управ-
ления приводом антенны (синий/белый)
Провод управления внешним усилителем
(розовый/черный)
Если эти подключения не выполняются, следите за тем, чтобы оголенные
концы проводов не выступали из изоляционного столбика.
