Подключения – Инструкция по эксплуатации Kenwood KVT-729DVDY
Страница 4
4
z
z
z
z
z
KVT-729DVD

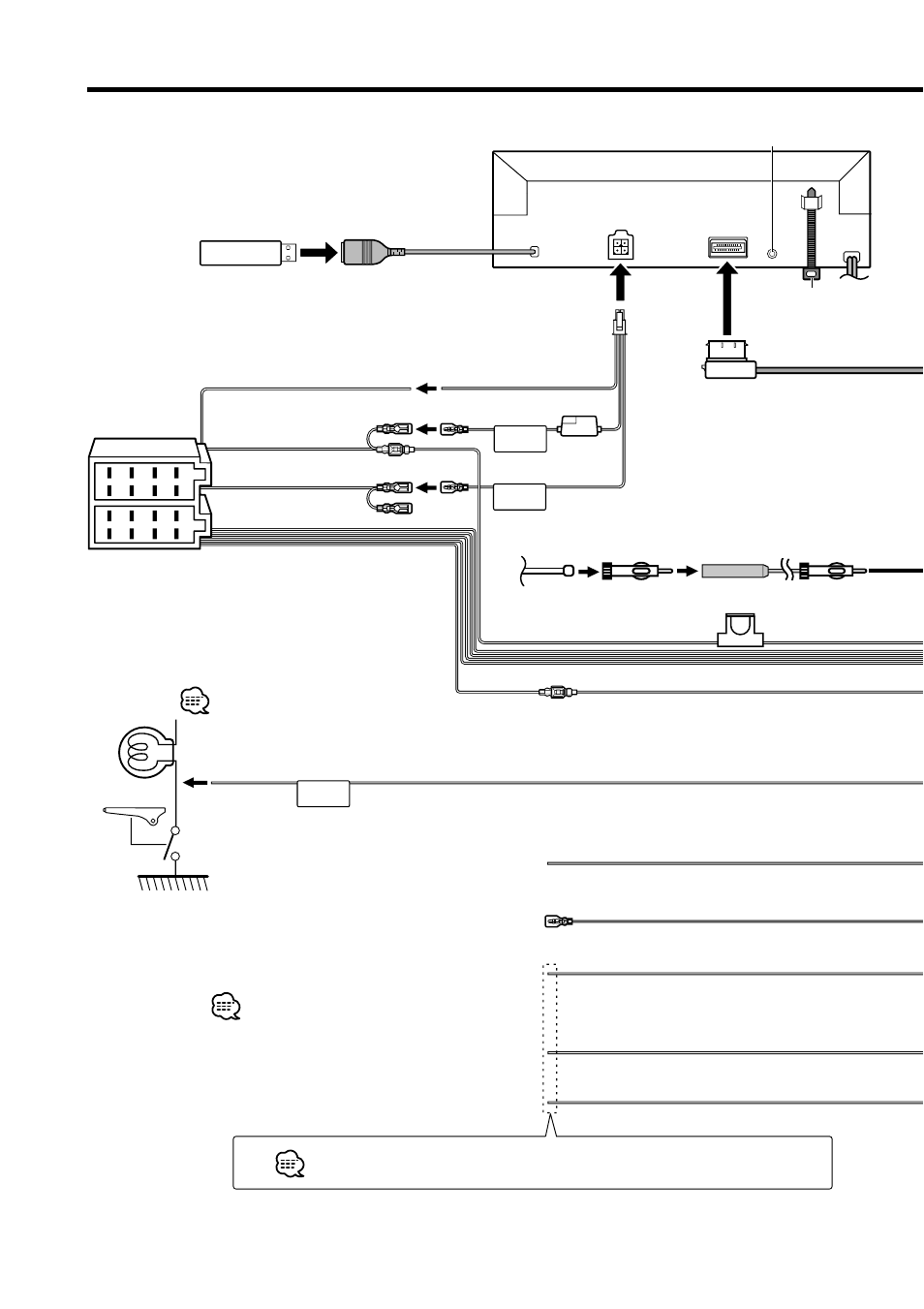

Подключения
PRK SW
BATT
ACC
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
USB-устройство (приоб-
ретается дополнительно)
Разъем USB
Монитор/проигрыватель
Не подключайте.
Разъем А
Разъем В
Провод заземления (черный)
Провод аккумуля-
тора (желтый)
Провод системы за-
жигания (красный)
Провод заземления
(черный)
Предохранитель (5 А)
Жгут проводов
(принадлежность (2))
Принадлеж-
ность (11)
Кабель (принадлежность (3))
фиксируется на корпусе при
помощи фиксатора (принад-
лежность (11)).
Принадлежность (10)
(ISO-JASO)
Антенный
кабель (ISO)
Принадлежность (4)
Предохранитель (10 А)
Используя поставляемый переход-
ник, подключите к переключателю
ручного тормоза автомобиля.
(Оранжевый/белый)
Провод управления диммером (оранжевы/белый)
В целях безопасности всегда
выполняйте подключение к ручному тормозу.
Провод подключения к ручному тормозу (светло-зеленый)
Провод подключения к лампам заднего хода (фиолетовый/белый)
К проводам ламп заднего хода
К пульту ДУ на рулевой колонке
Провод дистанционного управления (светло-синий/желтый)
Подключите к контакту, который заземляется при
поступлении телефонного звонка или во время
разговора.
Информация о подключении навигацион-
ной системы приведена в инструкции по эк-
сплуатации навигационной системы.
Подсоедините либо к контакту управления питанием, когда исполь-
зуется дополнительный усилитель мощности, или к выводу управ-
ления антенной в автомобиле.
К гнезду EXT.AMP.CONT. усилителя, поддерживающего функцию
внешнего управления.
Провод отключения звука (коричневый)
Провод управления мощностью/провод уп-
равления приводом антенны (синий/белый)
Провод управления внешним усилителем
(розовый/черный)
Если эти подключения не выполняются, следите за тем, чтобы оголенные кон-
цы проводов не выступали из изоляционного столбика.
