DNX8220BT/DDX8022BT

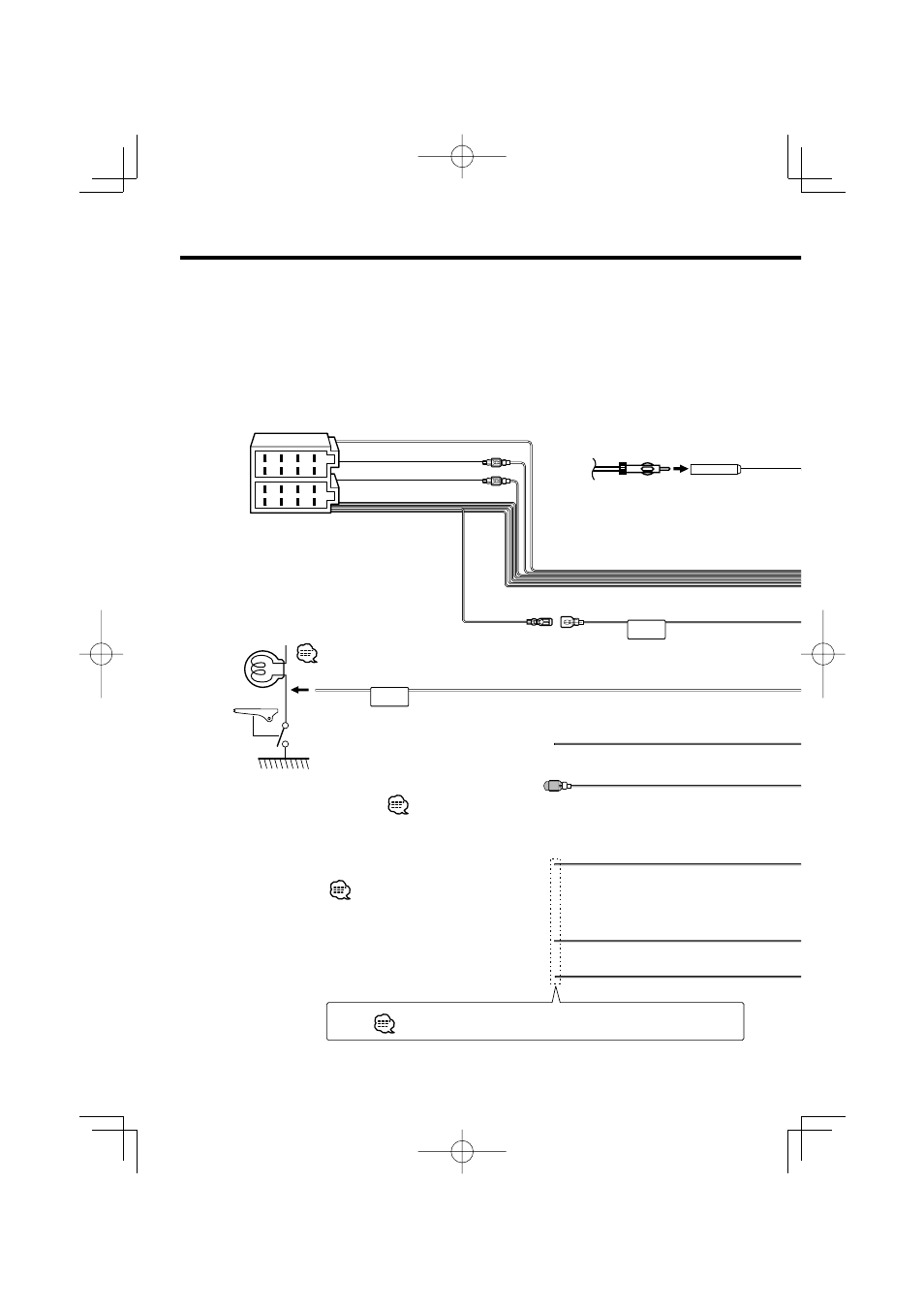

Подключение
PRK SW
ILLUMI
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
Kабель аккумулятора (желтый)
Провод заземления (черный)
Kабель зажигания (красный)
Подключите к разъему регулировки мощности (при
использовании дополнительного усилителя мощности) или к
разъему управления антенной в автомобиле.
Провод регулировки мощности/управления
двигателем антенны (синий/белый)
Провод управления затемнением
(оранжевый/белый)
(оранжевый/белый)
Провод антенны
Гнездо для антенны
FM/AM (JASO)
Если соединений не выполняется, не вытаскивайте провод
из наконечника.
К разъему "EXT.AMP.CONT." усилителя с
функцией внешнего управления.
Провод управления внешнего усилителя
(розовый/черный)
Подсоедините к заземленному разъему, когда звонит
телефон или во время разговора.
Провод выключения звукового сигнала
(Коричневый)
О подсоединении навигационной
системы Kenwood смотрите в
руководстве по навигации.
Датчик стояночного тормоза (светло-зеленый)
Подсоедините к жгуту проводов детектора
автомобильного стояночного тормоза.
В целях безопасности всегда подключайте датчик стояночного тормоза.
Вход пульта дистанционного
управления (голубой/желтый)
К пульту дистанционного управления
Провод датчика заднего хода
(фиолетовый/белый)
При использовании камеры заднего вида
(опция) подсоедините к жгуту проводов
фар заднего хода.
Разъем A
Разъем B
Чтобы использовать функцию дистанционного управления рулевым колесом,
необходимо установить адаптер дистанционного управления (не входит в
комплект поставки), который соответствует модели Вашего автомобиля.
Когда данная клемма не используется, оставьте на ней колпачок.
