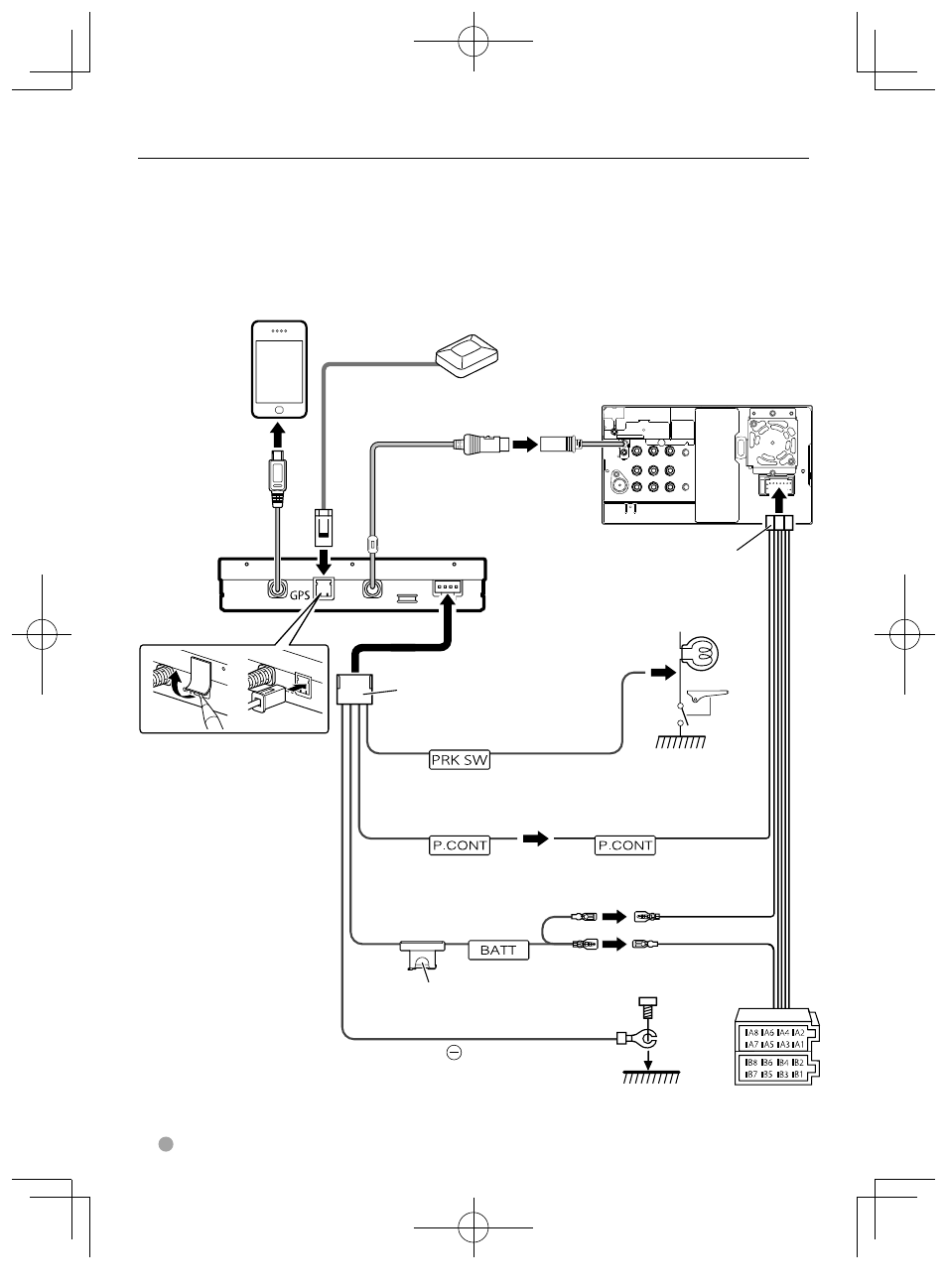

Подключение проводов к разъемам
Подключите блок адаптера смартфона к входному гнезду Navi I/F. Если вы подключите ваш
смартфон к блоку адаптера смартфона через USB, вы сможете просматривать экран смартфона.
• Если смартфон не принимает сигналы GPS, подключите антенну GPS (CX-G100:
дополнительная принадлежность) к блоку адаптера смартфона, так чтобы ее можно было
использовать в качестве антенны для смартфона.
Вход Navi I/F
АДАПТЕР СМАРТФОНА
(KCA-ML100)
Смартфон (имеется в продаже)
Антенна GPS
(CX-G100 : дополнительная
принадлежность)
Подсоедините к жгуту проводов
детектора автомобильного
стояночного тормоза.
⁄
Светло-зеленый (Провод датчика
стояночного тормоза)
Желтый (Провод батареи)
Черный (Провод заземления)
(к корпусу автомобиля)
ПРЕДОХРАНИТЕЛЬ (5 А)
Синий/белый (Провод управления питанием)
Основной блок
Принадлежность
1
Жгут проводов основного блока
Желтый (A4)
Желтый
(Провод батареи)
От автомобиля
