REMOTE CONT
STEERING WHEEL
REMOTE INPUT
MUTE
P. CONT
ANT CONT
KMM-361SD KMM-120Y

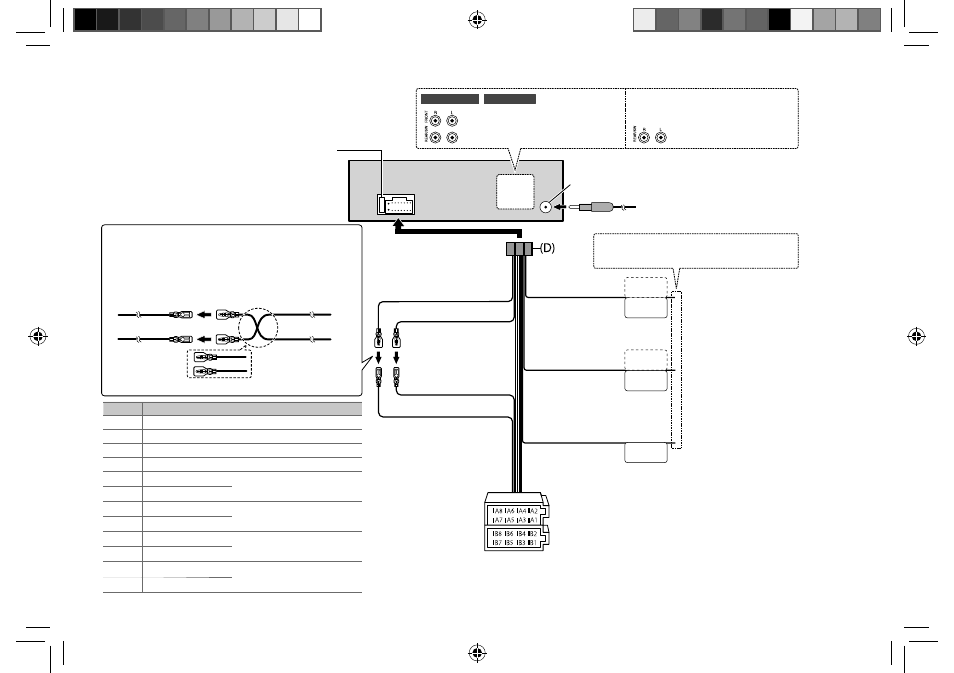

Подключение проводов
Предохранитель (10 A)
Разъем для антенны
Лампа синяя/жёлтая
(Провод дистанционного
управления с руля)
К адаптеру дистанционного управления с руля
Синий/белый
(Провод управления
питанием/ провод
управления антенной)
Коричневый
(Провод управления
отключением звука)
К гнезду управления питанием, если Вы
используете дополнительный усилитель
мощности, или к гнезду управления антенной в
автомобиле.
К гнезду, которое заземлено, когда звонит телефон
или во время разговора. (Для подключения
навигационной системы Kenwood ознакомьтесь с
прилагаемым к ней руководством пользователя.)
Жёлтый (A4)
Kрасный (Kабель зажигания)
Kрасный (A7)
Жёлтый (Kабель батареи)
Контакт
Цвет и функция
A4
Жёлтый
: Батарея
A5
Синий/белый
: Управление питанием
A7
Красный
: Зажигание (АCC)
A8
Чёрный
: Заземляющее соединение (земля)
B1
Фиолетовый
]
: Задний динамик (справа)
B2
Фиолетовый/чёрный
[
B3
Cерый
]
: Передний динамик (справа)
B4
Серый/чёрный
[
B5
Белый
]
: Передний динамик (слева)
B6
Белый/чёрный
[
B7
Зелёный
]
: Задний динамик (слева)
B8
Зелёный/чёрный
[
Разъемы ISO
Подключение разъемов ISO на некоторых
автомобилях VW/Audi или Opel (Vauxhall)
Возможно, потребуется изменить схему соединений для прилагаемого
жгута проводов, как показано на рисунке.
Устройство
Автомобиль
A7 (Красный)
Kабель зажигания
(Kрасный)
A4 (Жёлтый)
Схема соединений по умолчанию
Kабель батареи
(Жёлтый)
Если соединение не выполняется, не вытаскивайте
кабель из наконечника.
Выходные разъемы задних динамиков/
низкочастотного динамика
Выходные разъемы задних динамиков/
низкочастотного динамика
Фронтальный выход
Другие модели
