Инструкция по эксплуатации Kenwood KDC-161UG
Страница 13
13
РУССКИЙ |
Data Size:
B6L (182 mm x 128 mm)
Book Size:
B6L (182 mm x 128 mm)
REMOTE CONT
STEERING WHEEL
REMOTE INPUT
MUTE
P. CONT
ANT CONT
KDC-361U
KDC-261UB
KDC-261UR
KDC-130Y
KDC-120RY
KDC-161UB KDC-161URY
KDC-161UR
KDC-161UG

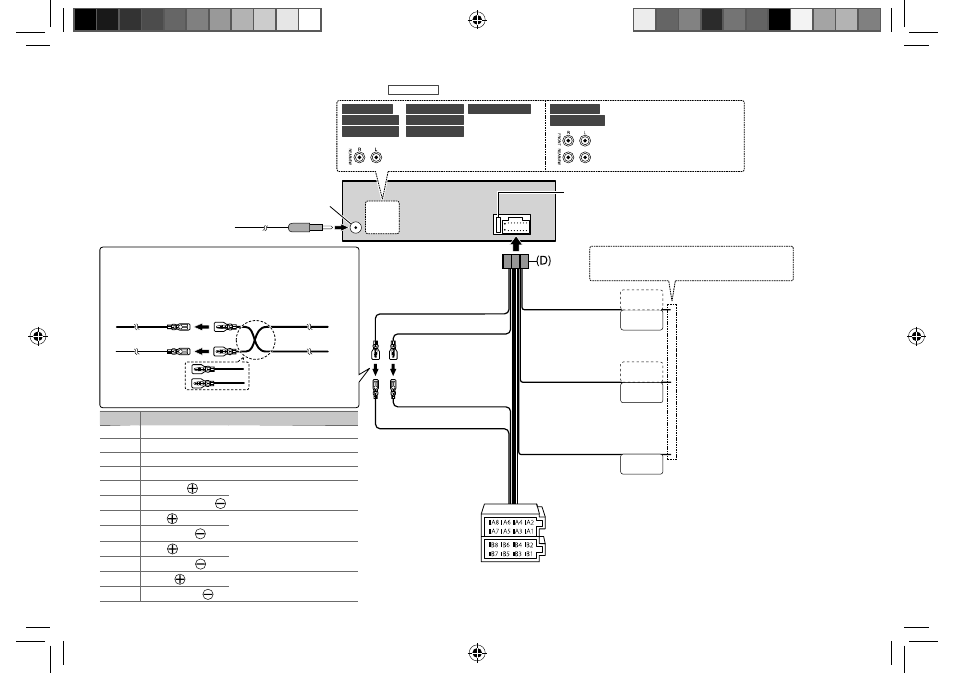

Подключение проводов (за исключением модели
KDC-100Q
)
Предохранитель (10 A)
Разъем для антенны
Лампа синяя/жёлтая
(Провод дистанционного
управления с руля)
К адаптеру дистанционного управления с руля
Синий/белый
(Провод управления
питанием / провод
управления антенной)
Коричневый
(Провод управления
отключением звука)
К гнезду управления питанием, если Вы
используете дополнительный усилитель мощности,
или к гнезду управления антенной в автомобиле.
К гнезду, которое заземлено, когда звонит телефон
или во время разговора. (Для подключения
навигационной системы Kenwood ознакомьтесь с
прилагаемым к ней руководством пользователя.)
Жёлтый (A4)
Kрасный (Kабель зажигания)
Kрасный (A7)
Жёлтый (кабель батареи)
Контакт
Цвет и функция
A4
Жёлтый
: Аккумулятор
A5
Синий/белый
: Управление питанием
A7
Kрасный
: Зажигание (АCC)
A8
Чёрный
: Заземляющее соединение (земля)
B1
Фиолетовый
: Задний динамик (справа)
B2
Фиолетовый/чёрный
B3
Cерый
: Передний динамик (справа)
B4
Серый/чёрный
B5
Белый
: Передний динамик (слева)
B6
Белый/чёрный
B7
Зелёный
: Задний динамик (слева)
B8
Зелёный/чёрный
Разъемы ISO
Подключение разъемов ISO на некоторых
автомобилях VW/Audi или Opel (Vauxhall)
Возможно, потребуется изменить схему соединений для прилагаемого
жгута проводов, как показано на рисунке.
Устройство
Автомобиль
A7 (Красный)
Kабель зажигания
(Kрасный)
A4 (Жёлтый)
Схема соединений по умолчанию
Kабель батареи
(Жёлтый)
Если соединение не выполняется, не вытаскивайте
кабель из наконечника.
Выходные разъемы задних динамиков/
низкочастотного динамика
Выходные разъемы задних динамиков/
низкочастотного динамика
Фронтальный выход
