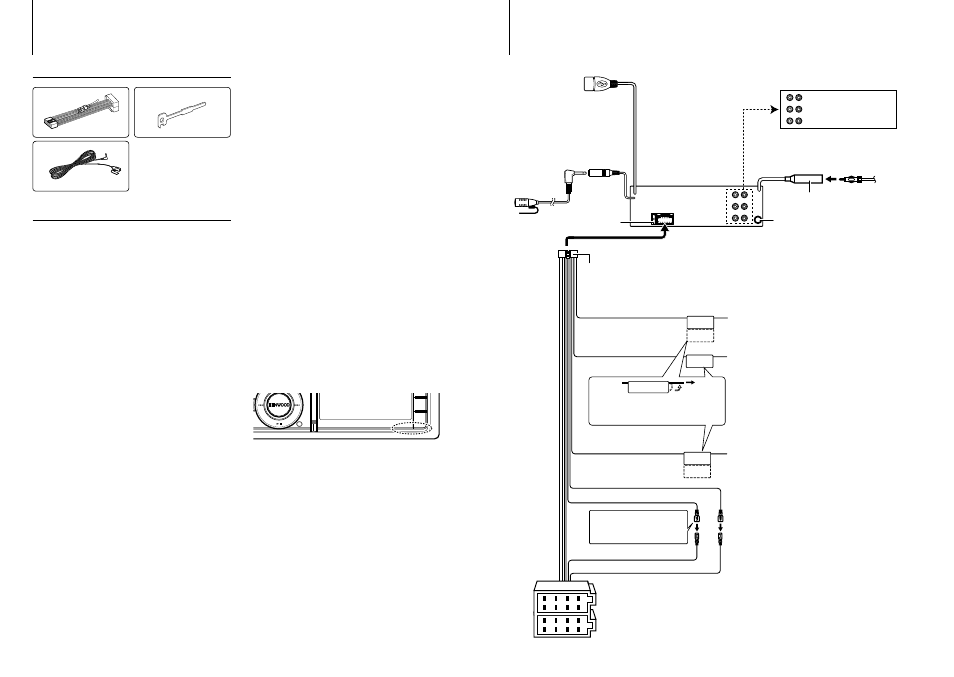

Страница 36: Процедура установки, Подсоединение кабелей к гнездам, Для подключения
P.CONT
ANT.CONT
MUTE
REMOTE CONT
STEERING WHEEL
REMOTE INPUT
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
L
R
L
R
Желтый (Провод батареи)
Красный (Провод зажигания)
Вход антенны для приёма
FM/AM-сигналов (JASO)
Антенный кабель
Жгут кабелей
(Принадлежность 1)
Если соединение не выполняется,
не вытаскивайте кабель из
наконечника.
Синий/белый (Провод управления
питанием/управления антенной)
Коричневый (провод
управления отключением
звука)
Подключите к гнезду включения/выключения
питания, если используется дополнительный
усилитель мощности, или к гнезду управления
антенной в автомобиле. (Макс. 300 мA, 12 В)
Красный (штекер A–7)
Желтый (штекер A–4)
Разъём A
Разъём B
⁄
Смотрите следующую
страницу.
Предохранитель (10 А)
Фронтальный выход
Тыловой выход
Выход низкочастотного
динамика
Для подключения навигационной системы Kenwood
ознакомьтесь с прилагаемым к ней руководством
пользователя.
Голубой/жёлтый ( Провод
пульта дистанционного
управления на руле)
Соединитель USB (0,8 м)
К устройству USB
⁄
Не снимайте колпачок,
если кабель USB
не используется.
Контакт разъема с
металлическими частями
автомобиля приведет
к неисправности
устройства.
Микрофон
(Принадлежность
3
)
Вход микрофона
Вход AUX (стерео)
Используйте кабель со
стереоштекером, не имеющий
сопротивления.
Для использования функции пульта дистанционного
управления на руле необходим специальный
адаптер (не входит в комплект), соответствующий
модели вашей машины.
71
|
KDC-BT92SD
Pyccкий
|
72
Вспомогательные принадлежности/процедура установки
Принадлежности
1
..........1
2
..........2
3
3 м
..........1
Процесс установки
1
Во избежание короткого замыкания вытащите ключ
зажигания и отсоедините контакт - аккумулятора.
2
Обеспечьте правильные соединения входного и
выходного кабелей для каждого устройства.
3
Присоедините провод на жгуте кабелей.
4
Подсоедините контакт B на жгуте кабелей к контакту
динамика в автомобиле.
5
Подсоедините контакт A на жгуте кабелей к
контакту внешнего питания в автомобиле.
6
Присоедините разъем жгута кабелей к устройству.
7
Установите устройство в автомобиль.
8
Вновь подсоедините контакт - аккумулятора.
9
Нажмите на кнопку сброса.
¤
• Установка и подключение данного изделия требует
умений и опыта. Из соображений безопасности
предоставьте осуществление установки и подключения
профессионалам.
• Следует соединить заземление устройства с
отрицательным полюсом источника электропитания 12 B
постоянного тока.
• Не устанавливайте устройство в местах, подвергающихся
воздействию прямых солнечных лучей, и в местах с
повышенной температурой или влажностью. Также
избегайте сильно запыленных мест и попадания воды.
• При установке не применяйте никаких винтов,
кроме винтов, поставленных вместе с устройством.
Применение других винтов может привести к
повреждению устройства.
• Если питание не включается (на дисплее отображается
“Protect”), возможно, произошло короткое замыкание
кабеля АС, или же кабель коснулся корпуса автомобиля,
в результате чего сработала функция защиты. Таким
образом, следует проверить кабель акустической
системы.
• Убедитесь в надежности всех соединений проводов. Для
этого вставляйте штекеры до упора.
• Если зажигание вашего автомобиля не имеет положения
“аккумулятор”, или провод зажигания подсоединен
к источнику питания с постоянным напряжением,
например от аккумулятора, то питание не будет связано
с зажиганием (т. e. устройство не будет включаться и
выключаться вместе с зажиганием). Если необходимо
соединить питание устройства с зажиганием,
подсоедините провод зажигания к источнику питания,
который включается и выключается вместе с зажиганием.
• Если штекер не подходит к автомобильному разъему,
используйте имеющиеся в продаже переходники.
• Изолируйте свободные кабели виниловой лентой
или подобным материалом. Во избежание короткого
замыкания не снимайте колпачки со свободных кабелей
или выводов.
• Если у корпуса имеется крышка, убедитесь в том, что
лицевая панель не касается крышки при открытии/
закрытии.
• Если предохранитель сгорел, первым делом убедитесь
в том, что кабели не касаются друг друга, потому что их
качание может привести к короткому замыканию, после
чего замените предохранитель на аналогичный новый.
• Правильно подключите кабели акустической системы
к соответствующим выводам. Устройство может не
работать или выйти из строя, если вы разделите -
кабели или заземлите их путем присоединения к любой
металлической части автомобиля.
• После установки устройства, убедитесь в том, что
все осветительные и электронные приборы вашего
автомобиля работают в прежнем режиме.
• Установите устройство таким образом, чтобы угол его
наклона не превышал 30°.
• При наличии металлических объектов возле антенны
Bluetooth качество приема может снизиться.
Антенна устройства Bluetooth
Для обеспечения хорошего приема
Для обеспечения хорошего приема необходимо
выполнение следующих условий:
• Связь с сотовым телефоном должна осуществляться
на линии прямой видимости в пределах 10 м.
Предельная дальность связи может быть меньше
в определенных условиях окружающей среды.
Предельная дальность связи также уменьшается при
наличии препятствия между данным устройством и
сотовым телефоном. Таким образом, вышеуказанная
максимальная дальность связи (10 м) не всегда
гарантируется.
• Сигнал расположенной близко радиостанции или
рации является слишком сильным для устройства и
может повлиять на качество связи.
Подсоединение кабелей к гнездам для подключения
