Перед встраиванием прибора
решите, в какую сторону должна от-
крываться дверца. Если необходим
дверной упор слева, то навеску
дверцы следут изменить.
Для изменения навески дверцы
Вам потребуются торцевые
ключи различного размера, а так-
же отвертка!

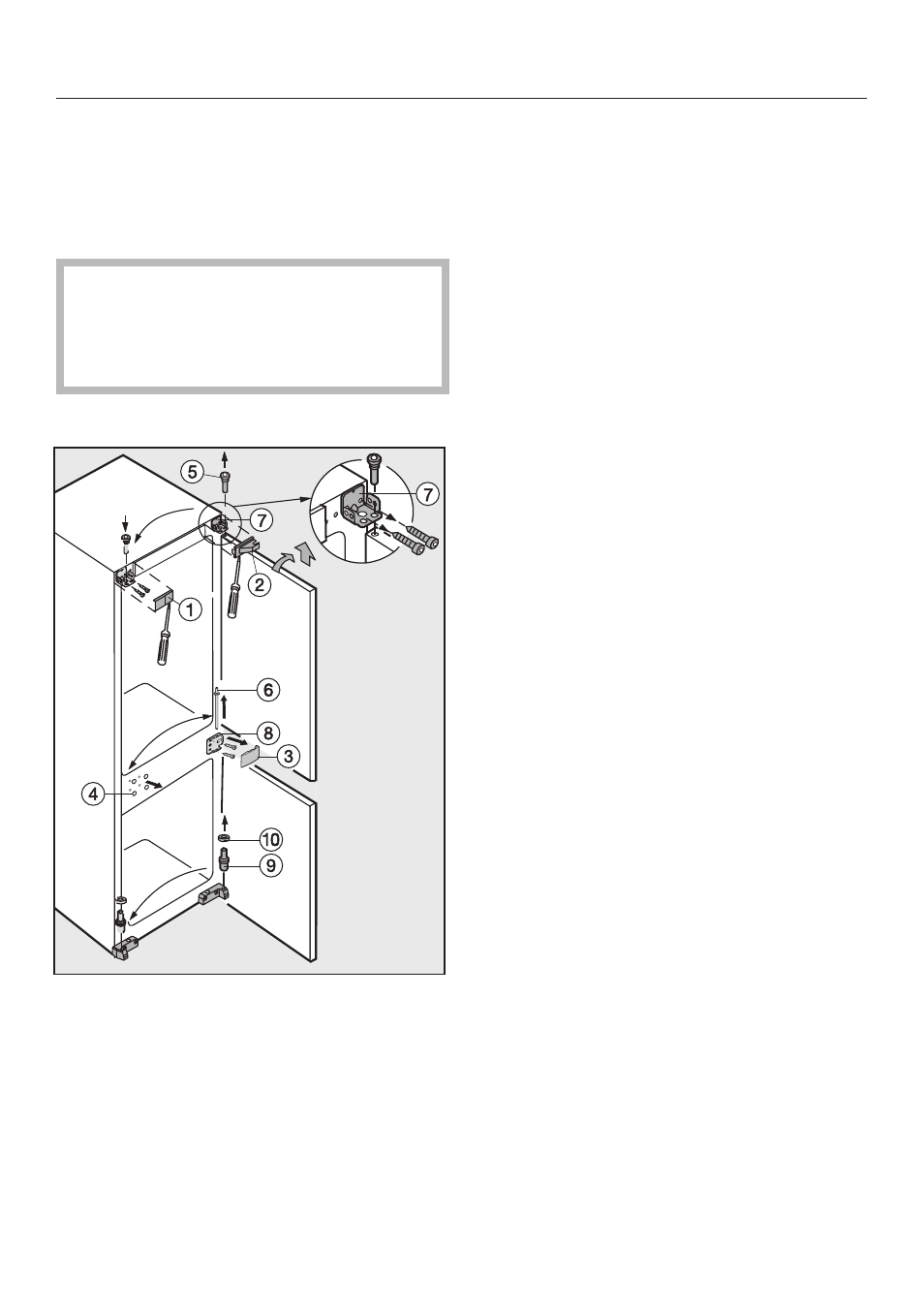

^ Откройте обе дверцы прибора.
^ Снимите детали облицовки a, b è
c, а также заглушки d, направляя
их вперед.
^ Выверните опорные стержни из
верхней дверцы прибора e.
^ Наклоните верхнюю дверцу прибо-
ра и снимите ее, направляя вверх.
^ Выверните опорные стержни f из
середины.
Внимание, нижняя дверца прибора
может опрокинуться!
^ Снимите нижнюю дверцу прибора,
направляя ее вверх.
^ Выверните верхний опорный крон-
штейн g и приверните его на про-
тивоположной стороне теми же
шурупами.
^ Выверните опорный кронштейн в
середине h и, развернув на 180°,
приверните его теми же шурупами
на противоположной стороне.
^ Вытащите нижний опорный стер-
жень i вместе с подкладной шай-
бой j и установите обе детали на
противоположную сторону.
^ Насадите нижнюю дверцу прибора
на нижний опорный стержень i.
Внимательно следите при этом за
правильной посадкой шайбы j!
^ Вставьте в опорный кронштейн h
опорный стержень в середине f и
туго вверните его в кронштейн.
^ Насадите верхнюю дверцу прибо-
ра на опорный стержень в середи-
не f.
^ Вставьте верхний опорный стер-
жень e в наружное отверстие от
опорного кронштейна gв дверной
подшипник и крепко его заверни-
те.
^ Опять установите детали облицов-
ки a, b è c на противоположную
сторону, повернув их, соответ-
ственно, на 180 °.
