Инструкция по монтажу и эксплуатации
Сигнализатор положения RI21

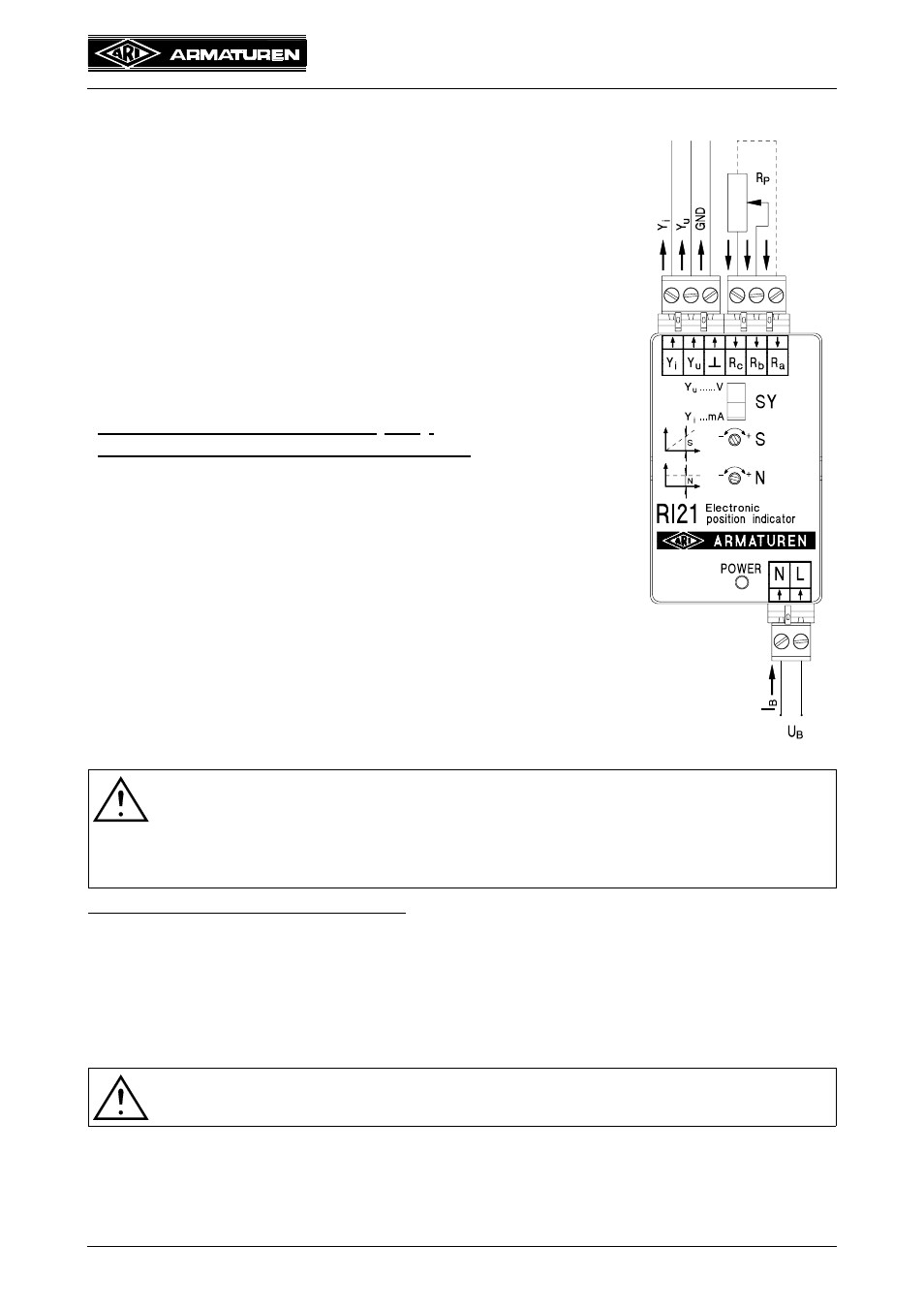

5.5.2 Назначение клемм
Системный сетевой предохранитель: не более 6 A
5.6 Подключение в распределительном шкафе
Вход сетевого питания подключается в распредшкафе.
Питающее напряжение подключается согласно фирменной табличке к клеммам N и L.
Вход управляющего сигнала для подключения в распределительном шкафе.
Выходной управляющий сигнал...20мА подключается к клеммам Y
i
и
⊥.
Выходной управляющий сигнал...10В подключается к клеммам Y
u
и
⊥.
Вход потенциометра для подключения в распределительном шкафе
Потенциометр 1000 Ом подключается к клемме R
a
, R
b
, R
c
.
Ползунок к R
b
.
Когда арматура зыкрыта, сопротивлениеме между R
b
и R
c
составляет 0 Ом.
Вход сетевого питания
N ............клемма - вход питания..................нулевой провод
L ............клемма - вход питания.....................фаза
Выход управляющего сигнала
Y
i
............клемма - вых. управл. сигнал ......... +...20 мА DC
Y
u
...........клемма - вых. управл. сигнал ......... +...10 В DC
⊥ ............клемма - масса, GND....................... 0 В
Вход потенциометра
R
P
..........потенциометр .................................. 0...1000
Ω
R
a
...........клемма - вход потенциометра
...............пунктирная линия (желтый кабель)
...............не подключать, т.к. R
a
и R
b
...............соединены внутри перемычкой
R
b
..........клемма - вход потенциометра .........(серый кабель)
R
c
...........клемма - вход потенциометра.......(красный кабель)
Рис. 5
5.5.3 Условия подключения
Все электрические соединения подключаются к RI21 через
клеммы.
Сечение соединительного кабеля от 0,2 до 2,5 мм
2.
В целях
электромагнитной совместимости рекомендуется
использовать экранированные кабели для потенциометра и
типовых электрических сигналов.
За технической информацией обращайтесь
непосредственно в ф. ARI-Armaturen.
Внимание !
Для использования по трехпроводниковой технологии выход массы
⊥
можно подключатьк контакту N входа сетевого питания только в
исполнении для 24В AC. Новый контакт именуется нулевым
потенциалом (0В).
Внимание !
Подключить можно только один из выходов управляющего сигнала.
