Руководство по монтажу и эксплуатации
Вентиляционный клапан (прерыватель вакуума)
7.2 Опция - соединение с патрубком (линия капельного слива)
7.3 Моменты затяжки
(см. рис. 1 стр. 4 - рис. 2 стр. 7)
8.0 Причины возникновения неисправностей и методы их
устранения
При неисправностях и нарушении рабочих характеристик проверьте, были ли
проведены и завершены монтажные и регулировочные работы в соответствии с
данным руководством.
При возникновении неисправностей, устранить которые с помощью таблицы см. п.
„9.0 Последовательность обнаружения неисправностей“ не удается, свяжитесь с
поставщиком или изготовителем.

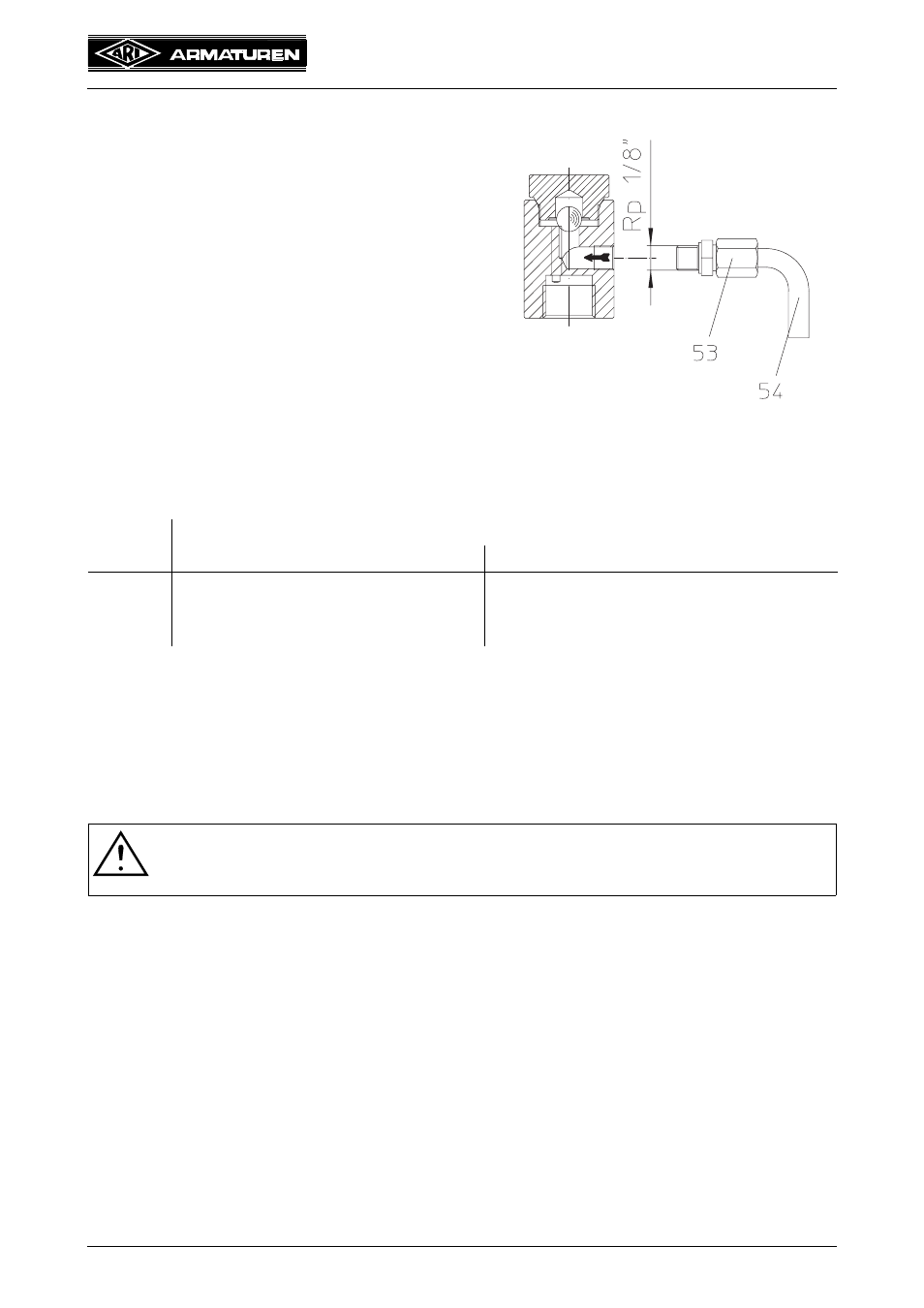

Существует возможность установки
линии капельного слива (поз. 53/54) со
стороны входа воздуха в целях
улавливания и отвода возможной утечки
жидкости.
При монтаже опции соблюдайте пункт 7.3.
рис. 2
Поз.
Вентиляционный клапан PN40
Момент затяжки (Нм)
Rp 1/2
6
колпак
90
53
соединение линии капельного
слива
30
ВНИМАНИЕ !
- В ходе поиска неисправностей соблюдайте правила техники
безопасности.
