Rev. 0040805003 3409 стр. 11
Инструкция по монтажу и эксплуатации
CONA
®
SC/SC-Plus - Поплавковый конденсатоотводчик
7.2 Изменение установочного положения
(см. Рис. 1 стр. 5 - Рис. 5 стр. 6 и Рис. 6 стр. 9)
- Установить корпус (поз. 1) в необходимое положение, учитывая направление потока.
- Сняв кожух (поз. 16), повернуть полый винт (поз. 24.10) на пол-оборота.
- Регуляторы (поз. 24) соответственно повернуть на 90° в требуемое положение.
- Тем не менее, регулятор (поз. 24) должен быть всегда установлен в таком
положении, чтобы шаровой поплавок (поз. 24.16) мог перемещаться в вертикальной
плоскости.
- Затянуть полый винт (поз. 24.10).
- Проверить уплотнение корпуса (поз. 17), при необходимости, сделать замену.
- Установить кожух (поз. 16), при этом запорный винт (поз. 50) направлен наискось
вниз.
- Установить винты с цилиндрической головкой (поз. 27) (см. п. 7.5) и затянуть крест-
на-крест.

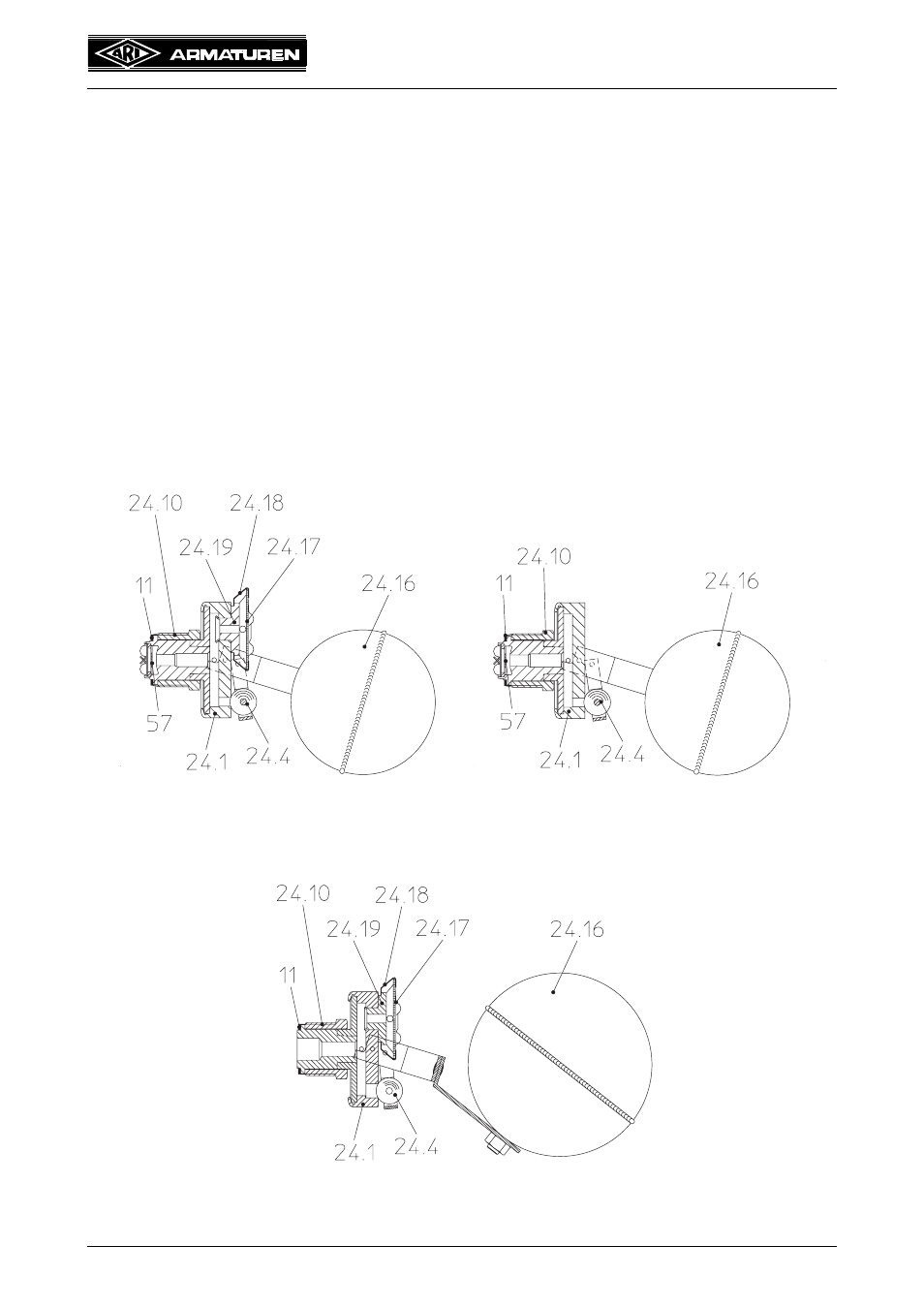

Рис. 7: Поплавковый регулятор в
комплекте BR634.
Рис. 8: Поплавковый регулятор в
комплекте BR636
Рис. 9: Поплавковый регулятор в комплекте BR635.
