Инструкция по монтажу и эксплуатации
CONA
®
S - Поплавковый конденсатоотводчик
7.2 Изменение установочного положения
(см. Рис. 1 стр. 5- Рис. 5 стр. 7 и Рис. 7 стр. 12)
- Установить корпус (поз. 1) в необходимое положение, учитывая направление
потока.
- Сняв кожух (поз. 16), повернуть полый винт (поз. 24.10) на полоборота.
- Регуляторы (поз. 24) соответственно повернуть на 90° в требуемое положение.
- Закрутить полый винт (поз. 24.10), удерживая сопловую часть (поз. 24.11).
- Проверить уплотнение корпуса (поз. 17), при необходимости, сделать замену.
- Установить кожух (поз. 16), при этом запорный винт (поз. 50) направлен по
диагонали вниз.
- Установить шестигранные гайки (поз. 28), как описано в пункте 7.5 и затянуть
крест-накрест.
PN63:
- Для этой модели на резьбовом соединении корпуса (поз.1) и кожуха (поз.16)
дополнительно монтируется сильфон (поз. 30).
Внимание!
Выпускная трубка (поз. 24.12) должна быть направлена вверх!

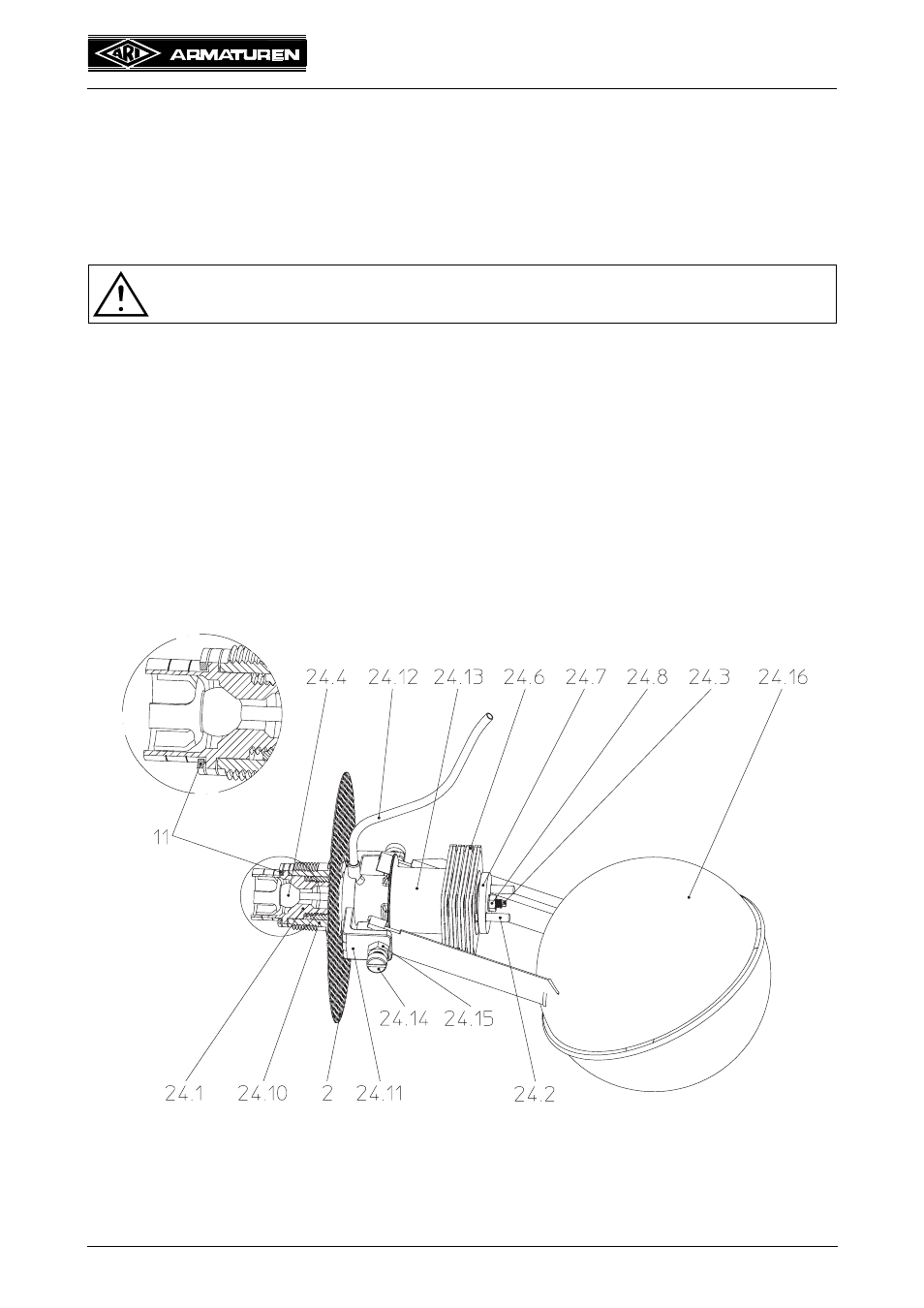

Рис. 7: Поплавковый регулятор в сборе
