Инструкция по монтажу и эксплуатации
CONA
®
B - Биметалл. конденсатоотводчик
5.3.1 Заводская настройка
(см. Рис. 11 - Рис. 12 стр. 10)
Настройка биметаллического регулятора обычно производится на заводе, но, при
необходимости, он может быть отрегулирован в соответствии с условиями
эксплуатации. Если заводская настройка была по ошибке изменена, ее можно
восстановить следующим образом:
- охладить биметаллический регулятор до комнатной температуры (20-25 °C).
- открутить 6-гранную гайку (поз. 24.8).
- с помощью отвертки поворачивать шпиндель (поз. 24.3) влево до тех пор, пока не
возникнет легкое сопротивление. Шар клапана (поз. 24.4) находится в седле (поз.
24.1) или втулке клапана (поз. 24.9).
- шпиндель повернуть вправо согласно данным таблицы (поз. 24.3):
- закрутить 6-гранную гайку (поз. 24.8), придерживая биметаллический пакет (см.
5.3.2 Специальная настройка
(см. Рис. 11 - Рис. 12 стр. 10)
В том случае, если для нагревательного процесса требуется более интенсивное
охлаждение, то шпиндель (поз. 24.3) следует повернуть влево. Для менее
интенсивного охлаждения конденсата или в том случае, если требуется горячая
вода с максимальной температурой, шпиндель (поз. 24.3) повернуть вправо. 1/4
оборота приблизительно соответствует изменению температуры на 10 K.
Примите во внимание, что настройку следует производить после охлаждения
прибора. Завершив настройку, 6-гранную гайку (поз. 24.8) необходимо как следует
затянуть (см. пункт 7.3).
5.3.3 Модель с заглушкой в колпачке (BR 602/603)
Регулятор
Обороты
Регулятор
Обороты
DN15-25
DN32-50
DN15-25
R13
4,25
5,7
R60
4
R22
3,75
5,7
R90
2,6
R32
3,25
5,9
R130
3,6
R46
4
--
R150
3,7
R56
--
6
R270
3,2
У этой модели можно изменять настройку регулятора,
не снимая колпачок или крышку.
Для этого следует в безнапорном состоянии удалить
заглушку (поз. 43) и с помощью отвертки снаружи
отрегулировать шпиндель (поз. 24.3) . При этом
следуйте инструкциям из п. 5.3.1 и 5.3.2. Выполнив
настройку, затяните заглушку (поз. 43) (см. п. 7.3).

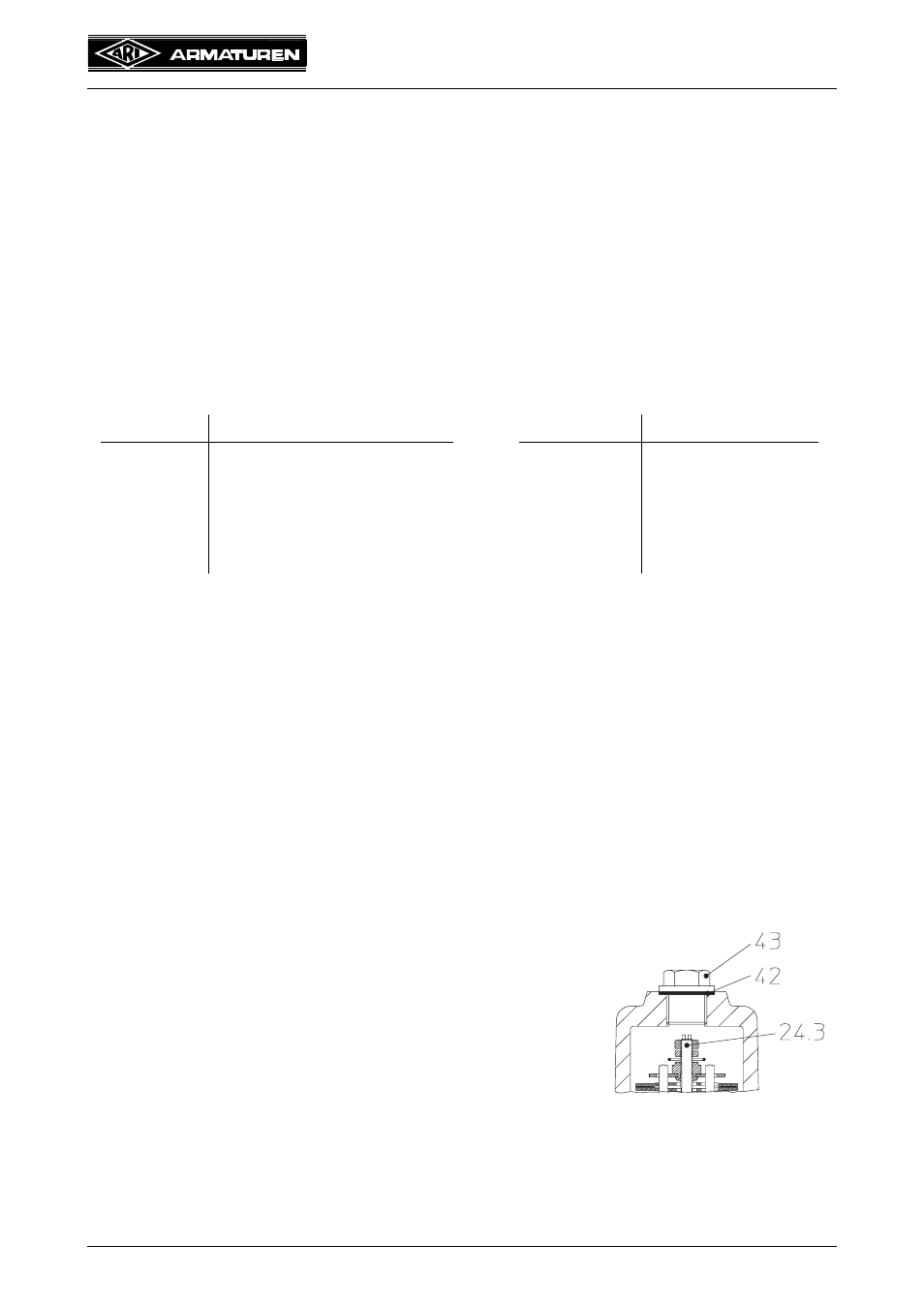

Рис. 13
