стр. 6-4
Rev. 0040308000 0410
Инструкция по монтажу и эксплуатации
STEVI
®
H 485 - 488
4.2 Принцип работы
Сервоклапаны фирмы ARI сконструированы специально для задействования с
помощью электрических приводов.
В качестве дроссельного элемента при направлении потока A -> AB или AB -> A
служит параболический конус, а при направлении потока B -> AB или AB -> B эту
функцию выполняет щелевой конус .
При распределительном исполнении (1 вход AB, 2 выхода A и B) необходимо
учитывать повышенные усилия для задействования привода.
Объяснение :
При использовании в качестве проходного серклапана вход B закрывается глухим
фланцем (смотрите пункт 7.3).
Учитывайте стрелку направления потока, указанную на клапане.

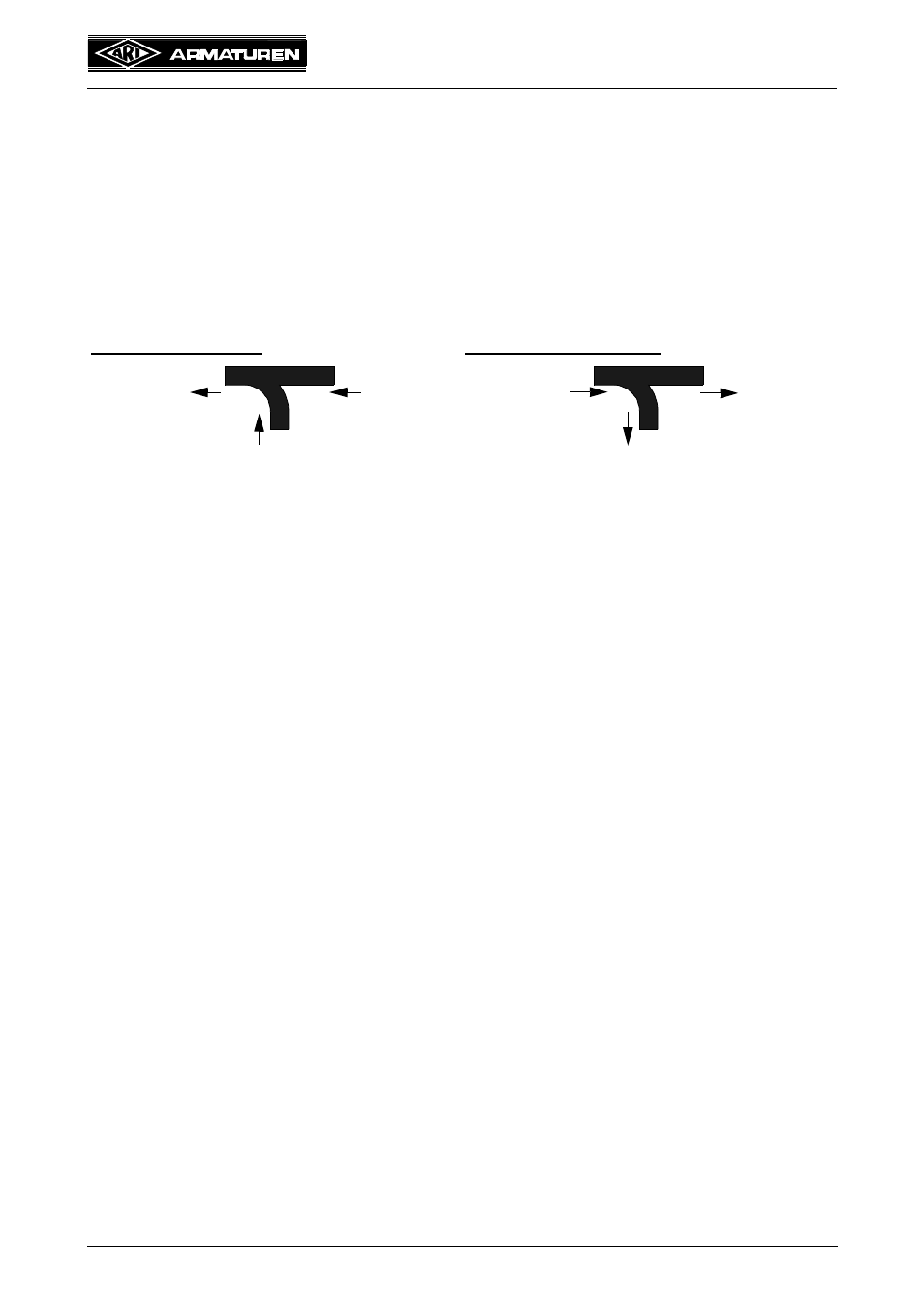

Режим смешивания
Режим распределения
AB
A
B
AB
A
B
